Datos del producto:
|
Resaltar: | El conductor del AOM,Conductores de RF,conductores |
---|

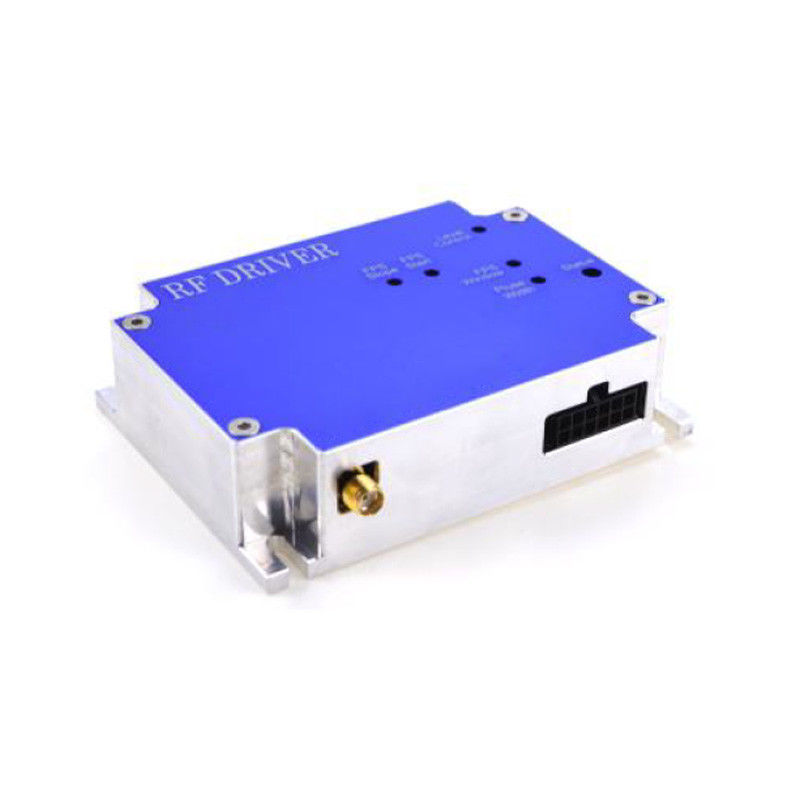

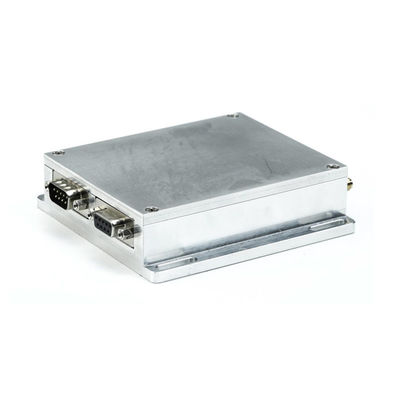

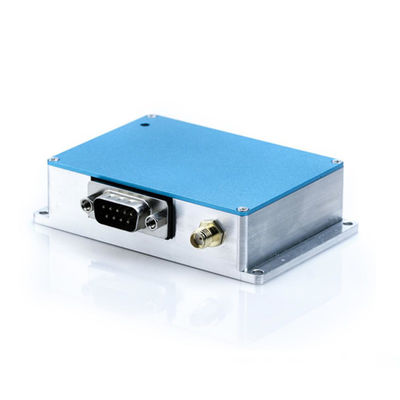

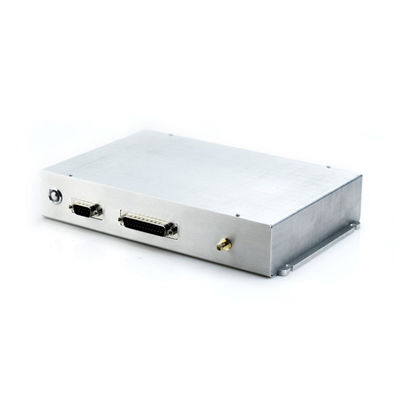

Los controladores de RF pueden generar señales de RF a frecuencias fijas o variables.Las formas de onda especificadas podrían ser producidas por diferentes señales moduladas para satisfacer los requisitos de diferentes componentes acustico-ópticos y determinar cuánto se modula un haz ópticoNuestros controladores de RF son capaces de generar señal de RF a 27.12MHz, 40.68MHz, 68MHz, 80MHz, 100MHz, 120MHz, 200MHz, 250MHz, 300MHz e incluso más, con potencia de RF de hasta 120W.Se dispone de una variedad de modos de funcionamiento, incluido el FPS, PPK, R05 y A05 (análogo). El accionamiento en serie de frecuencia variable acústo-óptico del cambiador de frecuencia, el deflector y el filtro, puede emitir una señal de RF con alta precisión y un amplio rango de frecuencia,y soporte de control digitalEl control de frecuencia y de potencia se puede ajustar a voluntad, así como las funciones de barrido de frecuencia y otras (serie TA).Para aplicaciones de conversión de frecuencia de alta velocidadEstos controladores se combinan con nuestros AOM y otros componentes acustico-ópticos.
Serie (en inglés) | RF (f) | Potencia de suministro (v) | Potencia de salida | Refrigerador (t) | El canalb) Las | Modo (s) | Función e) | Conector RF (c) |
En el caso de los (serie de frecuencia fija A) |
40.68 MHz 68 MHz 80 MHz |
15D 15 VDC) 24D 24 VDC) |
20 W 25 W |
C. Las (Enfriado por conducción) |
1 | F (FPS) P (PPK) A (A05) R (R05) M (M05) |
C. Las (Común) H. (TTL_HIGH) = RF encendida) - ¿ Qué? (TTL_HIGH) = RF apagado) |
AF (SMA-F) |
El FD (serie de frecuencia fija D) |
40.68 MHz 68 MHz 80 MHz 100 MHz 110 MHz 120 MHz - ¿ Qué? |
12D 12 VDC) 15D 15 VDC) 24D 24 VDC) |
5W | C. Las (Enfriado por conducción) A. No (Con aire refrigerado) No (Refrigerado por agua) |
1 | F (FPS) A (A05) D (digital) |
||
20 W | ||||||||
40 W | ||||||||
¿Qué es esto? (serie de frecuencia fija B) |
27.12 MHz 40.68 MHz 68 MHz 80 MHz |
24D 24 VDC) 28D (VDC 28) |
50 W | C. Las (Enfriado por conducción) A. No (Con aire refrigerado) No (Refrigerado por agua) |
1, 2 | F (FPS) A (A05) D (digital) |
NF y NF (BNC-F) |
|
100 W | ||||||||
El FE (serie de frecuencia fija E) |
200 MHz 250 MHz 300 MHz - ¿ Qué? |
24D 24 VDC) |
2.5 W | C. Las (Enfriado por conducción) |
1 | D (digital) A (A05) * - ¿ Qué? (Digital + Análogo) |
AF (SMA-F) |
*Puede solicitarse una tensión de control analógica: A5: 0-5 V,A1: 0-1 V
Especificaciones típicas:
Frecuencia de trabajo | Potencia RF máxima | Tiempo de subida/caída |
27.12 MHz | 100 W | < 150 ns |
40.68/68/80 MHz | Las condiciones de las partidas 1 y 2 son las siguientes: | < 35 ns |
200/250 MHz | 2.5 W | < 6 ns |
Serie (en inglés) | RF (f) | Potencia de suministro (v) | Potencia de salida | Refrigerador (t) | El canalb) Las | Modo (s) | Función e) | Conector RF (c) |
T.A. (serie A de frecuencia variable) |
60 a 120 MHz - ¿ Qué? |
24D 24 VDC) |
0.5 ~ 4 W | C. Las (Enfriado por conducción) |
1 | Frecuencia programable | C. Las (Común) - ¿ Qué? |
AF (SMA-F) En el caso de los (SMA-M) |
Tuberculosis (serie de frecuencia variable B) |
70 ~ 120 MHz - ¿ Qué? |
24D 24 VDC) |
0.5 ~ 4 W | C. Las (Enfriado por conducción) |
1 | A (A05) * D (digital) |
Px - ¿ Qué pasa? |
AF (SMA-F) |
Técnica de trabajo (serie de frecuencia variable E) |
70 ~ 120 MHz | 24D 24 VDC) |
0.5 ~ 4 W | C. Las (Enfriado por conducción) |
1 | Control de tensión 0 a 10 V D (digital) |
C. Las (Común) - ¿ Qué? |
AF (SMA-F) C.F. (SMC-F) |
*Puede solicitarse una tensión de control analógica: A10: 0-10 V,A5: 0-5 V,A1: 0-1 V
Especificaciones típicas:
Frecuencia de trabajo | Potencia de RF* | Modo de trabajo*** | Velocidad de cambio |
60 a 120 MHz | 4 W | Frecuencia programable** | ~ nosotros |
70 ~ 120 MHz | 4 W | Control de tensión 0~10 V, digital** | ~ 50 ns |
- ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
Número de canales, salida de RF | 1 | El canal | ||
Rango de frecuencia CH1 | 60 | 100 | frecuencia de radio | |
Estabilidad de frecuencia | ± 1 | Ppm/°C | ||
Precisión de la frecuencia | ± 1 | velocidad | ||
Potencia de salida1 CH1 | 2 | Vatio | ||
VRSR | 1.5/1 | |||
Tiempo de subida ((10%-90%) | 2.5 | 6 | n y | |
Tiempo de otoño (90%-10%) | 2.5 | 6 | n y | |
Frecuencia de activación2 | D.C. | 1 | 10 | frecuencia de radio |
Proporción de extinción | 45 | 50 | Db | |
Distorsión armónica | -20 años. | Dbc | ||
Impedancia de salida | 50 | No | ||
Entrada analógica | 0 | 5 | V. | |
Control digital | El TTL estándar (V_L<0,8V, V_H>2,0V) | |||
Comunicación | Se trata de un sistema de control de velocidad. | |||
Potencia de suministro | La velocidad de la corriente de corriente será igual o superior a la de la corriente de corriente. | |||
Temperatura de funcionamiento | +25 a +50°C |
- ¿Qué es eso? | Es un tipo. | - ¿Qué quieres decir? | Unidad | |
Número de canales, salida de RF | 1 | El canal | ||
Rango de frecuencia CH1 | 40 | frecuencia de radio | ||
Estabilidad de frecuencia | ± 1 | Ppm/°C | ||
Precisión de la frecuencia | ± 1 | velocidad | ||
Potencia de salida1 CH1 | 1 | Vatio | ||
Potencia de salida Ref | 0.5 | 1 | Vpp | |
VRSR | 1.5/1 | |||
Tiempo de subida ((10%-90%) | 2.5 | 6 | n y | |
Tiempo de otoño (90%-10%) | 2.5 | 6 | n y | |
Frecuencia de activación2 | D.C. | 1 | 10 | frecuencia de radio |
Proporción de extinción | 45 | 50 | Db | |
Distorsión armónica | -20 años. | Dbc | ||
Impedancia de salida | 50 | No | ||
Entrada analógica | 0 | 5 | V. | |
Control digital | El TTL estándar (V_L<0,8V, V_H>2,0V) | |||
Comunicación | Se trata de un sistema de control de velocidad. | |||
Potencia de suministro | La velocidad de la corriente de corriente será igual o superior a la de la corriente de corriente. | |||
Temperatura de funcionamiento | +25 a +50°C |
El modo de control se puede cambiar según las necesidades del cliente:
Definiciones de las interfaces:

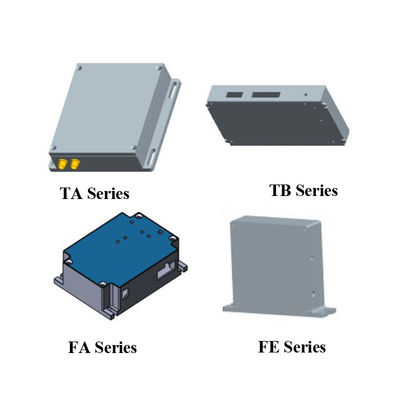

Las dimensiones:
