Datos del producto:
|
Resaltar: | Modulador de intensidad electroóptica,Modulador de fase electroóptico,Conducción del modulador óptico |
---|
Lista de moduladores y controladores EO
Modulador de fase
Modulador de intensidad
Conductor
El modulador de intensidad electroóptico de la serie STK-AM utiliza el efecto electroóptico del niobato de litio y la estructura de interferencia Mach-Zehnder push-pull para lograr la modulación de intensidad de las señales ópticas.Presenta baja pérdida de inserción, alto ancho de banda de modulación, alto índice de extinción, bajo voltaje de media onda y potencia óptica de alto daño.Este producto se utiliza principalmente para la conversión de señales electroópticas en sistemas de comunicación de fibra óptica de alta velocidad, la generación de bandas laterales de luz, generación de pulsos de luz de alto índice de extinción en comunicación cuántica, enlace de fibra de microondas y otros campos.
Longitudes de onda opcionales
Tensión baja de media onda
Alto ancho de banda
Baja pérdida de inserción
Sistemas de comunicación de fibra óptica de alta velocidad.
Enlace de fibra de microondas
comunicación cuántica
Parámetros | Símbolo | STK-AM-08 | STK-AM-10 | STK-AM-15-10G | STK-AM-15-20G |
Longitud de onda | 830±40 | 1064±60 | 1550±100nm | 155±100nm | |
Pérdida de inserción | ILLINOIS | <5dB | <4dB | <4dB | <4,5 dB |
Pérdida de retorno óptico | ORL | -40dB | -45dB | -45dB | -45dB |
Ancho de banda (-3dB) | S21 | 2,5 GHz | 10GHz- | 10GHz | 20GHz |
Tiempo de subida 10%~90% | tr | 150ps | 35ps | 35ps | 18ps |
voltaje de media onda @50KHz, RF |
Vπ | 5V | 4,5 V | 4V | 5V |
Tensión de media onda @Bias | Vπ | 6V | 6V | 5V | 5V |
Relación de extinción | urgencias | 28dB | 30dB | >25dB | >25dB |
Resistencia de entrada | ZRF | 50 @RF, 1M @Bias | |||
Interfaz eléctrica | AME(f) | k(f) | |||
Pérdida de retorno eléctrico | T11 | <-10dB | |||
Fibra de entrada | Alineación lenta del eje PM Panda | ||||
Fibra de salida | Fibra monomodo o fibra PM | ||||
Conector de fibra | FC/APC o cliente especificado | ||||
Temperatura de funcionamiento | Arriba | -10~60°C | |||
Temperatura de almacenamiento | tt | -40~80°C | |||
potencia de entrada de radiofrecuencia | Pi | <28dBm | |||
Máx.potencia óptica de entrada | Correos | 30mW | 50mW | 100mW | 100mW |
Operación de 1064 nm
Baja pérdida de inserción
Ancho de banda de 3 dB 5 GHz
Tensión baja de media onda
Alto índice de extinción >50 dB
Generación de pulso óptico
Sistema de detección de fibra óptica.
Bloqueo del modo láser
El modulador de intensidad electroóptico de alta relación de extinción de 1064 nm integra dos moduladores de intensidad Mach-Zehnder con una estructura push-pull, que puede alcanzar una relación de extinción de hasta 50 dB.Se utiliza en los campos de generación de pulsos ópticos de alta velocidad, detección de fibra y bloqueo de modo láser.
Parámetros | Símbolo | Mín. | Tipo. | Máx. | Unidad | ||
Parámetros ópticos | |||||||
cristal | LiNbO3 X-Cut Y-Prop | ||||||
Proceso de guía de ondas | MONO | ||||||
Longitud de onda | 980 | 1064 | 1100 | Nuevo Méjico | |||
Pérdida de inserción* | ILLINOIS | 7 | 8 | dB | |||
Pérdida de retorno óptico | ORL | -40 | dB | ||||
Relación de extinción @DC | Urgencias @ DC | 50 | dB | ||||
Relación de extinción de polarización* | POR | 25 | 28 | dB | |||
Fibra | Aporte | PandaPM 980 | |||||
Producción | PandaPM 980 | ||||||
Conector de fibra | FC/PC, FC/APC o especificado por el usuario | ||||||
Parámetros eléctricos | |||||||
Ancho de banda (-3dB) | S21 | 5 | GHz | ||||
Tensión de media onda Vpi | RF1 y RF2 | Vπ@50KHz | 4.5 | 5 | V | ||
Sesgo1 y Sesgo2 | Vπ@Bias | 4 | 5 | V | |||
Pérdida de retorno eléctrico | T11 | -12 | -10 | dB | |||
Impedancia de entrada | RF1 y RF2 | ZRF | 50 | ||||
Sesgo1 y Sesgo2 | ZBIAS | 1M | |||||
Conector eléctrico | RF1 y RF2 | AME(f) | |||||
Sesgo1 y Sesgo2 | 4 pines |
*con conector
Parámetros | Símbolo | Unidad | Mín. | Tipo. | Máx. |
Potencia óptica de entrada | Pasador, máx. | dBm | 10 | ||
potencia de entrada de radiofrecuencia | dBm | 28 | |||
Tensión de polarización | sesgo | V | -15 | 15 | |
Temperatura de funcionamiento | Arriba | ºC | -10 | 60 | |
Temperatura de almacenamiento | tt | ºC | -40 | 85 | |
Humedad | RH | % | 5 | 90 | |
Dimensión | milímetros | 111x12.5x9 |
STK-AM-10-BW-PP-FA/FP-HER
WL—Longitud de onda: 10-1064 nm
Ancho de banda: ancho de banda: 5G---5GHz
FA/FP—Conector: FA---FC/APC;FP---FC/PC
Características clave
Operación en banda C y L
Baja pérdida de inserción
Ancho de banda de 3 dB 10 GHz
Relación de extinción 35/40dB
Tensión baja de media onda
Fotodiodo de monitor integrado
Telecordia GR-468-CORE
Enlace de fibra de microondas
comunicación cuántica
Generación de pulso óptico
Sistema de detección de fibra óptica.
Bloqueo del modo láser

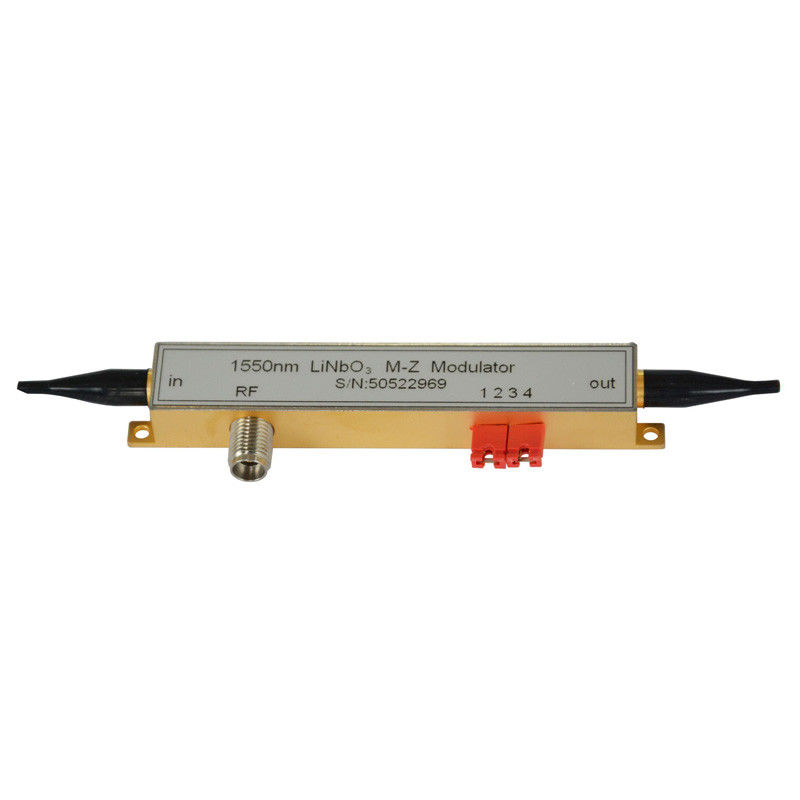

El modulador de intensidad electroóptico LiNbO3 de alto índice de extinción de 1550 nm basado en la estructura push-pull MZ tiene un voltaje de media onda bajo y características físicas y químicas estables, y el dispositivo tiene una alta tasa de respuesta, un alto índice de extinción (>40 dB) y Por lo tanto, se utiliza ampliamente en enlaces de fibra de microondas, comunicación cuántica, sistemas ópticos de conmutación Q, bloqueo de modo láser y detección de fibra.
Parámetros | Símbolo | Mín. | Tipo. | Máx. | Unidad | |
Parámetros ópticos | ||||||
Longitud de onda | 1525 | 1565 | Nuevo Méjico | |||
Pérdida de inserción (con conector) | ILLINOIS | 4 | 5 | dB | ||
Pérdida de retorno óptico | ORL | -45 | dB | |||
Relación de extinción @DC | Urgencias @ DC | 35 | 40 | dB | ||
Fibra | Aporte | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | ||||
Producción | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | |||||
Interfaz de fibra | FC/PC, FC/APC o especificado por el usuario | |||||
Parámetros eléctricos | ||||||
Ancho de banda (-3dB) | S21 | 10 | 12 | GHz | ||
Tiempo de subida (10%~90%) | tr | 35 | PD | |||
Tensión de media onda Vpi | RF | Vπ@50KHz | 5 | V | ||
Inclinación | Vπ@Bias | 6 | V | |||
Pérdida de retorno eléctrico | T11 | -12 | -10 | dB | ||
Responsividad del fotodiodo | PR | 10-3 | Otoño/Invierno | |||
Impedancia de entrada | RF | ZRF | 50 | |||
Inclinación | ZBIAS | 1M | ||||
Interfaz eléctrica | AME(f) | |||||
Dimensión | 111x12.5x9 | milímetros |
Parámetros | Símbolo | Unidad | Mín. | Tipo. | Máx. |
Potencia óptica de entrada | Pasador, máx. | dBm | 20 | ||
potencia de entrada de radiofrecuencia | dBm | 28 | |||
Tensión de polarización | sesgo | V | -20 | 20 | |
Temperatura de funcionamiento | Arriba | ºC | -10 | 60 | |
Temperatura de almacenamiento | tt | ºC | -40 | 85 | |
Humedad | RH | % | 5 | 90 |
WL—Longitud de onda: 15-1550 nm
Ancho de banda: 10G---10GHz 20G-20GHz
FA/FP—Conector:FA---FC/APC;FP---FC/PC
ER----Relación de extinción: 35dB, 40dB

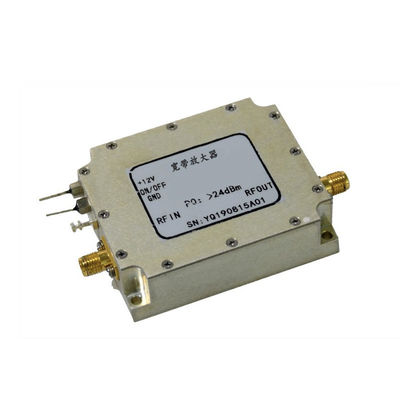

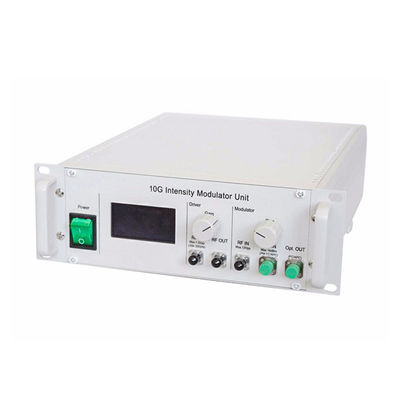

Podemos proporcionar el controlador para los electromoduladores anteriores e integrar juntos el modulador, el amplificador y los controladores relevantes.El usuario puede configurar los puntos de polarización de forma manual o automática.En el modo de configuración manual, se puede mostrar la polarización y el modulador y amplificador EO funcionan individualmente.En el modo de configuración automática, el usuario puede configurar varios puntos de polarización según la demanda y el punto de polarización se bloquea y se muestra.El rendimiento de modulación del modulador no se ve influenciado por factores externos como la temperatura ambiente y la vibración.
Símbolo | mín. | Típico | máx. | Unidad | ||
Parámetros ópticos | ||||||
Longitud de onda | yo | 1520 | 1550 | 1610 | Nuevo Méjico | |
Cristal | LiNbO3 | |||||
Pérdida de inserción | @Cima | ILLINOIS | 4.5 | 5.5 | dB | |
@q | ILLINOIS | 7 | 8 | dB | ||
Pérdida de retorno óptico | ORL | -45 | dB | |||
Relación de extinción @DC | Urgencias @ DC | 25 | 28 | dB | ||
Fibra | Aporte | Panda PM Fujikura SM 15-P-8/125-UV/UV-400 | ||||
Producción | Corning SMF-28 | |||||
Parámetros eléctricos | ||||||
Ancho de banda (-3dB) | S21 | 10 | 12 | GHz | ||
Velocidad de trabajo | 10K | 12,5G | bps | |||
Formato de señal de entrada | NRZ | |||||
Amplitud de la señal de entrada | Vi | 0,25 | 0,4 | 0,8 | Vpp | |
Voltaje de media onda a 10 Gbps | Vπ | 4.5 | 5.0 | V | ||
Relación de extinción dinámica @ 10 Gbps NRZ | DER | 12 | dB | |||
Tiempo de subida (10%-90%) | tr | 30 | 35 | PD | ||
Vibración adicional* | JitterRMS | 1.1 | 1.7 | 2.0 | PD | |
Ganancia de amplificación | GRAMO | 0 | 25 | dB | ||
Pérdida por olas | T11 | -12 | -10 | dB | ||
Impedancia de entrada @entrada RF | ZRF | 50 | W. | |||
Modo de configuración manual | ||||||
Tensión de polarización | sesgo | -10 | 10 | V | ||
Adj.exactitud | 0.1 | V | ||||
Modo de configuración automática | ||||||
Inclinación | Nulo, Q+/-, Pico | |||||
Periodo de vibración | F | 1 | kilociclos | |||
Amplitud de vibración | Vpp | 2%Vπ | ||||
Relación de extinción armónica | 40 | 50 | dB | |||
Estabilidad de potencia óptica | DP | 0.1 | dB | |||
Deber | 45 | 55 | % | |||
Otros parámetros | ||||||
Interfaz de entrada | AME(f) | |||||
Interfaz óptica | Aporte | FC/APC PM | ||||
Producción | FC/APCSM | |||||
Potencia de entrada | VCC | CA 220 | V | |||
Dimensión | LxAnxAl | 270x300x90 | milímetros | |||
Peso | <5 | kg | ||||
Puerto | RS232 | |||||
Mostrar contenidos | Manual | Ganancia de amplificación, voltaje de polarización en tiempo real | ||||
Automático | Ganancia de amplificación, Vpi de polarización, voltaje de polarización en tiempo real, estado de bloqueo de polarización |
Información sobre pedidos:STK-MU-W-XX-BW-FB-YY-M/A
W: longitud de onda como 15-1550 nm, 13-1310 nm, 10-1064 nm
XX: método de modulación como NRZ, DPSK, DQPSK, DPQPSK, AN, PM
BW: ancho de banda como 02-2,5G, 10-10G, 20-20G, 40-40G
FB: tipo de fibra de entrada/salida como PP (la entrada y salida son PM), PS (la entrada es PM y la salida es SM)
YY: conector de fibra como FA-FC/APC, FP-FC/PC
M/A: modo de control, M es manual y A es automático.

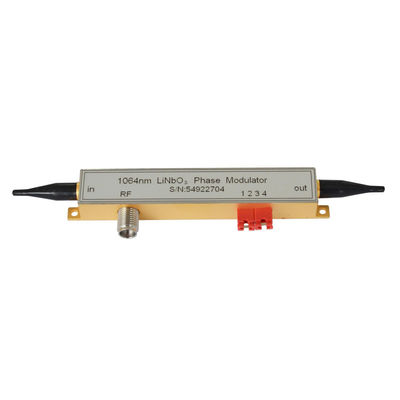

El modulador de fase electroóptico de la serie STK-KY-PM utiliza el efecto electroóptico del niobato de litio para lograr la modulación de fase de señales ópticas y utiliza un proceso de difusión de titanio o intercambio de protones para fabricar guías de ondas ópticas, que pueden lograr polarización dual o simple. -Modulación de fase de polarización.Tiene baja pérdida de inserción, alto ancho de banda de modulación, bajo voltaje de media onda, potencia óptica de alto daño, etc. Este producto se utiliza principalmente para el control de chirrido óptico en sistemas de comunicación óptica de alta velocidad, retardo de fase en sistemas de comunicación coherente, generación de bandas laterales ópticas, modulación de fase en comunicación cuántica, reducción de la dispersión Brillouin estimulada (SBS) en sistemas de comunicación de fibra óptica analógica y otros campos.
Longitudes de onda opcionales
Tensión baja de media onda
Baja pérdida de inserción
Potencia óptica de alto daño
Sistemas de detección de fibra óptica.
Comunicación por fibra óptica
Síntesis láser coherente
Retraso de fase (movimiento)
comunicación cuántica
Parámetros | Símbolo | STK-PM830-1 | STK-PM1064-1 | STK-PM1550-1 | STK-PM1550-2 |
Longitud de onda | 830+/-40 | 1064+/-60 | 1550+/-50nm | ||
Pérdida de inserción | ILLINOIS | <5dB | <4dB | <4dB | 4dB |
Pérdida de retorno óptico | ORL | -40dB | -45dB | -45dB | -40dB |
Ancho de banda (-3dB) | S21 | 2,5 GHz | 10GHz- | 300MHz | 10GHz |
Tiempo de subida 10%~90% | tr | 150ps | 35ps | 1ns | 35ps |
Vpi@50KHz | Vπ | 5V | 4,5 V | 4V | 4V |
Resistencia de entrada | ZRF | 50 | 1M | 50 | |
Interfaz eléctrica | AME(f) | 3 pines | AME(f) | ||
Pérdida de retorno eléctrico | T11 | <-10dB | |||
Fibra de entrada/salida | Alineación lenta del eje PM Panda | ||||
Conector de fibra | FC/APC o cliente especificado | ||||
Temperatura de funcionamiento | Arriba | -10~60°C | |||
Temperatura de almacenamiento | tt | -40~80°C | |||
potencia de entrada de radiofrecuencia | Pi | <28dBm | |||
Entrada máxima potencia óptica |
Correos | 30mW | 100mW | 100mW | 100mW |

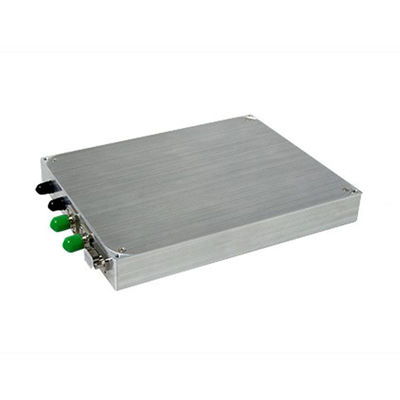

El producto de la serie STK-MU-SSB-15 es un módulo de modulación óptica CS-SSB desarrollado por nuestra empresa.El módulo de modulación integra moduladores paralelos duales Mach-Zehnder, circuitos de control de punto de polarización, divisor híbrido de 90 grados, puede lograr una modulación de banda lateral única estable y confiable y puede cambiar entre el control de banda lateral izquierda y derecha según sea necesario.Este producto se utiliza principalmente en sistemas de detección de fibra Brillouin, fotónica de microondas, detección de gases y otros campos.
Características clave
Banda C de longitud de onda
Relación de supresión de banda lateral:>30dB
Relación de supresión de portadora: >26 dB
Bandas laterales arriba y abajo
Cómodo de usar y confiable
Sistema de detección de fibra óptica.
Fotónica de microondas
Detección de gases
Sistemas de comunicación por fibra óptica.
Parámetros | Símbolo | Mín. | Tipo. | Máx. | Unidad |
Parámetros de la fuente óptica del operador (proporcionados por el usuario) | |||||
Tipo de láser | Fuente DFB o fuente sintonizable de longitud de onda | ||||
Longitud de onda | yo | 1510 | 1560 | Nuevo Méjico | |
Ancho de línea | Dn | - | 1 | megahercio | |
Relación de extinción de polarización | POR | 20 | - | dB | |
Fuerza | Pi | 10 | 100 | mW | |
Parámetros de especificación del modulador | |||||
Tipo de modulador | Modulador MZ doble paralelo X-cut | ||||
Ancho de banda del modulador S21@3dB | peso corporal | 10 | 12 | - | GHz |
Pérdida de inserción | ILLINOIS | 7 | 8 | dB | |
Pérdida de devolución | rl | -45 | -50 | - | dB |
Parámetros del controlador de polarización | |||||
Controlador de polarización de retroalimentación automática | Modo de fluctuación | ||||
Frecuencia de señal de fluctuación | 400 | 1000 | 1400 | Hz | |
Amplitud de la señal de fluctuación | 10 | 50 | 1000 | mV | |
Punto de trabajo preestablecido | Punto más bajo | ||||
Señal de salida óptica CS-SSB | |||||
Rango de modulación de banda lateral única* | F | 1 | 12 | GHz | |
Entrada de potencia de RF | PRF | -5 | 5 | dBm | |
Relación de supresión de banda lateral a 1550 nm | 30 | 35 | - | dB | |
Relación de supresión de portadora a 1550 nm | 26 | 32 | dB | ||
Interfaz | |||||
Fibra de entrada | Fibra que mantiene la polarización tipo Panda | ||||
Fibra de salida | Fibra que mantiene la polarización tipo Panda | ||||
Interfaz de fibra óptica | PM FC/APC Alineación lenta del eje | ||||
Interfaz de señal RF de entrada | SMA(50Ω) | ||||
Interfaz de comunicación del controlador de polarización | J30J | ||||
Otros parámetros | |||||
Temperatura de funcionamiento | A | +15 | - | +35 | ºC |
Temperatura almacenada | ts | -40 | - | +75 | ºC |
Fuente de alimentación | V | - | 15 | - | V |
Tamaño del módulo | LWH | 160*125*20 milímetros | |||
Peso | - | 0.3 | - | Kg |
Características clave
Ancho de banda opcional de 10G, 20G, 40GHz
Ganancia > 25dB
Salida saturada Máx.25dBm (11Vpp)
Tiempo de subida mín. <8ps
Baja inquietud
Fuente de alimentación CC12V
Fácil de usar
Sistema de comunicación de fibra óptica de alta velocidad.
comunicación cuántica
Amplificación de pulso de picosegundo
Sistema de detección de fibra óptica.
módulo de controlador 10G
Módulo controlador de alto rendimiento 10G
módulo de controlador 20G
módulo de controlador 40G
El controlador modulador electroóptico de la serie STK-KY-MD-XX es un amplificador de controlador de banda ancha y alto rendimiento que se utiliza principalmente para modulador de intensidad electroóptica y fase de niobato de litio.Su ancho de banda de trabajo es de hasta 30K ~ 40GHz y puede alcanzar un máximo de amplificación de señal de banda ancha NRZ de 42Gbps hasta 8Vpp.Se utiliza principalmente en sistemas de comunicación de fibra óptica de alta velocidad, comunicación cuántica, amplificación de pulsos de picosegundos y sistemas de detección de fibra óptica.
Parámetros | Símbolo | Unidad | STK-MD-10G | STK-MD-10G-HO | STK-MD-20G | STK-MD-40G | |
Ancho de banda (-3dB) | S21-Alto | GHz | >10 | >8 | >20 | >35 | |
S21-Bajo | kilociclos | 30 | 100 | 30 | 30 | ||
Velocidad de datos | bps | 100k~12,5G | 100k~10G | 100k~25G | 100k~42G | ||
Ganar | GRAMO | dB | >26 | >30 | >28 | >28 | |
Ganar ondulación | Director General | dB | <3 | <3 | <3 | <3 | |
amplitud de salida | votar | Vpp | 8 | 11 | 8 | 8 | |
Potencia de salida saturada | PD | dBm | 23 | 25 | 23 | 23 | |
Tiempo de subida (10% -90%) | tr | PD | 35 | 40 | 18 | 8 | |
Estar nervioso | JitterRMS | PD | <2 | <2 | <1 | <1 | |
Aislamiento | T12 | dB | <-40 | ||||
Pérdida de retorno eléctrico | T11 | dB | <-12 | <-10 | <-10 | <-10 | |
conector RF | AME(f) | k(f) | |||||
Tensión de funcionamiento | VCC | V | CC 12 V | ||||
Corriente de trabajo | yo | mamá | <500 | ||||
Dimensiones | LxAnxAl | milímetros | 50x33x15 |
Parámetros | Símbolo | Unidad | Mín. | Tipo. | Máx. |
Amplitud de la señal de entrada | vino | Vpp | 1.5 | ||
Tensión de funcionamiento | corriente continua | V | 11.5 | 13 | |
Temperatura de funcionamiento | Arriba | ºC | -20 | 60 | |
Temperatura de almacenamiento | tt | ºC | -40 | 85 |
Persona de Contacto: Steven
Teléfono: +86 15671598018
Fax: 86-027-51858989
