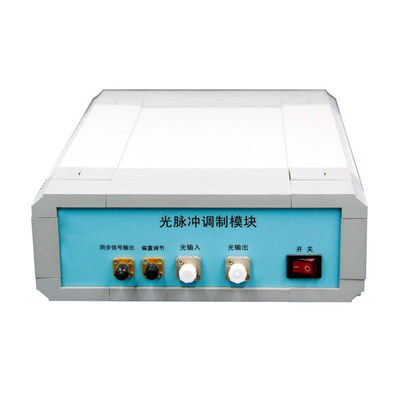

Moduladores de luz electroópticos de 850 - 1550 nm

Moduladores de luz electroópticos de 850 nm a 1550 nm

Los moduladores electroópticos de la serie SCQ tienen las características de baja pérdida de inserción, amplio ancho de banda, bajo voltaje de media onda, etc. y se utilizan en comunicación óptica espacial, base de tiempo, generador de impulsos y óptica cuántica, etc.

Los moduladores electroópticos de la serie SCQ se dividen principalmente en dos grupos: moduladores de intensidad y moduladores de fase.Sus longitudes de onda de trabajo son 780 nm, 850 nm, 1064 nm, 1310 nm, 1550 nm y 2000 nm. Otras longitudes de onda están disponibles bajo pedido.

Definición de números de pieza: SCQ-XX-WW-XG-F-FC

• XX: tipo de modulador.AM es modulador de intensidad y PM es modulador de fase.

• WW: longitud de onda de operación, como 850 nm, 1064 nm, 1310 nm, 1550 nm y 2000 nm

• XG: ancho de banda de operación, como 2,5G, 10G, 40G

• F: Fibra de entrada y salida como PP (PM/PMF)

• FC: conector de fibra como FA (FC/APC), FP (FC/PC)

1. Moduladores de intensidad de la serie SCQ

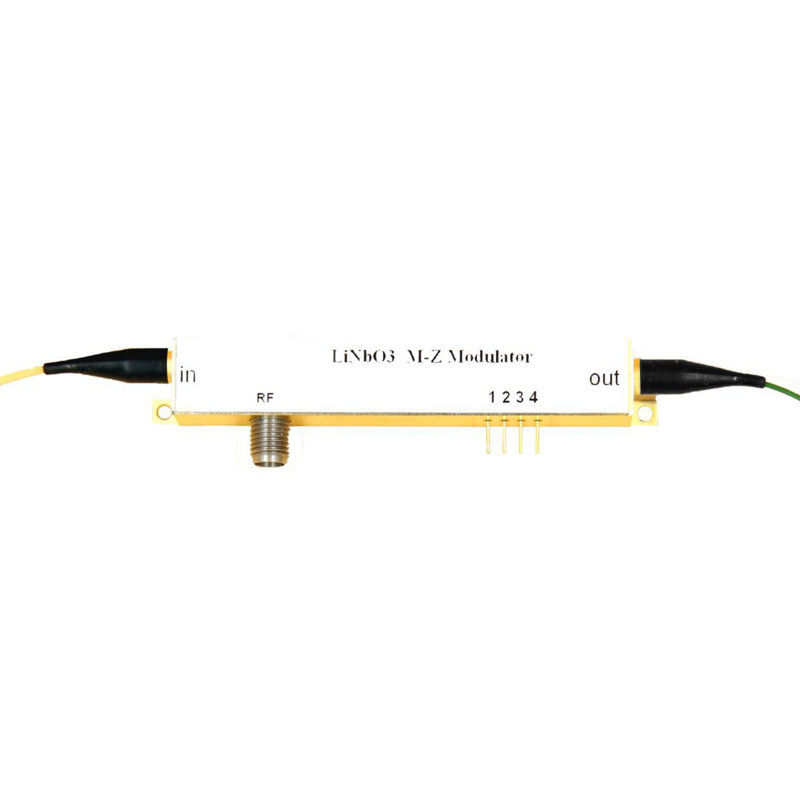

1.1 Moduladores de intensidad de 1310 nm serie SCQ-AM-1310

El modulador de intensidad LiNbO3 se usa ampliamente en sistemas de comunicación óptica de alta velocidad, sensores láser y sistemas ROF debido al efecto electroóptico del pozo.La serie SCQ-AM, basada en estructura MZ y diseño de corte X, tiene características físicas y químicas estables, que pueden aplicarse tanto en experimentos de laboratorio como en sistemas industriales.

Características:

• Baja pérdida de inserción

• Ancho de banda: 2,5 GHz

• Tensión baja de media onda

• Opción de personalización

Aplicaciones:

• sistemas ROF

• Distribución de claves cuánticas

• Sistemas de detección láser

• Modulación de banda lateral

Parámetros ópticos:

Parámetros eléctricos:

Condiciones límite:

Información del pedido:

2. Moduladores de fase de la serie SCQ

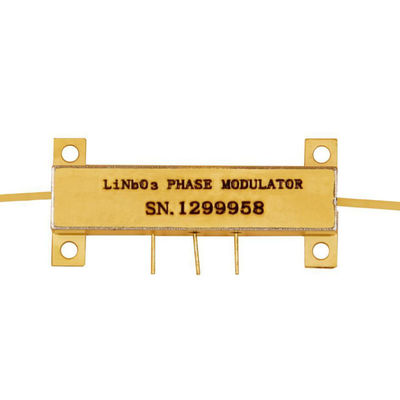

2.1 Moduladores de fase electroópticos de 1310 nm serie SCQ-PM

El modulador de fase LiNbO3 se usa ampliamente en sistemas de comunicación óptica de alta velocidad, sensores láser y sistemas ROF debido al efecto electroóptico del pozo.La serie SCQ-PM-1310, basada en tecnología Ti-difundida, tiene características físicas y químicas estables, que pueden cumplir con la mayoría de las aplicaciones en experimentos de laboratorio y sistemas industriales.

Características:

• Baja pérdida de inserción

• Mantenimiento de la polarización

• Tensión baja de media onda

• Opción de doble polarización

Solicitud:

• comunicación óptica

• Distribución de claves cuánticas

• Cambio de frecuencia

Parámetros ópticos:

Parámetros eléctricos:

Parámetros límite:

Información sobre pedidos:

3. Conductores

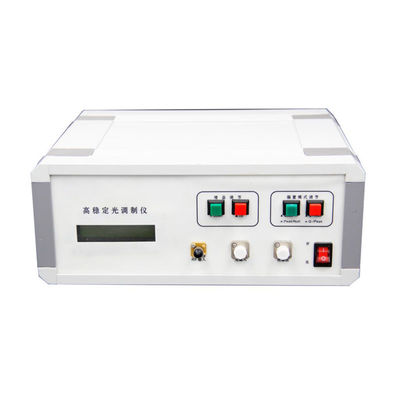

3.1 Controladores de la serie SCQ-RF

El amplificador RF de banda ancha SCQ-RF (o llamado controlador) es un instrumento de escritorio especialmente diseñado para un modulador electroóptico de niobato de litio de alta velocidad.Este instrumento puede amplificar el pequeño nivel de señal de alta velocidad al nivel más alto que puede controlar el modulador, haciendo funcionar así el modulador electroóptico de niobato de litio (LiNbO3), y tiene una buena planitud de ganancia en el rango de banda ancha.

Características:

• Alto ancho de banda: 10, 20 o 40 GHz

• ganancia variable

• El rango de salida es de hasta 8V

• Altamente integrado

• Fácil de usar

Aplicaciones:

• Sistema de modulación óptica 10/20/40G

• Sistema de prueba de fibra óptica

• Sistema de detección de fibra óptica.

Parámetros del controlador SCQ-RF-40

Condiciones límite

Diagrama del ojo

Información sobre pedidos:

3.2 Controlador de polarización MZM

El controlador de polarización está especialmente diseñado para moduladores Mach-Zehnder para garantizar un estado de funcionamiento estable en diversos entornos operativos.Basado en su método de procesamiento de señales totalmente digitalizado, el controlador puede proporcionar un rendimiento altamente estable.El controlador inyecta una señal de oscilación de baja frecuencia y baja amplitud junto con un voltaje de polarización en el modulador.Sigue leyendo la salida del modulador y determina la condición del voltaje de polarización y el error relacionado.Posteriormente se aplicará una nueva tensión de polarización según la medición anterior.De esta manera, se garantiza que el modulador funcione bajo el voltaje de polarización adecuado.

Características:

• Control de voltaje de polarización en pico/nulo/Q+/Q−

• Control de voltaje de polarización en un punto arbitrario.

• Control ultrapreciso: (1) relación de extinción máxima de 50 dB en modo nulo;(2) Precisión de ±0,5◦ en los modos Q+ y Q−

• Baja amplitud de oscilación: (1) 0,1% Vπ en modo NULO y modo PICO;(2) 2% Vπ en modo Q+ y modo Q−

• Alta estabilidad: con implementación totalmente digital

• Perfil bajo: 40 mm (ancho) × 30 mm (profundidad) × 10 mm (alto)

• Fácil de usar: (1) Operación manual con mini jumper;(2) Operaciones OEM flexibles a través de MCU UART2

• Dos modos diferentes para proporcionar voltaje de polarización: (1) Control de polarización automático;(2) Voltaje de polarización definido por el usuario

Solicitud:

• LiNbO3 y otros moduladores MZ

• NRZ digitales, RZ

• Aplicaciones de pulso

• Sistema de dispersión Brillouin y otros sensores ópticos.

• Transmisor CATV

Información sobre pedidos

Número de pieza: SCQ-RF-BC

Observación: (1) La relación de extinción más alta depende de la relación de extinción máxima del modulador y no puede excederla.(2) La operación UART solo está disponible en algunas versiones del controlador.

Actuación:

Relación máxima de extinción de CC:

En este experimento, no se aplicaron señales de RF al sistema.Se ha medido la extinción de DC pura.

(1) La Figura 3 demuestra la potencia óptica de la salida del modulador, cuando el modulador se controla en el punto pico.Muestra 3,71 dBm en el diagrama.

(2) La Figura 4 muestra la potencia óptica de la salida del modulador, cuando el modulador se controla en el punto nulo.Muestra -46,73 dBm en el diagrama.En un experimento real, el valor varía alrededor de -47 dBm;y -46,73 es un valor estable.

(3) Por lo tanto, la relación de extinción de CC estable medida es 50,4 dB.

Requisitos para un alto índice de extinción:

(1) El modulador del sistema debe tener un alto índice de extinción.La característica del modulador del sistema decide la relación de extinción máxima que se puede lograr.

(2) Se tendrá en cuenta la polarización de la luz de entrada del modulador.Los moduladores son sensibles a la polarización.Una polarización adecuada puede mejorar el índice de extinción por encima de 10 dB.En los experimentos de laboratorio, normalmente se necesita un controlador de polarización.

(3) Controladores de polarización adecuados.En nuestro experimento de índice de extinción de CC, se logró un índice de extinción de 50,4 dB.Mientras que la hoja de datos del fabricante del modulador solo enumera 40 dB.La razón de esta mejora es que algunos moduladores derivan muy rápido.Nuestros controladores de polarización SCQ-RF-BC-ANY actualizan el voltaje de polarización cada segundo para garantizar una respuesta rápida.

Especificaciones:

1 MER se refiere al índice de extinción del modulador.La relación de extinción alcanzada suele ser la relación de extinción del modulador especificada en la hoja de datos del modulador.

2 CSO se refiere a compuestos de segundo orden.Para medir CSO correctamente, la calidad lineal de la señal de RF, los moduladores y los receptores debe ser

asegurado.Además, las lecturas de CSO del sistema pueden variar cuando se ejecuta en diferentes frecuencias de RF.

3 Tenga en cuenta que la potencia óptica de entrada no corresponde a la potencia óptica en el punto de polarización seleccionado.Se refiere a la potencia óptica máxima que el modulador puede exportar al controlador cuando el voltaje de polarización oscila entre −Vπ y +Vπ.

1 Algunos moduladores MZ tienen fotodiodos internos.La configuración del controlador debe elegirse entre usar el fotodiodo del controlador o usar el fotodiodo interno del modulador.Se recomienda utilizar el fotodiodo del controlador para experimentos de laboratorio por dos razones.En primer lugar, el fotodiodo controlador garantiza la calidad.En segundo lugar, es más fácil ajustar la intensidad de la luz de entrada.Nota: Si utiliza el fotodiodo interno del modulador, asegúrese de que la corriente de salida del fotodiodo sea estrictamente proporcional a la potencia de entrada.

2 El pin polar se utiliza para cambiar el punto de control entre Pico y Nulo en el modo de control Nulo (determinado por el pin de selección de modo) o Quad+ y Quad- en el modo de control Quad.Si no se inserta el puente del pin polar, el punto de control será Nulo en modo Nulo o Quad+ en modo Quad.La amplitud del sistema de RF también afectará al punto de control.Cuando no hay señal de RF o la amplitud de la señal de RF es pequeña, el controlador puede bloquear el punto de trabajo en el punto correcto seleccionado por el puente MS y PLR.Cuando la amplitud de la señal de RF excede cierto umbral, la polar del sistema cambiará; en este caso, el encabezado PLR debe estar en el estado opuesto, es decir, el puente debe insertarse si no está o retirarse si está insertado.

Aplicación tipica:

El controlador es fácil de usar de la siguiente manera:

Paso 1.Conecte el puerto 1% del acoplador al fotodiodo del controlador.

Paso 2.Conecte la salida de voltaje de polarización del controlador (a través de SMA o conector de 2 pines de 2,54 mm) al puerto de polarización del modulador.

Paso 3.Proporcione al controlador voltajes de +15 V y -15 V CC.

Etapa 4.Reinicie el controlador y comenzará a funcionar.

NOTA.Asegúrese de que la señal RF de todo el sistema esté encendida antes de reiniciar el controlador.
