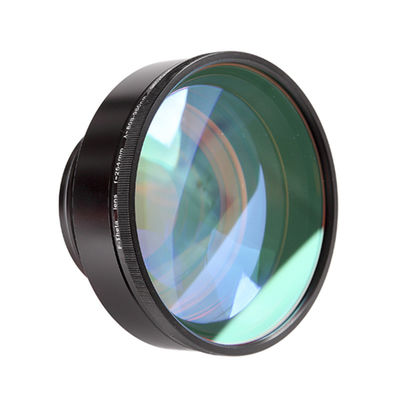

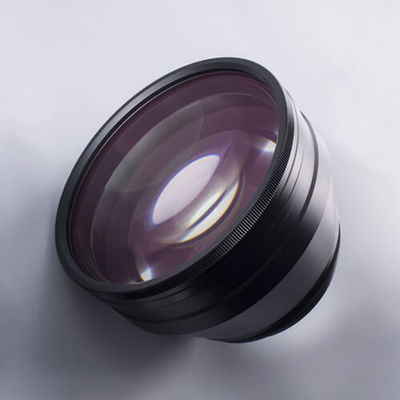

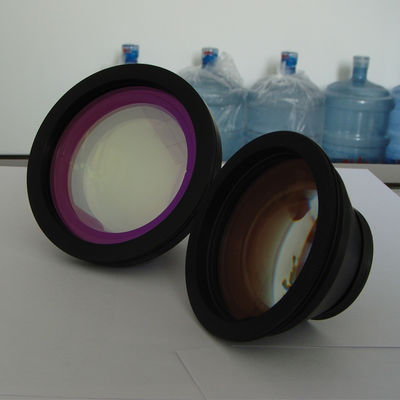

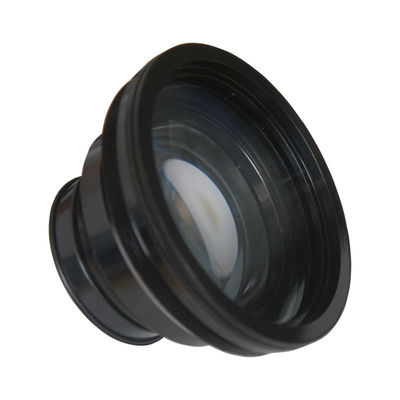

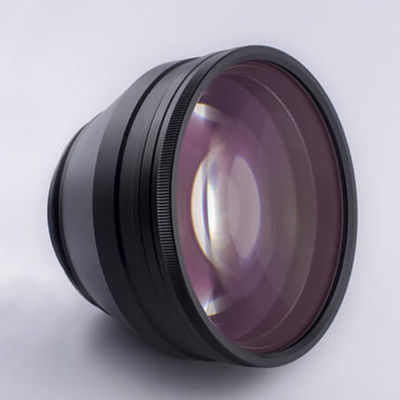

Lentes telecéntricos F-Theta de 532 nm / Lente de escaneo Lente F-Theta de 515 - 540 nm / Sílice fundida

Ampliación de imagen : Lentes telecéntricos F-Theta de 532 nm / Lente de escaneo Lente F-Theta de 515 - 540 nm / Sílice fundida

Datos del producto:

Nombre de la marca:	Sintec Optronics

Pago y Envío Términos:

Tiempo de entrega:	5-7days
Condiciones de pago:	T/T vía banco

Contacto

Lentes telecéntricos F-Theta de 532 nm / Lente de escaneo Lente F-Theta de 515 - 540 nm / Sílice fundida

descripción

Resaltar:

Lentes F-Theta

Lentes F-Theta de 532nm

Lente de la exploración

Lente F-theta de 532 nm/lente de escaneo, lente F-theta de 515-540 nm/sílice fundida

f-theta lens

Descripción de las lentes f-theta de la serie STY:STY-xxxx-aaa-zzz-dd-A

STY--- Lentes f-theta láser serie STY
xxxx: longitud de onda del láser, 1064 significa 1064 nm, 10,6 significa 10,6 um.
yyy---- campo de marca (campo de escaneo), yyy x yyy mm
zzz---- distancia focal efectiva en mm
dd------ pupila de entrada (diámetro máximo permitido del rayo láser de entrada) en mm (opcional)
A ------ otros

Observación: (1) La lente f-theta consta de 3 lentes y una ventana/vidrio protector.El recubrimiento es una capa dieléctrica.La transmisión es >99% a 1064nm.Dos lados del cristal protector están recubiertos de AR a 1064 nm.

(2) En las siguientes tablas, las abreviaturas son las siguientes: FL significa distancia focal efectiva;EP significa máx.diámetro del haz de entrada;SAR significa área de escaneo, AS significa tope de apertura;WD significa distancia de trabajo;OD significa máx.diámetro exterior;MT significa rosca de montaje, fs significa sílice fundida, SA significa máx.ángulo de escaneo diagonal completo;L2 (a1) significa separación de espejos recomendada;a2 significa el segundo espejo a la brida, L1 significa la distancia entre el segundo espejo y la lente de escaneo, SL significa longitud de escaneo, Longitud significa la longitud total de la lente de escaneo, WC significa enfriado por agua.

(1) Lentes de escaneo de 532 nm serie STY (lentes F-theta)

Lentes telecéntricos F-Theta de 532 nm / Lente de escaneo Lente F-Theta de 515 - 540 nm / Sílice fundida 1

Lente F-theta de 515-540 nm serie STY (sílice fundida)

Nuevo modelo	Viejo modelo	Florida milímetros	WD milímetros	PE milímetros	Ángulo de escaneo	Área de escaneo milímetros	FSD µm	sobredosis milímetros	MONTE
ESTILO-F-170R-515-540		170	216,37	10	±26,3º	Φ156/110×110	16.6	109	M85x1
ESTILO-F-170-510-550	STY-510-550-100-170	170	221.09	10	±25º	Φ148/100×100	17,5	90	M85x1
ESTILO-F-225-510-550	STY-510-550-156-225	225	247,51	18	±28º	Φ220/156×156	12.17	120	M85x1
ESTILO-F-255-510-550	STY-510-550-170-255	255	367,81	14	±27,5º	Φ240/170×170	17	120	M85x1
ESTILO-F-350-14-510-550	STY-510-550-212-350	350	283,37	14	±23,7º	Φ300/212×212	24,5	122	M85x1
ESTILO-F-450-14-510-550	STY-510-550-315-450	450	526.39	14	±28º	Φ445/315×315	31.29	120	M85x1
ESTILO-F-840-20-510-550	STY-510-550-550-840	840	960.17	20	±28º	Φ778/550x550	40,9	120	M85x1
ESTILO-F-1150-510-550	STY-510-550-800-1150	1150	1249.47	18	±28º	Φ1131/800x800	40,9	120	M85x1

Lente F-theta de 532 nm serie STY (vidrio óptico)

Nuevo modelo	Viejo modelo	Florida milímetros	WD milímetros	PE milímetros	SA	RAE milímetros	FSD µm	sobredosis milímetros	MONTE
ESTILO-F-63-532	STY-532-35-63	63	58	8	±22º	Φ50/35x35	7.6	90	M85x1
ESTILO-F-80-532	STY-532-50-80	80	91,6	10	±22º	Φ70/50X50	12	90	M85x1
ESTILO-F-100B-532	STY-532-58-100-10	100	110.37	10	±25º	Φ82/58x58	9.7	90	M85x1
STY-F-100R-532	STY-532-58-100-12	100	112,77	12	±25º	Φ82/58x58	8	90	M85x1
ESTILO-F-120-532	STY-532-74-120	120	132	12	±25º	Φ105/74x74	10	90	M85x1
ESTILO-F-160-532	STY-532-110-160	160	183.18	12	±28º	Φ155/110x110	12.8	90	M85x1
ESTILO-F-160-532-58	STY-532-98-160-58	160	186,88	12	±28º	Φ155/110x110	13	90	M85x1
ESTILO-F-165B-532	STY-532-115-165	165	189,89	20	±28º	Φ1162/115x115	8	120	M85x1
ESTILO-F-240B-532	STY-532-145-237	237	252,31	20	±25º	Φ207/145x145	11.53	120	M85x1
ESTILO-F-254-10LNS-532	STY-532-165-254	254	261,51	14	±28º	Φ235/165x165	dieciséis	105	M85x1
ESTILO-F-255-20-532	STY-532-165-255	255	294.0	20	±26º	Φ233/165x165	12.5	120	M85x1
ESTILO-F-280-532	STY-532-200-280	280	283,46	12	±28º	Φ273/200x200	22	90	M85x1
ESTILO-F-290-20-532	STY-532-190-290	290	335,98	20	±26,5º	Φ268/190x190	14.1	120	M85x1
ESTILO-F-330B-532	STY-532-203-330B	330	397,46	14	±25º	Φ287/203x203	22.9	105	M85x1
ESTILO-F-330C-532	STY-532-203-330C	330	388.27	14	±25º	Φ287/203x203	22.9	120	M85x1
ESTILO-F-410-532	STY-532-283-410	410	474	15	±28º	Φ400/283x283	26.6	120	M85x1
ESTILO-F-480-532	STY-532-317-480	480	565	20	±28º	Φ448/317x317	31.15	120	M85x1
ESTILO-F-535B-532	STY-532-370-535B	535	623,67	20	±28º	Φ532/370x370	26.04	125	M85x1
ESTILO-F-600-20-532	STY-532-400-600	600	656,71	20	±27º	Φ565/400x400	29.2	140	M85x1

Lente F-theta de 532 nm serie STH

sth series f-theta lens

Modelo	Florida milímetros	WD milímetros	PE milímetros	SA máximo	RAE milímetros	FSD µm	Espejos L2/L1 milímetros	MONTE
STH-532-70-100-12	100	114,5	12	±28º	70x70	10	16/16	M85x1/M79x1
STH-532-110-160-12	160	186	12	±28º	110x110	dieciséis	16/16	M85x1/M79x1
STH-532-140-210-12	210	234	12	±28º	140x140	21	16/16	M85x1/M79x1
STH-532-175-254-12	254	262	12	±28º	175x175	25	16/16	M85x1/M79x1
STH-532-230-330-12	330	359	12	±28º	230x230	33	16/16	M85x1/M79x1
STH-532-350-500-12	500	540	12	±28º	350x350	50	16/16	M85x1/M79x1

Lentes F-theta de 532 nm serie STW

Número de pieza	FL (mm)	WD (mm)	SAR (mm)	SA	EP (mm)	FSD (μm)	toneladas (mm)	Material
STW-532-65-120Q	120	155,6	65*65	20°	12	10-15	M85*1	Cuarzo
STW-532-70-100	100	98,98	70*70	±28°	10	17-28	M85*1	Vaso
STW-532-70-100N	100	106,5	70*70	±25°	10	9-11	M85*1	Vaso
STW-532-90-120A	120	132,65	90*90	±25°	8	8-13.6	M85*1	Vaso
STW-532-90-120B	120	132,65	90*90	±25°	8	8-13.6	M85*1	Vaso
STW-532-90-120N	120	134,98	90*90	±25°	10	10-10	M85*1	Vaso
STW-532-90-160Q	160	209.61	90*90	25°	14	12-12	M85*1	Cuarzo
STW-532-100-160Q	160	198.21	100*100	±22°	10	15-21	M85*1	Cuarzo
STW-532-110-170Q	170	216,7	110*110	±25°	10	20-25	M85*1	Cuarzo
STW-532-115-165	165	183,5	115*115	±20°	10	17-20	M851/M551	Vaso
STW-532-115-165N	165	190.22	115*115	±25°	10	27.2-29.2	M85*1	Vaso
STW-532-115-170	170	195,4	115*115	±25°	14	20-23	M85*1	Vaso
STW-532-135-200H	200	230.85	135*135	25°	20	10-12	M85*1	Cuarzo
STW-532-150-254	254	280	150*150	±25°	10	20-22,5	M85*1	Vaso
STW-532-150-254B	254	293,98	150*150	±24°	10	19-20	M85*1	Vaso
STW-532-155-250-V1	250	286,46	155*155	±25°	20	12-17	M85*1	Cuarzo
STW-532-165-255-D20	255	293,3	165*165	±28°	20	12.3-24.6	M85*1	Vaso
STW-532-165-260Q	260	338.19	155*155	±25°	14	18-26	M95*1	Cuarzo
STW-532-170-254Q	254	302.61	170*170	±22°	10	23-38	M85*1	Cuarzo
STW-532-180-254	254	303.3	180*180	±10,6°	10	23-31	M85*1	Vaso
STW-532-195-351-D10	351	390.52	195*195	±22,5°	10	31,2-33,8	M85*1	Vaso
STW-532-255-410	410	450.54	225*225	±22°	14	26,6-29,8	M85*1	Vaso
STW-532-297-420-D15	420	477,75	297*297	±28,5°	15	25-36	M85*1	Vaso
STW-532-355-520	520	599,2	335*335	±25,7°	dieciséis	32-35	M102/M85*1	Vaso
STW-532-500-700	750	911.2	510*510	±27,7°	dieciséis	36.9-38	M85*1	Vaso

Lentes F-theta de 532 nm serie STC

Número de pieza	FL (mm)	WD (mm)	SAR (mm)	EP (mm)	toneladas (mm)
STC-532-40-65	sesenta y cinco	73,5	40*40	10	M85*1
STC-532-70-100	100	114	70*70	12	M85*1
STC-532-110-160	160	180	110*110	12	M85*1
STC-532-150-210	210	232,5	150*150	12	M85*1
STC-532-165-255-20	255	294	165*165	20	M85*1
STC-532-175-254	254	287	175*175	12	M85*1
STC-532-220-330	330	355	220*220	12	M85*1
STC-532-235-330-16	330	354,6	235*235	dieciséis	M85*1
STC-532-350-500	500	539	350*350	12	M85*1
STC-532-400-600-20	600	792	400*280	20	M85*1
STC-532-600-960-30	965	1055.5	600*600	30	M112*1

Lente telecéntrica F-theta de 532 nm serie STY (sílice fundida)

Nuevo modelo	Viejo modelo	Florida milímetros	WD milímetros	PE milímetros	SA máximo	SAR, mm (redondo/cuadrado)	FSD µm	sobredosis milímetros	IA máxima (o)	MONTE
ESTILO-F-63T-510-550	STYT-510-550-23-63	63	82.10	10	±16º	Φ33/23x23	6.2	90	1	M85x1
ESTILO-F-88T-14-510-550	STYT-510-550-37-88	88	100.63	14	±17º	Φ52/37x37	10	120	1.9	M85x1
ESTILO-F-100T-510-550	STYT-510-550-54-100	100	142.2	10	±20,7º	Φ76/54x54	13.5	120	0,38	M85x1
ESTILO-F-100T-14-510-55-	STYT-510-550-50-100	100	136,4	14	±21º	Φ70.7/50x50	7	120	1.3	M85x1
ESTILO-F-167T-14-510-550	STYT-510-550-90-167	167	232.23	14	±21º	Φ127/90x90	11.61	140	3	M85x1

Lente F-theta telecéntrica de 532 nm serie STY (vidrio óptico)

Nuevo modelo	Viejo modelo	Florida milímetros	WD milímetros	PE milímetros	Ángulo de escaneo maxi	SAR, mm (redondo/cuadrado)	FSD µm	sobredosis milímetros	Máximo A (o)	MONTE
ESTILO-F-100T-532	STYT-532-50-100	100	125.04	15	±21,5º	Φ71/50x50	6.5	120	3.2	M85x1
ESTILO-F-110T-532	STYT-532-60-110	110	132,94	15	±21,5º	Φ83/60x60	7.2	120	3.2	M85x1
ESTILO-F-170T-532	STYT-532-91-170	170	214,66	14	±21,8º	Φ129/91x91	11.8	140	3	M85x1
ESTILO-F-170T-20-532	STYT-532-100-170	170	204,79	20	±24º	Φ141/100X100	8.53	164	4	M102x1

Lentes de escaneo de 532 nm serie STY-WT

Número de pieza	FL (mm)	Ángulo de escaneo (±°)	Longitud de escaneo (mm)	SAR (mm)	EP (mm)	Tamaño de enfoque (um)	Longitud (mm)	WD (mm)	MONTE
STY-532-70-100-WT	100	25°	87.0	70x70	14.0	12.0	50.0	100.0	M85x1
STY-532-90-120-WT	120	25°	102.0	90x90	8.0	10.8	38,85	134.0	M85x1
STY-532-100-162-WT	162	23°	132,9	100x100	7.0	-	25.2	183,4	M39/M55
STY-532-115-165-WT	165	20°	163.0	115x115	10.0	18.5	48.0	186.0	M85x1
STY-532-148-233-WT	234	26°	211.0	148x148	10.0	-	55.3	282.0	M85x1
STY-532-150-254-WT	254	25°	220.0	150x150	10.0	21,5	51.0	280.0	M85x1
STY-532-225-410-WT	410	25°	366.0	225x225	15.0	15.0	48,94	443,7	M85x1
STY-532-350-508-WT	508	25°	500.0	350x350	16.0	15.0	57.0	581.0	M85x1
STY-532-510-740-WT	740	20°	721.0	510x510	16.0	18.5	65.0	896,5	M85x1
STY-532-550-768-WT	768	28°	710.0	550x550	16.0	24.0	58.0	839.0	M102x1

(2) Lentes de escaneo de 532 nm serie STS (lentes F-theta)

Lentes telecéntricos F-Theta de 532 nm / Lente de escaneo Lente F-Theta de 515 - 540 nm / Sílice fundida 3

Lentes ƒ-Theta estándar de la serie STS a 532 nm (sílice fundida)

número de pieza estándar, 532 nm	número de pieza baja absorción 515-545nm	Florida milímetros	SA ±°	longitud de escaneo milímetros	RAE milímetros	PE milímetros	COMO milímetros	Longitud milímetros	sobredosis milímetros	WD milímetros
STS-3100/121	STS-3100/292	112,8	26.6	105.1	74x74	5.0	19.2	49.0	89.0	151,5
STS-3260/121	STS-3260/292	259,9	25,8	231.0	162x162	10.0	26.0	61.0	105.0	325,4
STS-1330/121	STS-1330/292	347,9	24.0	303.5	212x212	14.0	36.0	108.4	122.0	279.0

Lentes ƒ-Theta estándar de la serie STS a 532 nm (vidrio óptico)

número de pieza estándar, 532 nm	Florida milímetros	SA	SL	RAE milímetros	PE milímetros	parada de apertura milímetros	Longitud milímetros	DE, mm	MONTE	WD milímetros
STS-0063/121	62,9	19.6	42,5	30x30	7.0	15.0	35,6	59.2	M39/M55	76.0
STS-0101/121	89,7	25.4	79,4	58x58	6.0	18.0	40.0	90.0	M85x1	97.0
STS-0163/121	148.0	21.4	111.4	77x77	7.0	20.0	43.3	89.0	M85x1	162,7
STS-2163/121	148,3	31.2	160,8	114x114	10.0	29.0	66.0	128.0	M85x1	173,4
STS-0162/121	162.1	23.0	132,8	100x100	7.0	17.4	25.2	59.2	M39/M55	183,4
STS-3164/121	162,8	30.0	177,7	120x120	10.0	28.0	46,6	106.0	M85x1	186,5
STS-1254/121	233,5	26.0	210,9	148x148	10.0	24.7	55.3	109.0	M85x1	282.0
STS-0300/121	278,7	29.0	281.1	200x200	14.0	29.0	78.0	128.0	M85x1	326,4
STS-0508/121	520,5	25.2	466,9	330x330	16.0	43.0	56,9	127.0	M85x1	594,7
STS-0825/121	768,6	28.0	781.0	552x552	16.0	33.0	58.0	130.0	M102x1	839.2

Lentes telecéntricas ƒ-Theta serie STS a 532 nm (sílice fundida)

número de pieza estándar, 532 nm	número de pieza baja absorción 515-545nm	Florida milímetros	SA ±°	SL milímetros	RAE milímetros	PE milímetros	COMO milímetros	Longitud milímetros	sobredosis milímetros	WD milímetros
STS-4031/121	STS-4031/292	32.2	4.0	8.9	6x6	10.0	16.5	39,8	90.0	28.4
STS-3046/121	STS-3046/292	48.1	7.6	9.9	7x7	15.0	26.0	64,9	90.0	60.2
STS-3050/121	STS-3050/292	58,5	14.8	29,9	20x20	6.0	21.0	39,8	87.0	79,3
STS-4010/121	STS-4010/292	100.0	14.0	49,5	35x35	10.0	30.0	78,7	106.0	130,7
STS-3161/121	STS-3161/292	163,9	21.0	126	90x90	10.0	26.6	98.0	122.0	219.0

Lentes telecéntricas ƒ-Theta serie STS a 532 nm (vidrio óptico)

número de pieza estándar, 532 nm	Florida milímetros	SA ±°	SL milímetros	RAE milímetros	PE milímetros	COMO milímetros	Longitud milímetros	sobredosis milímetros	MONTE	WD milímetros
STS-0058/121	53.1	11.8	21.8	15x15	6.0	25,5	40,7	90.0	M85X1	52,6
STS-0055/121	59.3	14.0	28,5	20x20	10.0	16.9	58.0	90.0	M85X1	73.2
STS-0080/121	77.0	26.6	68,7	49x49	14.0	22.8	83,8	107.0	M85X1	74.2
STS-1094/121	88.0	17.4	52,5	36x36	16.0	33,8	66,3	83.0	70.00	107.3
STS-5100/121	100.1	29.2	97,6	69x69	10.0	30.0	85,5	128.0	M85X1	127,7
STS-5165/121	162,7	19.6	109,6	75x75	10.0	53,9	128,5	136.0	M85X1	194,6
STS-0141/121	171.0	11.9	70,7	50x50	10.0	98,4	70,6	108.0	M85X1	198,4
STS-0200/121	198,5	15.6	107.2	75x75	20.0	111,6	93,9	142.0	TK133.0	231,9
STS-0220/121	201.5	29.2	197.1	139x139	10.0	46.0	160.0	265.0	TK267.0	280,5
STS-0221/121	201.5	29.2	197.1	139x139	10.0	46.0	176,7	281.0	TK267.0	265,9

(3) Lentes F-theta / Telecéntricas F-theta de 515/532 nm serie STK

Modelo	Florida (mm)	PE (mm)	RAE (mm)	SA (grado)	FSD (um)	WD (mm)	Telecentricidad	sobredosis (mm)	Longitud (mm)	MONTE
STK-515-28-79	70	14	Φ40/28x28			82.2	<1o			M85x1
STK-532-40-110	110	14	Φ57/40X40			149	<2o			M85x1
STK-532-80-163	163	10	Φ113/80X80			227	<1,1 o			M85x1
STK-515-150-350	350	30	150x150	±18	20	464	<7 o	205	157	M110x1
STK-515-162-250	250	10	Φ230/162X162			319	<5			M85x1
STK-532-165-250	250	20	Φ233/165X165			300				M83.5x1
STK-532-165-255	255	20	Φ255/165x165			272	<16o			M85x1
STK-532-170-260	260	20	Φ240/170X170			360	<1,5o			M85x1
STK-532-230-350	350	dieciséis	Φ327/230x230			381				M85x1

Si no puede encontrar una lente f-theta adecuada, por favordescarga el formulario aquíy envíenos por correo electrónico su formulario completo.Podemos diseñar y fabricar lentes personalizados de acuerdo con sus requisitos específicos.

etiqueta:

Persona de Contacto: Steven

Teléfono: +86 15671598018

Fax: 86-027-51858989

Otros productos

Lentes telecéntricos F-Theta de 532 nm / Lente de escaneo Lente F-Theta de 515 - 540 nm / Sílice fundida

Lentes telecéntricos F-Theta de 532 nm / Lente de escaneo Lente F-Theta de 515 - 540 nm / Sílice fundida

Lentes telecéntricos F-Theta de 532 nm / Lente de escaneo Lente F-Theta de 515 - 540 nm / Sílice fundida

Lentes F-Theta

Lentes F-Theta de 532nm

Lente de la exploración

Lente F-theta de 532 nm/lente de escaneo, lente F-theta de 515-540 nm/sílice fundida

(1) Lentes de escaneo de 532 nm serie STY (lentes F-theta)

Lente F-theta de 515-540 nm serie STY (sílice fundida)

Lente F-theta de 532 nm serie STY (vidrio óptico)

Lente F-theta de 532 nm serie STH

Lentes F-theta de 532 nm serie STW

Lentes F-theta de 532 nm serie STC

Lente telecéntrica F-theta de 532 nm serie STY (sílice fundida)

Lente F-theta telecéntrica de 532 nm serie STY (vidrio óptico)

Lentes de escaneo de 532 nm serie STY-WT

(2) Lentes de escaneo de 532 nm serie STS (lentes F-theta)

Lentes ƒ-Theta estándar de la serie STS a 532 nm (sílice fundida)

Lentes ƒ-Theta estándar de la serie STS a 532 nm (vidrio óptico)

Lentes telecéntricas ƒ-Theta serie STS a 532 nm (sílice fundida)

Lentes telecéntricas ƒ-Theta serie STS a 532 nm (vidrio óptico)

(3) Lentes F-theta / Telecéntricas F-theta de 515/532 nm serie STK

Óptica y cristales DOE,

Expansor de haz de zoom,
