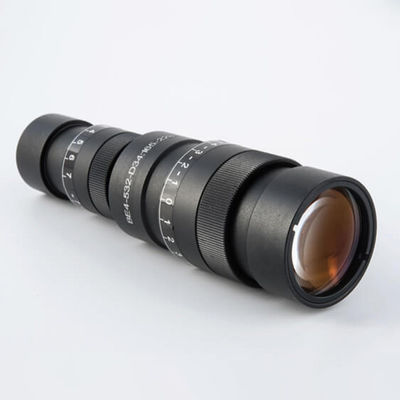

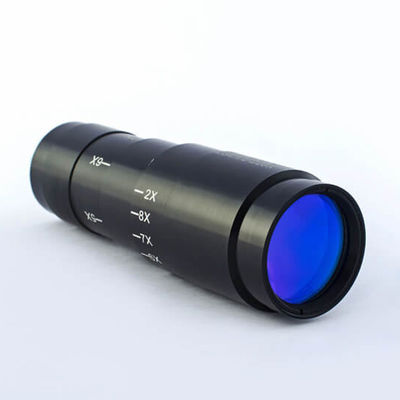

Expansor de haz fijo / zoom / motorizado 1064nm / 532nm / 355nm / 266nm

Expansor de haz 1064 / 532 / 355 / 266 nm

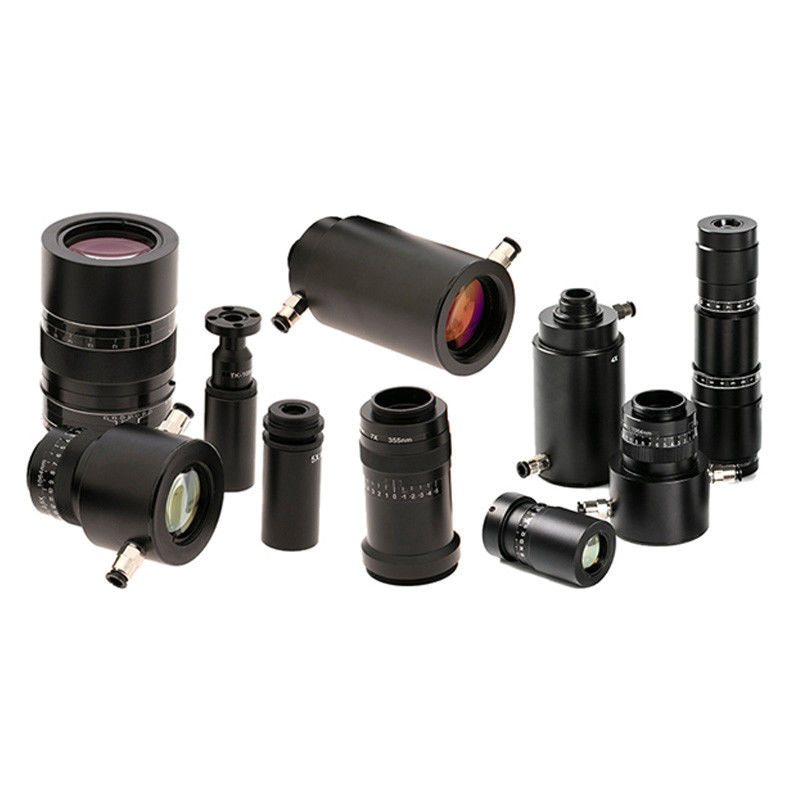

Ofrecemos 3 tipos de expansores de haz: expansores de haz fijo, expansores de haz con zoom y expansores de haz motorizados en varias longitudes de onda de 266 nm, 343-355 nm, 405 nm, 633 nm, 515-545 nm, 808-980 nm, 1030-1090 nm, 155 nm, 1850-1980 nm. , 10,6um.Otras longitudes de onda y expansores de haz diseñados a medida están disponibles a pedido.Para obtener más información, no dude en contactarnos.

Las especificaciones de las lentes utilizadas en los expansores de haz son:

• Material: BK7 recocido fino, sílice fundida y ZnSe dependiendo de la longitud de onda del láser.

• Diámetro: -0,1 mm

• Espesor: ±0,1 mm

• Planitud: lamda/4

• Calidad de la superficie: 60-40 scratch-excavación

• Recubrimiento: Recubrimientos dieléctricos HR R > 99%

Descripción del número de pieza: BEST-xxx-yy-T-AA

• BEST --- Expansores de haz de la serie BEST, expansores de haz con zoom.

• xxxx------- longitud de onda del láser: 10,6 significa 10,6 um, 532 significa 532 nm, 633 significa 633 nm.

• yy -------- relación de expansión (aumento) en tiempos

• T ---------- tipo: T significa expansor de haz ajustable;Ninguno, significa expansor de haz fijo.Aquí ajustable significa que la distancia entre las 2 lentes interiores es un poco ajustable.El"ajustable" puede cambiar un poco el ángulo de divergencia del haz.

• AA -------- propósito especial.

Ejemplo: BEST-10.6-3: expansor de haz fijo de 10,6 um, 3x;BEST-10.6-3.5T: expansor de haz de zoom de 10.6um, máx.3,5x.

Podemos utilizar las siguientes abreviaturas en las tablas: WL=longitud de onda, MAG=aumento, CA=apertura clara, CA1=apertura clara de entrada, CA2=apertura clara de salida, D1=diámetro de entrada, D2=diámetro de salida, L1=longitud total de expansor de haz, M1=rosca de conexión o montaje, D=diámetro.

1. Expansores de haz de 1064 nm

Expansores de haz de 1064 nm serie BEH

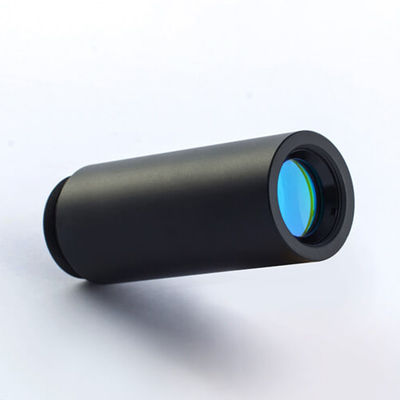

Expansores de haz fijo de 1064 nm serie BEH

Expansores de haz ajustable de 1064 nm serie BEH

Observación: La lente de entrada es de cuarzo y la lente de salida es de vidrio óptico.La lente de salida de vidrio óptico está disponible bajo pedido.

Expansores de haz serie BEG

Hay 2 tipos de contornos: trompeta (serie A) y cilindro (serie B).Para todas las trompetas, los diámetros exteriores de los extremos de entrada y salida son 26 mm y 36 mm respectivamente.El tornillo de montaje en la entrada es M22x0,75 mm pero el tornillo de montaje de los cilindros es M26x0,75.

Observación: La lente de entrada en BEG-1064-2.5AQ y BEG-1064-3AQ es de cuarzo y otras son de vidrio óptico.

Observación: La lente de entrada en BEG-1064-2.5BQ y BEG-1064-3BQ es de cuarzo y otras son de vidrio óptico.

Expansores de haz ajustable de 1064 nm serie BEST-C

Expansores de haz serie BEAL (1064/532/355 nm)

Nuestros expansores de haz se ensamblan utilizando una lente convergente y otra convergente.Como no hay un punto focal dentro del expansor de haz, se puede utilizar para potencias elevadas.Se realiza un tratamiento especial de lentes y mecánica para la aplicación UV para mejorar la vida útil y LIDT del expansor.Los aumentos estándar son de 1,1x a 10x.Expansores de haz para cualquier longitud de onda entre 266 y 2000 nm están disponibles bajo pedido.

Características

• Ampliación y diseño personalizados bajo petición.

• Vida útil extendida y LIDT para aplicaciones UV

• Informes individuales de elipticidad del haz, M2 y parámetros de estabilidad de puntería.

• Longitudes de onda personalizadas disponibles en el rango de 250-3000 nm

Especificaciones estándar:

Artículos típicos:

Expansores de haz serie YBE para láseres de 1 um

Los expansores de haz de la serie YBE están destinados a láseres de baja potencia (500 W), como los láseres de fibra dopada Nd:YAG y Yb que funcionan cerca de la longitud de onda de 1 um.Los expansores de haz son de diseño galileano y utilizan sulfuro de zinc multiespectral para la óptica que tiene una absorción a 1 um de 0,0005 cm-1 (similar al ZnSe a 10,6 um).ZnS también tiene 20 veces la conductividad térmica de la sílice fundida y un índice de refracción más alto.El índice de refracción permite utilizar un diseño de dos elementos en lugar de tres elementos.

2. Expansores de haz de 532 nm

Expansor de haz ajustable de 532 nm serie BEST-C

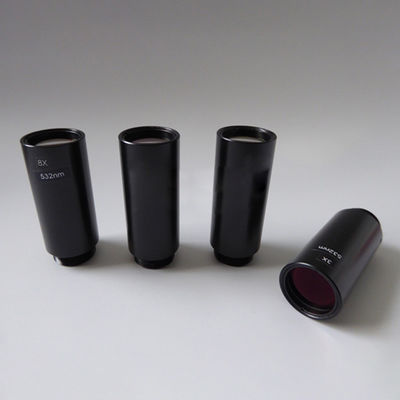

Expansores de haz fijo de 532 nm serie BEH

Expansores de haz ajustable de 532 nm serie BEH

Observación: La lente de entrada es de cuarzo y la lente de salida es de vidrio óptico.La lente de salida de vidrio óptico está disponible bajo pedido.

Expansores de haz serie BEAL

3. Expansores de haz de 355 nm

Expansor de haz ajustable de 355 nm serie BEST-C

Expansores de haz fijo de 355 nm serie BEH

Expansores de haz ajustable de 355 nm serie BEH

Observación: Todas las lentes son de cuarzo.

Expansores de haz serie BEAL

Expansores de haz ajustable de 355 nm serie BEST-W

4. Expansores de haz de 266 nm

Expansores de haz de 266 nm serie BEST-W

5. Montaje del expansor de haz

Los soportes del expansor de haz se utilizan para sujetar un expansor de haz, un diodo piloto rojo y espejos con el tornillo M22x0,75 mm.Son ajustables en 4D para la alineación de la óptica en ángulos y posiciones.

• Modelo: SMH-13-048

• 4D ajustable (ajustable en 4 ejes) (recorrido en dirección X e Y ±2 mm, inclinación en dirección X y Z ±4 grados)

• Adecuado para el expansor de haz con un tornillo de M22x0,75 mm.

• Dimensión: 60x60x45mm

Soportes de expansión de viga hechos a medida disponibles bajo pedido.
