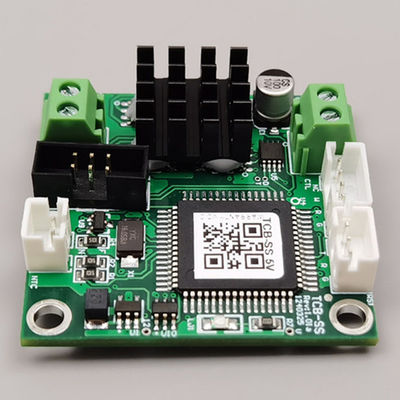

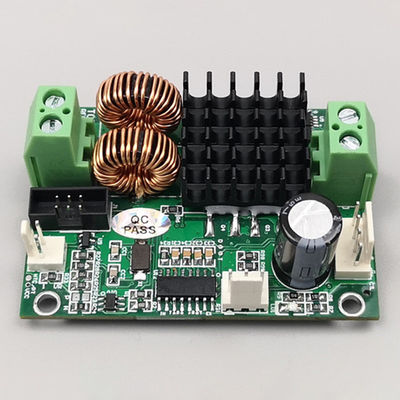

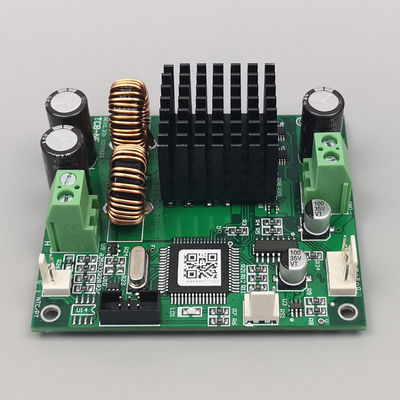

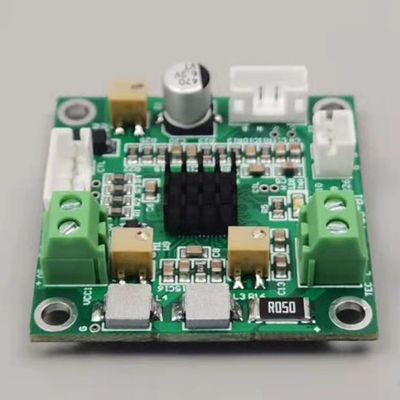

Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC

Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC
Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC

Ampliación de imagen :  Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC

Datos del producto:
Nombre de la marca: Sintec Optronics
Número de modelo: Serie STJ
Pago y Envío Términos:
Tiempo de entrega: Las existencias
Condiciones de pago: T/T vía banco
Contacto

Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC

descripción
Resaltar:

Tabla de control de temperatura de alta precisión

,

Control de temperatura del conductor del TEC

,

Tabla de control de la temperatura

Tabla de control de temperatura con conductor TEC

Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC 0

Número de la parte Estabilidad temporal Capacidad de conducción (máximo) Voltado de alimentación (V) Tamaño ((mm) Características
Se trata de un proyecto de investigación de la Unión Europea. 0.01 Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. Entre 5 y 24 75*65 Versión genérica, NTC
Se trata de un sistema de control de las emisiones de gases de efecto invernadero. 0.01 Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. Entre 5 y 24 75*65 Versión PT100
Se aplicará a los vehículos de las categorías A y B. 0.01 Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. Entre 5 y 24 75*65 Versión PT1000
Se aplicará el procedimiento siguiente: 0.01 El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. 7 a 24 años 95*65 Versión genérica con potencia mejorada
Se aplicará a las empresas de servicios de telecomunicaciones de la Unión Europea. 0.01 El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. 7 a 24 años 95*65 Versión PT100
Se aplicará a los vehículos de las categorías IIa y IIIa. 0.01 El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. 7 a 24 años 95*65 Versión PT1000
Se trata de un proyecto de investigación. 0.01 Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. Entre 5 y 24 60*42 Versión en miniatura
Se aplicará el método de evaluación de la calidad de los productos. 0.01 Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. Entre 5 y 24 60*42 Versión PT100
Se aplicará el método de evaluación de la calidad de los productos. 0.01 Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. Entre 5 y 24 60*42 Versión PT1000
Se aplicará el procedimiento siguiente: 0.1 Las condiciones de las condiciones de ensayo se determinarán en el anexo IV. Entre 5 y 24 60*42 Versión NC simplificada
Se aplicará el procedimiento de evaluación de la compatibilidad con el mercado. 0.01 4.5V2.5A 7 a 24 años 60*42 Adecuado para TEC pequeñas
Se trata de un proyecto de ley de la Unión Europea. 0.01 4.5V3A 5 60*42 Adecuado para TEC pequeñas
Se aplicará el procedimiento de evaluación de los resultados de los ensayos. 0.01 4.5V3A 5 40*40 Versión en miniatura
Se aplicará el método de evaluación de la seguridad de los vehículos. 0.001 4.4V2.8A 5 40*40 PID analógico, de ajuste rápido, dispositivo DFB/TO

Observaciones: el NE/NE-AH/NC utiliza por defecto un sensor de temperatura NTC de 10k, PT100 o PT1000 son opcionales, otros modelos sólo admiten NTC.

1Detalles de la STXF-TCB-NE-AH:

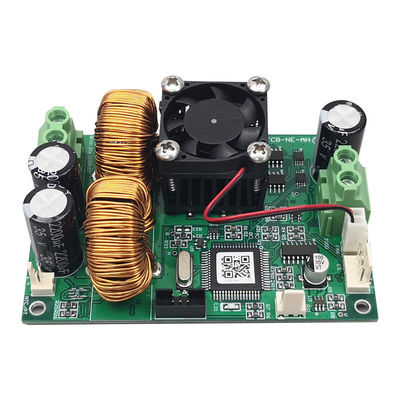

STXF-TCB-NE-AH es una placa de control de temperatura para chips de refrigeración semiconductores (también conocidos como refrigeradores termoeléctricos TEC), que contiene un control PID completo.y la precisión del control de temperatura puede alcanzar 0Este dispositivo admite el sensor de temperatura NTC de 10k más utilizado, TEC puede tener múltiples configuraciones y la fuente de alimentación es de alimentación continua.Esta placa es la versión de alta corriente de STXF-TCB-NEEs adecuado para el control de temperatura de alta potencia y alta precisión, como el control de temperatura de alta potencia.

Características:

  • Algoritmo de control del PID
  • Alta precisión, hasta 0,01 grados
  • Amplio rango de tensión TEC: 2~24V
  • Gran rango de corriente TEC: 18A nominal (si la tensión de alimentación es igual o inferior a 12V, la corriente puede alcanzar los 24A)
  • Control bidireccional, apoyo de calefacción y refrigeración
  • Configuración TEC es flexible
  • Puede establecer y detectar la temperatura a través del puerto serie (protocolo de código ASCII, admite el ordenador con su propio super terminal, todo el mundo puede usarlo)
  • Tiene alarma, salida de señal lista y entrada de señal TEC cerrada
  • Modo de control: tensión continua

Aplicaciones:

  • Sistema de control de temperatura con TEC (enfriador de semiconductores, enfriador termoeléctrico) como elemento de control de temperatura
  • Apto para el control de temperatura de los diodos láser, pero no limitado a ellos
  • Apto para diversos campos como la industria y los electrodomésticos
  • Control de la temperatura por PCR, etc.

Parámetros técnicos principales:

  • Tensión de alimentación de la placa: 7,5 a 27 V (se recomiendan tensiones estándar como 7,5/12/15/24, la tensión nominal TEC es preferiblemente igual o ligeramente superior a la tensión de alimentación,si la tensión nominal TEC es inferior a la tensión de alimentación, también puede establecer la relación de salida máxima)
  • Corriente de alimentación de la placa: determinada por la potencia máxima real del TEC
  • TEC voltaje: 2V 24V (dependiendo del voltaje de la fuente de alimentación)
  • Corriente TEC: 18A nominal (si la tensión de alimentación es igual o inferior a 12V, la corriente puede alcanzar los 24A)
  • Sensor de control de temperatura: 10k NTC (el valor predeterminado de B es 3950, el valor real de B no está limitado, solo afecta la temperatura absoluta, no la temperatura relativa,básicamente sin sentido para el control de la temperatura), PT100 opcional
  • Precisión de control de la temperatura: 0,01°
  • Precisión de ajuste de la temperatura: 0,01°
  • Rango de medición del control de temperatura de la versión NTC: -60 - +170 grados
  • Rango de temperatura de control de la versión NTC: -20 - +100 grados
  • Las mediciones de la temperatura de control PT100/PT1000 se realizarán en un rango de -60 a +212 grados.
  • El valor de la temperatura de control de la unidad PT100/PT1000 será de -50 a +200 grados.
  • Temperatura predeterminada de fábrica: 25° o especificada por el usuario
  • Temperatura ambiente de trabajo: -40 a +45 grados
  • Temperatura ambiente de almacenamiento: -40 a +60 grados
  • Humedad del ambiente de trabajo: 0-95%
  • Dimensiones: 65 mm*95 mm, altura: 35 mm

Información sobre los pedidos:

  • Nombre del producto: tablero de control de temperatura
  • Modelo del producto: STXF-TCB-NE-AH/-X
  • -X: Opcional sonda PT100 o PT1000, omitiendo -X significa que la sonda NTC es compatible por defecto
  • Por ejemplo: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Método de control:

La placa utiliza la comunicación en serie para modificar y monitorear la información.

  • La unidad de visualización de control de temperatura hecha por nosotros como STXF-DISP-TCB (conectar el puerto serie de la placa de control de temperatura a la pantalla de visualización)
  • Nuestro software de PC STXF-TCBMate (conectar el puerto serie de la placa de control de temperatura al ordenador)
  • Utilice directamente el puerto serial para emitir el control de comandos (utilizando un microcontrolador o un PC)

2. Productos y accesorios relacionados para paneles de control de temperatura:

Nombre Especificaciones Ventilación de alimentación (V) Características
Panel de visualización del control de temperatura Se aplicará el procedimiento de evaluación de la compatibilidad con el mercado. 5,7-24 Panel de control de temperatura de la serie STXF-TCB
Panel de visualización del control de temperatura Se aplicará el método de evaluación de la seguridad de los vehículos. 5,7-24 Panel de control de temperatura de la serie STXF-TCB de soporte con panel de metal
Panel de visualización del control de temperatura Se aplicará el método de evaluación de la calidad de los productos. 5 Panel de control de temperatura de la serie STXF-TCB
Panel de visualización del control de temperatura Se aplicará el método de evaluación de los riesgos. 5 Panel de control de temperatura de la serie STXF-TCB de soporte con panel de metal
Línea de comunicación del TCB Se aplicará el método de evaluación de la calidad de los productos.   Panel de control de temperatura de la serie STXF-TCB
Conversor de RS232 a RS485 Se aplicará a los vehículos de las categorías M1 y M2.
Placa de eje de serie El número de conexión:   HUB de RS232
Cable USB a serie Se trata de la UTR-01.

Información sobre el panel de visualización del control de temperatura STXF-DISP-TCB ((DW):

El panel de visualización de control de temperatura STXF-DISP-TCB(DW) admite STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA y otras placas de control de temperatura.El valor de la temperatura y varios parámetros relacionados se pueden establecer a través del tablero de visualización de control de temperatura, y la información de control de temperatura actual se puede ver de forma intuitiva.o puede instalarse directamente en el panel como interfaz de monitoreo de la placa de control de temperatura.

Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC 1

Características:

  • Se puede instalar fácilmente en el panel de equipos del cliente
  • Apoyar la gama completa de tableros de control de temperatura STXF-TCB
  • Apoyar el ajuste de varios parámetros
  • Indicación de la temperatura de soporte como curva
  • Tiene un puerto de entrada de energía de 7-28V, y un puerto de entrada / salida de energía de 5V y se puede suministrar energía a través de uno de ellos

Información sobre los pedidos:

  • Nombre del producto: tablero de visualización de control de temperatura
  • Modelo de producto: STXF-DISP-TCB/-P(DW) -P: el sufijo A -P significa un panel negro.
  • Por ejemplo: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

Diagrama de conexión eléctrica:

Tablero de control de temperatura de alta precisión con modo de salida continua del controlador TEC 2
