Datos del producto:
|
Alta luz: | Cabezales de soldadura láser de mano,Cabeza de soldadura de galvanómetro |
---|

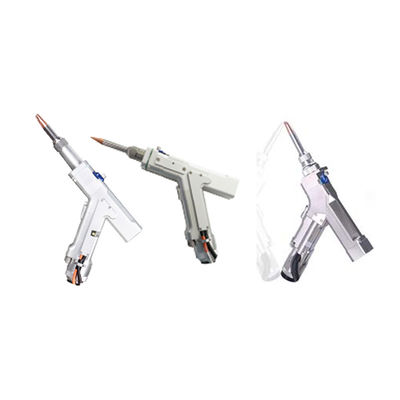

Este cabezal de soldadura podría ser ampliamente utilizado en procesos de soldadura complejos e irregulares, como gabinetes, cocinas, escaleras, estantes, parrillas, barandas de puertas y ventanas de acero inoxidable, cajas de distribución, muebles de acero inoxidable y otras industrias.Es un reemplazo perfecto de la soldadura por arco de argón tradicional para soldar placas delgadas de acero inoxidable, placas de hierro, placas de aluminio y otros materiales metálicos.
El diseño interno inteligente y el sistema de control interactivo amplían el rango de tolerancia y el ancho de soldadura de las piezas de procesamiento, resuelven la desventaja del punto de soldadura láser menor y brindan una mejor formación de soldadura.
La forma liviana, el diseño ergonómico, la estructura avanzada y el rendimiento confiable garantizan un agarre cómodo y una operación simple.
Buena costura de soldadura, velocidad de soldadura rápida, sin consumibles, sin marcas de soldadura, sin decoloración, sin pulido posterior.
Este cabezal puede equiparse con una variedad de boquillas angulares para satisfacer las necesidades de soldadura de diferentes productos.
Modelo | STW-ND18 |
Rango de poder | 1500W |
Ancho ajustable | 0-4 mm |
Interfaz de fibra | QBH |
lente de colimación | 50 mm |
Distancia focal de la lente | 125/150 mm |
Peso | 1,36 kg |
Este cabezal láser de soldadura de fibra compuesta es rentable y tiene una gran ventaja en la soldadura de materiales altamente reflectantes y soldadura de alta potencia.
Adopta el motor para impulsar la lente del galvanómetro de los ejes X e Y con una variedad de modos de oscilación.Permite la pieza de trabajo con soldaduras irregulares, y la mayor holgura.Los parámetros de procesamiento pueden mejorar significativamente el rendimiento de la soldadura.
La estructura interna completamente sellada protege las partes ópticas de la contaminación por polvo.
Las piezas de la cortina de aire evitan que la escoria de soldadura entre en el interior del cabezal.
Ventanas protectoras fáciles de cambiar/reemplazar a través de la estructura del cajón.
Apto para conector QBH
Modelo | STW-ND80 | STW-ND60 | STW-ND24 | STW-ND15 |
Presión máxima de gasolina | 25bar | |||
Rango de ajuste horizontal | ±1,5 mm | |||
Rango de ajuste vertical | ±10 mm | |||
Apertura clara | 48 mm | 27 mm | 26 mm | |
Apertura efectiva | 32 mm | 50 mm | 27 mm | 27 mm |
Longitud focal de colimación | 100 mm | 100/150 mm | 100 mm | 75/100 mm |
Distancia focal de enfoque | 100/190 mm | 300 mm | 200 mm | 300 mm |
máx.potencia aplicable | 6kW | 6kW | 6kW | 1.5kW |
Dimensión (mm) | 441x141x120 | |||
Peso | 7,3 kg | 6,5 kg | 3,8 kg | 3,3 kg |

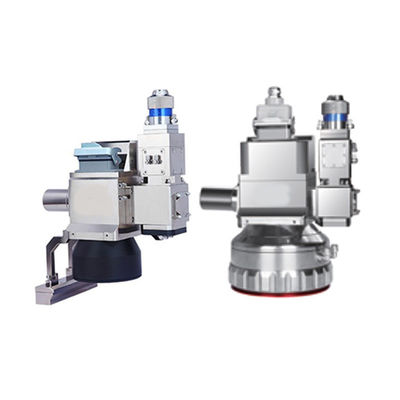

Este cabezal de soldadura por láser de fibra tiene una gran ventaja en velocidad de soldadura y alta precisión con alta eficiencia en soldadura multipunto.
Adopta los motores para impulsar la lente del galvanómetro del eje X, Y, la lente F-theta para enfocar con una variedad de modos de oscilación, todos los cuales pueden mejorar significativamente el rendimiento de la soldadura.
La estructura interna completamente sellada protege las partes ópticas de la contaminación por polvo.
Las piezas de la cortina de aire evitan que la escoria de soldadura entre en el interior del cabezal.
Apto para conectores QBH.
Modelo | STW-ND65 | STW-ND31 |
máx.potencia aplicable | 6kW | 4kW |
área de escaneo | 334x334mm | 210x210mm |
Longitud focal de colimación | 100 mm | 100 mm |
Distancia focal de enfoque | 600 mm | 250/400 mm |
Peso | 13,5 kg | 7,5 kg |

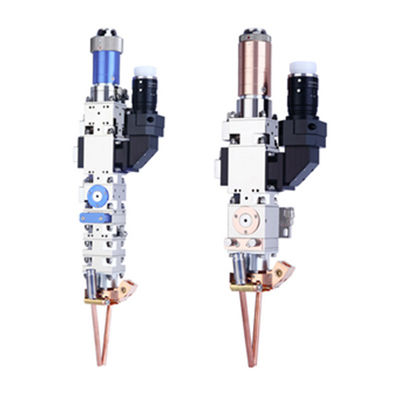

Diseño de alimentación de polvo de tres vías y alimentación de gas de una vía.
Ajuste de la presión de aire razonable para alimentar el polvo.
La estructura interna totalmente sellada protege la parte óptica de la contaminación por polvo.
Las piezas de enfriamiento aseguran que la lente esté a una temperatura razonable.
Bien combinado con varias fuentes de diodos.
Modelo | STW-ND66 | STW-ND45 |
máx.potencia aplicable | 6kW | 4kW |
Apertura clara | 50 mm | 46 mm |
Apertura efectiva | 48 mm | 46 mm |
Longitud focal de colimación | 100/150 mm | 100 mm |
Distancia focal de enfoque | 250/300 mm | 250/300 mm |
Peso | 6,6 kg | 5,5 kg |

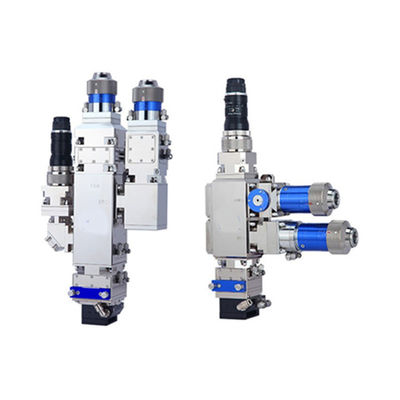

La fibra y el diodo están bien combinados
Una gran ventaja en la soldadura de materiales retrorreflectores como el cobre
y aluminio.
Reducción de salpicaduras de soldadura de diferentes materiales de soldadura.
Mejora de la velocidad, el acabado y la calidad de la soldadura.
Ampliamente utilizado en la soldadura de baterías de potencia y chapas finas, como válvulas de seguridad, polos de baterías, sellos de baterías, etc.
Modelo | STW-ND36 | STW-ND30 |
máx.potencia aplicable | 4kW | 2kW |
Apertura efectiva | 48 mm | 36 mm |
Longitud focal de colimación | F100*F100mm | F75*F100mm |
Distancia focal de enfoque | 200/250 mm | 200/250 mm |
Rango de ajuste vertical | ±4 mm | ±4 mm |
Peso | 5,5 kg | 3,2 kg |

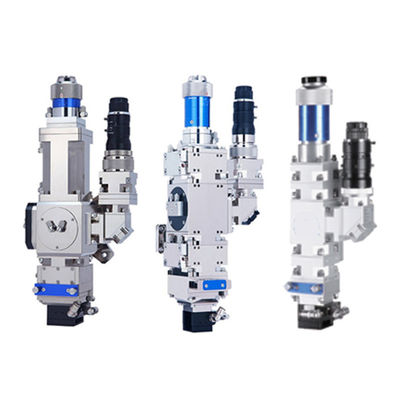

Ventaja rentable y fuerte en placas de soldadura.
Excelente rendimiento de soldadura con buen enfriamiento y diseño óptico.
Alta resistencia al polvo gracias a la estructura interna totalmente sellada, lo que garantiza la vida útil de la ventana protectora.
El módulo CCD podría equiparse con una cámara y una pantalla para lograr el seguimiento de la costura de soldadura.
Varias fuentes láser bien combinadas.
Modelo | STW-ND61 | STW-ND40 | STW-ND26 |
máx.potencia aplicable | 6kW | 4kW | 2kW |
Apertura clara | 48 mm | 48 mm | 27 mm |
Apertura efectiva | 48 mm | 48 mm | 48 mm |
Longitud focal de colimación | 150 mm | 100/150 mm | 110 mm |
Distancia focal de enfoque | 200/250 mm | 150 mm | 200 mm |
Peso | 4,6 kg | 4,2 kg | 4,2 kg |
Modelo | STGQ-DGLHJ-001A | STGQ-HJ-001B | ST-GQ-JYHJ-001C |
Descripción | |||
Solicitud | Placa gruesa y piezas grandes | Placa delgada, piezas pequeñas y medianas | |
máx.fuerza | 4000W | 2000W | 1000W |
Distancia focal del colimador | 100 mm, 125 mm | 75 mm, 100 mm | 75 mm, 100 mm |
Longitud focal | 150 mm, 200 mm | 150 mm, 200 mm | 150 mm, 200 mm |
Ajuste Horizontal | ±4 mm | ±4 mm | |
Apertura clara | 40 mm | 24 mm | 24 mm |
Peso | 4,2 kg | 3,2 kg | 2,3 kg |
Características |
|
Adecuado para el haz láser Nd:YAG acoplado a fibra a través del conector D80.El rayo láser ingresa al cabezal de soldadura a través de D80 y luego el rayo láser se enfoca en la pieza de trabajo que se va a soldar.El gas auxiliar coaxial se puede ingresar a través del conector de gas.El conector de fibra D80 y la lente de enfoque dentro del cabezal estarán refrigerados por agua para láser de alta potencia.
número de parte | STD80-H |
---|---|
Láser | Nd:YAG |
Longitud de onda láser | 1064nm |
Tipo de conector de entrada | D80 |
Distancia focal de la lente focal | 100 o 120 mm |
Rango ajustable de enfoque | 15 mm |
Enfriamiento | Refrigeración por agua tanto para el conector de entrada como para el enfoque |
asistente de gas | Entrada y salida de gas coaxial |
máx.Potencia láser de entrada permitida | Promedio 500W <30Hz |
Opción | CCD coaxial y monitor |
número de parte | STD80-V |
---|---|
Láser | Nd:YAG |
Longitud de onda láser | 1064nm |
Tipo de conector de entrada | D80 |
Distancia focal de la lente focal | 100 o 120 mm |
Rango ajustable de enfoque | 15 mm |
Enfriamiento | Refrigeración por agua tanto para el conector de entrada como para el enfoque |
asistente de gas | Entrada y salida de gas coaxial |
máx.Potencia láser de entrada permitida | Promedio 500W <30Hz |
