Datos del producto:
|
Alta luz: | Cabezal de marcado 2D 3D,Sistemas de escaneo de cabezal de marcado 3D |
---|
número de parte | máx.diámetro de entradamilímetro | Control | fuente de alimentación de CC, V | Dimensión LxAnxAl, mm |
LSRM-xxxx-10-A10 | 10 | XY2-100 | 15 | 114x97x94 |
LSRM-xxxx-10-Q10 | 10 | XY2-100 | 15 | 114x97x94 |
LSRM-xxxx-12-Q12 | 12 | XY2-100 | 15 | 114x97x94 |
LSRM-xxxx-14-Q14 | 14 | XY2-100 | 15 | 134x109x107 |
LSRM-xxxx-20-Q20 | 20 | XY2-100 | 15 | 170x150x140 |
LSRM-xxxx-30-Q30 | 30 | XY2-100 | 15 | 195x150x165 |
LSRM-xxxx-50-Q50 | 50 | XY2-100 | 15 | 246x202x168 |
número de parte | Diámetro de entrada máx.milímetro | Control | fuente de alimentación de CC, V | Dimensión LxAnxAl,mm |
LSRM-1064-6-QPT | 6 | XY2-100 | 15 | 254x97x105 |
LSRM-1064-7.2-QPT | 7.2 | XY2-100 | 15 | 254x97x105 |
LSRM-1064-8.4-QPT | 8.4 | XY2-100 | 15 | 254x97x105 |
LSRM-532-3.3-QPT | 3.3 | XY2-100 | 15 | 274x109x116 |
LSRM-532-4-QPT | 4 | XY2-100 | 15 | 274x109x116 |
LSRM-532-4.6-QPT | 4.6 | XY2-100 | 15 | 274x109x116 |
LSRM-xxxx-QP20 | XY2-100 | 15 | 350x140x188 | |
LSRM-xxxx-QP30 | XY2-100 | 15 | 400x155x194 |

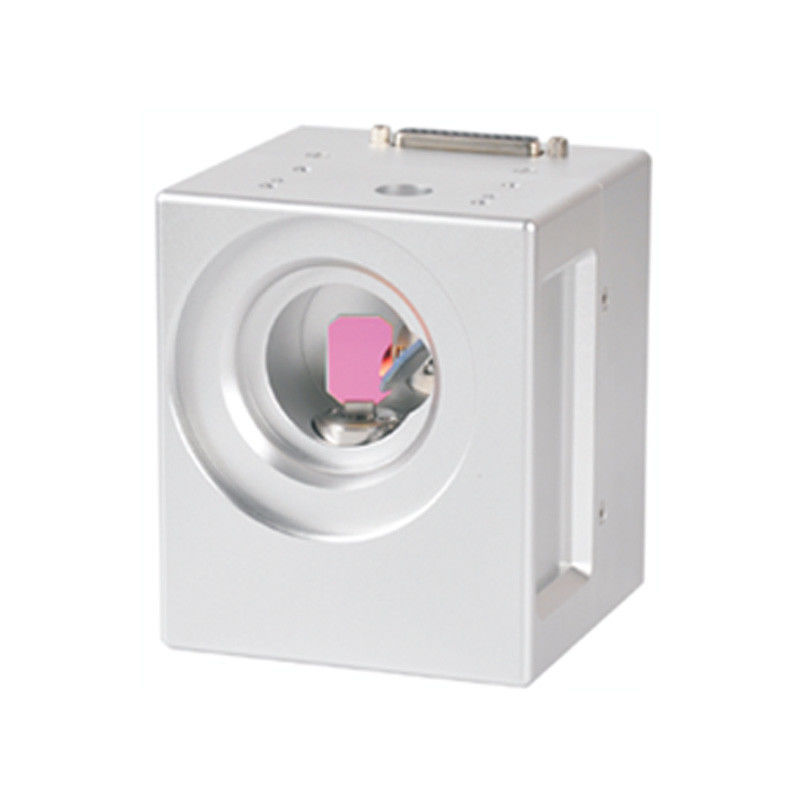

La serie LSRM-A es un sistema de galvanómetro 2D totalmente digital.El sistema de control integrado garantizó el funcionamiento del bucle servo.Es compacto, estable y rentable.Es la versión básica de los cabezales de exploración de la serie LSRM.Los espejos de longitudes de onda generales están disponibles, como 1064nm, 532nm 355nm, 10.6um, adecuados para marcado láser, microscopio, perforación, recorte y corte, etc.
número de parte | LSRM-xxxx-10-A10 |
Abertura | 10 mm |
Desplazamiento del haz | 13 mm |
Tiempo de error de seguimiento | 220us |
Deriva de compensación | 50urad/K |
Deriva de ganancia | 75 ppm/K |
Tiempo de respuesta de paso | |
1% de la escala completa | 0,3 ms |
10% de escala completa | 0.8ms |
Velocidad de marcado (1) | 2 m/s |
Velocidad de posicionamiento | 12 m/s |
Velocidad de escritura (2) | |
Buena calidad | 500 cps |
Alta calidad | 450 cps |
Repetibilidad | < 22 urad |
Derrape durante 8 horas (después de 30 minutos de calentamiento) | < 0,3 mrad |
Ángulo de escaneo típico | 40 grados |
Interfaz (3) | XY2-100 mejorado |
Temperatura de funcionamiento | 25°C±10° |
Requerimientos de energía | ±15 V CC, 150 W |
modo de conductor | Digital |
Resolución | 16 bits |
Potencia máxima del láser (4) | 100W |
Dimensión | 114x97x94mm |
(1) con objetivo F-Theta, f=160 mm (2) caracteres de un solo trazo de 1 mm de altura (3) XY2-100 Mejorado con retroalimentación de estado (4) El espejo de 1064nm puede soportar la potencia máxima del láser |

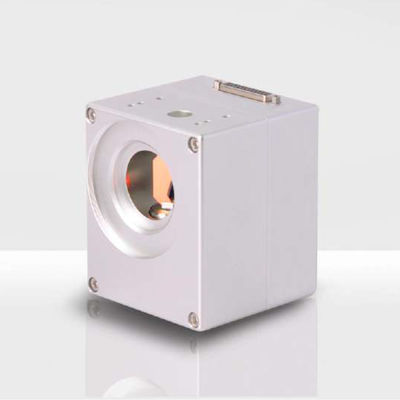

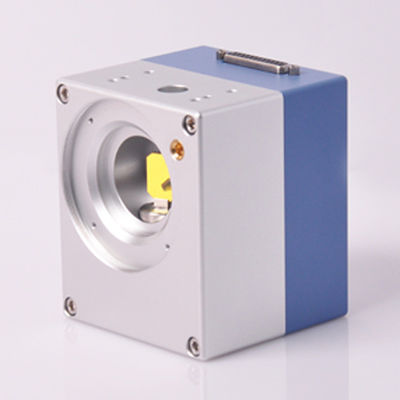

La serie LSRM-Q es un sistema de galvanómetro 2D totalmente digital.El sistema opera en base a la plataforma integrada.Es compacto, estable y de alta calidad.Más rápido y preciso.La deriva de compensación y la deriva de ganancia son muy bajas.Los espejos de longitudes de onda láser típicas están disponibles y optimizados para la inercia y la rigidez.Adecuado para aplicaciones de gama alta como rascado ITO, microprocesamiento láser, etc.
LSRM-xxxx-10-Q10 | LSRM-xxxx-12-Q12 | LSRM-xxxx-14-Q14 | |
Abertura | 10 mm | 12 mm | 14 mm |
Desplazamiento del haz | 13 mm | 14,5 mm | 18,1 mm |
Tiempo de error de seguimiento | 120us | 160us | 160us |
Peso | 2,05 kg | 2,05 kg | 2,85 kg |
Deriva de compensación | 30urad/K | 30urad/K | 30urad/K |
Deriva de ganancia | 50 ppm/K | 50 ppm/K | 50 ppm/K |
Tiempo de respuesta de paso | |||
1% de la escala completa | 0,3 ms | 0,3 ms | 0.5ms |
10% de escala completa | 0.8ms | 0.8ms | 1ms |
Velocidad de marcado (1) | 2,5 m/s | 2 m/s | 2 m/s |
Velocidad de posicionamiento | 15 m/s | 11 m/s | 8 m/s |
Velocidad de escritura (2) | |||
Buena calidad | 800 cps | 660 cps | 660 cps |
Alta calidad | 500 cps | 410 cps | 410 cps |
Repetibilidad | < 15urad | < 15urad | < 15urad |
Derrape durante 8 horas (después de 30 minutos de calentamiento) | < 0,1 mrad | < 0,1 mrad | < 0,1 mrad |
Ángulo de escaneo típico | 40 grados | 40 grados | 40 grados |
Interfaz (3) | XY2-100/SL2-100 | XY2-100/SL2-100 | XY2-100/SL2-100 |
Temperatura de funcionamiento | 25°C±10° | 25°C±10° | 25°C±10° |
Requerimientos de energía | ±15 V CC, 150 W | ±15 V CC, 150 W | ±15 V CC, 150 W |
modo de conductor | Digital | Digital | Digital |
Resolución | 16 bits | 16 bits | 16 bits |
Potencia máxima del láser (4) | 200W | 300W | 400W |
Dimensión | 114x97x94mm | 114x97x94mm | 134x109x107mm |
(1) con objetivo F-Theta, f=160 mm (2) caracteres de un solo trazo de 1 mm de altura (3) XY2-100-EH con retroalimentación de estado para cambiar sin previo aviso (4) El espejo de 1064nm puede soportar la potencia máxima del láser, con refrigeración por aire |

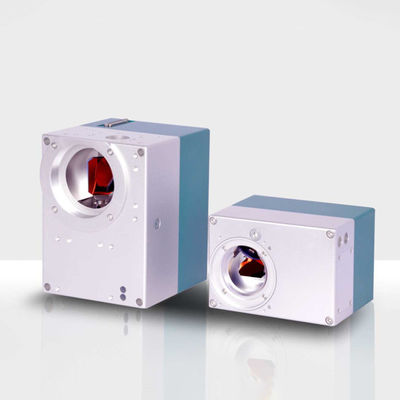

La serie LSRM-Q es un sistema de galvanómetro 2D totalmente digital.El sistema opera en base a la plataforma integrada.Es compacto, estable y de alta calidad.Más rápido y preciso.La deriva de compensación y la deriva de ganancia son muy bajas.Los espejos de longitudes de onda láser típicas están disponibles y optimizados para la inercia y la rigidez.Adecuado para aplicaciones de gama alta como rascado ITO, microprocesamiento láser, etc. Función de refrigeración por agua y aire añadida para mejorar la estabilidad del sistema.
(Todos los ángulos están en grados ópticos)
LSRM-xxxx-20-Q20 | LSRM-xxxx-30-Q30 | LSRM-xxxx-50-Q50 | |
Abertura | 20 mm | 30 mm | 50 mm |
Desplazamiento del haz | 26,5 mm | 36 mm | 55 mm |
Tiempo de error de seguimiento | 360us | 550us | 1,8 ms |
Peso | 4,9 kg | 6,5 kg | 7,5 kg |
Deriva de compensación | 30urad/K | 30urad/K | 30urad/K |
Deriva de ganancia | 50 ppm/K | 50 ppm/K | 50 ppm/K |
Tiempo de respuesta de paso | |||
1% de la escala completa | 0,83 ms | 3,04 ms | - |
10% de escala completa | 1,34 ms | 6,29 ms | - |
Velocidad de marcado | 1 m/s | 0,7 m/s | 0,3 m/s |
Velocidad de posicionamiento | 6 m/s | 3 m/s | 1,2 m/s |
Velocidad de escritura | |||
buena calidad (1) | 320 cps | 220 cps | - |
alta calidad (2) | 210 cps | 150 cps | - |
Repetibilidad | <15urad | < 15urad | < 15urad |
Derrape durante 8 horas (después de 30 minutos de calentamiento) | < 0,1 mrad | < 0,1 mrad | < 0,1 mrad |
Ángulo de escaneo típico | 40 grados | 40 grados | 40 grados |
Interfaz | XY2-100/SL2-100 | XY2-100/SL2-100 | XY2-100/SL2-100 |
Temperatura de funcionamiento | 25°±10° | 25°±10° | 25°±10° |
Requerimientos de energía | ±15 V CC, 150 W | ±15 V CC, 150 W | ±15 V CC, 150 W |
modo de conductor | Digital | Digital | Digital |
Resolución | 16 bits | 16 bits | 16 bits |
Potencia máxima del láser (3) | 1500W | 3500W | 6000w |
Dimensión | 170x140x130mm | 195x153x150mm | 260x220x170mm |
(1) con objetivo F-Theta, f=160 mm
(2) caracteres de un solo trazo de 1 mm de altura
(3) XY2-100-EH con retroalimentación de estado para cambiar sin previo aviso
(4) El espejo de 1064nm puede soportar la potencia máxima del láser en refrigeración por aire
número de parte | Diámetro de entrada máx.milímetro | Control | fuente de alimentación de CC, V | Dimensión LxAnxAl,mm |
LSRM-1064-6-QPT | 6 | XY2-100 | 15 | 254x97x105 |
LSRM-1064-7.2-QPT | 7.2 | XY2-100 | 15 | 254x97x105 |
LSRM-1064-8.4-QPT | 8.4 | XY2-100 | 15 | 254x97x105 |
LSRM-532-3.3-QPT | 3.3 | XY2-100 | 15 | 274x109x116 |
LSRM-532-4-QPT | 4 | XY2-100 | 15 | 274x109x116 |
LSRM-532-4.6-QPT | 4.6 | XY2-100 | 15 | 274x109x116 |
LSRM-xxxx-QP20 | XY2-100 | 15 | 350x140x188 | |
LSRM-xxxx-QP30 | XY2-100 | 15 | 400x155x194 |
(Consulte las hojas de datos de LSRM-Q para cabezales de marcado 2D)
Esta solución incluye un sistema galvoescáner 2D Serie LSRM-Q, una unidad de enfoque dinámico Serie Proton, lentes F-theta y un controlador de sistema galvo LSRM-UMC4.Utiliza la tecnología de escaneo posterior al objetivo, el volumen de trabajo es de aproximadamente 150 * 150 * 45 con la lente FL 210 mm F-theta.Las ventajas son una velocidad de marcado rápida, un punto focal pequeño y una baja pérdida de potencia.
Tipo de láser | Nd:YAG | Nd:YAG duplicado |
Longitud de onda | 1064nm | 532nm |
Factor de expansión del haz | 1.67 | 3 |
Apertura de entrada | 6 mm/7,2 mm/8,4 mm | 3,3 mm/4 mm/4,6 mm |
Aberturas del cabezal de escaneo | 10/12/14 mm | 10/12/14 mm |
Rango de enfoque en dirección Z | ±22,5 mm (1) | ±2,5 mm (2) |
Tiempo de error de seguimiento | 700us | 700us |
Dimensión | 254x97x105mm | 274x109x116mm |
Observaciones: (1) La distancia focal de la lente f-theta es de 210 mm;(2) La distancia focal de la lente f-theta es de 100 mm.Todos los parámetros anteriores son teóricos. |
(Consulte la hoja de datos LSRM-Q10/12/14 para cabezales de marcado 2D)
El sistema de preescaneo 3D de la serie LSRM-QP incluye un sistema de escáner galvo 2D LSRM-Q, una unidad de enfoque dinámico de la serie Proton y un controlador LSRM-UMC4.Utiliza la tecnología de escaneo pre-objetivo para realizar el campo grande y la aplicación láser 3D.Sus ventajas son la alta velocidad de marcado, el punto focal pequeño y la baja pérdida de potencia.
campo de escaneo | 600x600mm | 800x800mm |
Diámetro del punto focal | 364um | 487um |
distancia de trabajo | 502 mm | 777 mm |
Resolución | 9um | 12um |
campo de escaneo | 400x400mm | 600x600mm | 800x800mm |
Diámetro del punto focal | |||
QP-20 | 34um | 52um | — |
QP-30 | - | 36um | 48um |
distancia de trabajo | |||
QP-20 | 502 mm | 777 mm | — |
QP-30 | - | 777 mm | 1051 mm |
Resolución | 6um | 9um | 12um |
campo de escaneo | 400x400mm | 600x600mm |
Diámetro del punto focal | 17um | 26um |
distancia de trabajo | 520 mm | 795 mm |
Resolución | 6um | 9um |
Todos los parámetros anteriores son valores teóricos.
Distancia entre el borde de la unidad de desviación y la superficie de trabajo.Esta distancia depende del modelo del producto y variará con la pergencia del láser y la tolerancia del objetivo.
El tamaño real del punto y la velocidad de escritura dependen del material y la aplicación.
El método tradicional de corrección del escáner galvo tiene prioridad sobre la medición manual, la precisión es difícil de garantizar, lo que afecta la calidad del procesamiento.El escáner Galvo con un módulo de visión de adaptador de cámara puede mejorar en gran medida la precisión de la calibración y monitorear las superficies de trabajo al mismo tiempo.
El adaptador de la cámara se monta entre la entrada del haz del cabezal de escaneo y la brida del láser.(ver figura 1).
La luz de iluminación reflejada desde la superficie de la pieza de trabajo pasa a través de F-theta acromático, escáner galvo, divisor de haz, lente CCD para llegar al sensor CCD.Ajuste la posición del divisor de haz para compensar el error de mecanizado y montaje para garantizar la trayectoria óptica del láser y la luz reflejada coaxial.Haga que el láser coincida con el punto de detección de imagen CCD.
El campo de visión se decide por la distancia focal de la lente, la cámara CCD, el tamaño del elemento fotosensible de la cámara CCD juntos.Por ejemplo, lente de 160 mm, tamaño de superficie objetivo CCD de ½ ", el campo de visión es de 10,4 mm * 8,3 mm (ver tabla)
Longitud de onda láser | 1064nm | 532nm | ||
Longitud de onda del láser piloto | 635nm | 635nm | ||
Diámetro del haz de entrada | 14 mm | 10 mm | ||
Recubrimiento del espejo del cabezal de escaneo | 1064nm + 635nm | 532nm + 635nm | ||
Tamaño del campo de procesamiento | 100x10 0mm | 100x100mm | ||
Longitud de onda de observación | 1064nm / 635nm | 532nm / 635nm | ||
Objetivo de la cámara de longitud focal | 102 mm | 102 mm | ||
Objetivo de campo plano | 160 mm | 210 mm | 254 mm | 163 mm |
Tamaño del campo de observación | 10,4x8,3 mm | 13,7x10,9 mm | 16,6x13,3 mm | 10,6x8,5mm |
Otros parámetros:
Diámetro del haz de entrada | 14 mm |
Temperatura de funcionamiento | 25 ℃ ± 10 ℃ |
máx.tamaño de la viruta | 95 % |
Cámara Tipo de conexión | ≥1/2″ |
Peso (sin cámara) | montura C |
Transmisividad láser | ≈2,6 kg |
Dimensión del contorno | 115x112x215mm |
Ajuste la altura del galvanómetro, encuentre la posición de enfoque del galvanómetro.
Marque la cruz.
Ajuste el anillo de enfoque 4 (CW o CCW) para que la cámara muestre una imagen clara.
Tornillo de bloqueo 5 para bloquear el anillo de enfoque 4.
Afloje el tornillo 7, el anillo de ajuste 6 CW o CCW, para que la orientación de la imagen sea la misma que la de la cruz.
Tornillo de bloqueo 7.
Observe el retículo de la imagen CCD y la posición del retículo marcado.Si los dos retículos no coinciden entre sí, debe abrir la cubierta protectora, ajustando la perilla 2 y la perilla 3. Tome ② (ver Figura 1) como ejemplo, cuando se ajusta la perilla 2, el centro de la imagen se moverá izquierda y derecha en diagonal.Cuando se ajusta el mando 3, el centro de la imagen se moverá hacia arriba y hacia abajo en diagonal. Ajuste los mandos 2 y 3 para que la cruz de la imagen coincida con la cruz marcada.
Después de sintonizar restaurar la cubierta.
