Escáneres ópticos de galvanómetro/controladores/tableros de accionamiento

El sistema de galvanómetro es un sistema de servocontrol de alta precisión y alta velocidad compuesto por un tablero de conducción, un galvo y un espejo de escaneo, utilizado principalmente para marcado láser, grabado láser, control de iluminación de escenario, etc.

El principio de funcionamiento de este sistema es que al ingresar una señal de posición, el motor oscilante (galvanómetro) oscilará un cierto ángulo de acuerdo con un determinado voltaje y relación de conversión de ángulo.Todo el proceso adopta un control de retroalimentación de circuito cerrado, que es operado conjuntamente por cinco circuitos/partes de control: sensor de posición, amplificador de error, amplificador de potencia, discriminador de posición e integrador de corriente.

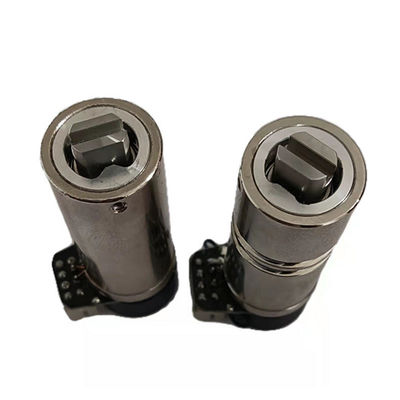

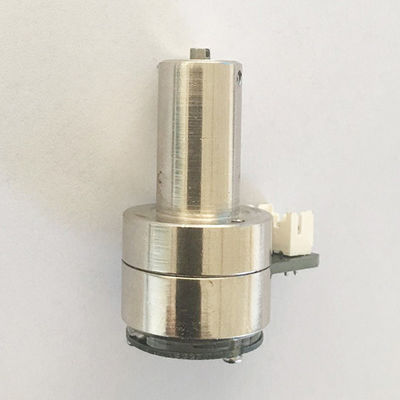

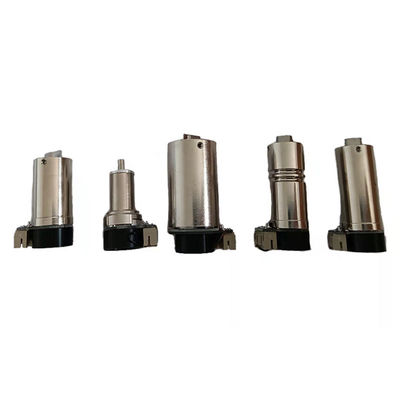

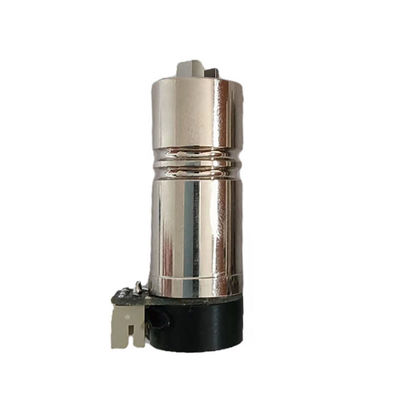

Los sistemas de galvanómetro de la serie OSST producidos por nuestra empresa utilizan la última generación de circuitos integrados y adoptan varios métodos antiinterferencias para controlar la placa de circuito.El sistema no sólo tiene una gran capacidad antiinterferente, alta confiabilidad, buena linealidad, alta precisión de repetición y corto tiempo de respuesta, sino que también tiene un tamaño pequeño, que es fácil de instalar y transportar.

Número de pieza	OSST8162	OSST8161	OSST8063
Aperturas ópticas compatibles, dos ejes	haz ≦8 mm	haz ≦10 mm	haz ≦12 mm
Tiempo de respuesta en pequeños pasos	Haz de 0,2 ms a 5 mm	Haz de 0,3 ms a 10 mm	Haz de 0,6 ms a 12 mm
Ángulo de rotación mecánico máximo	±20°-30°	±20°	±20°
Linealidad	99,9% @±20°	99,9%@±20°	99,9%@±20°
Corriente pico	5A	5A	10 A
Resistencia de la bobina	3Ω±10%	1,8Ω±10%	2Ω±10%
Inductancia de la bobina	180μH ±10%	280μH ±10%	260μH ±10%
Temperatura de funcionamiento	0℃-40℃	0℃-40℃	0℃-40℃
Temperatura de funcionamiento.(opción)	-40—﹢85	-40—﹢85	-40—﹢85
Peso	80g	105g	180g
Inercia del rotor	0,125g·cm2	0,34g·cm2	1,2g·cm2
Constante de par	5,1 N·mm/A	7,3N·mm/A	12 N·mm/A
Máx.corriente eficaz	2.1A	2,5 5A	3.52A
Peso con cable	72g	263 gramos	340g
Conector	C3030F-2*4	C3030F-2*4	C3030F-2*4
Cargando inercia	0,1 g·cm2—0,54 g·cm2	0,3 g·cm2—1,52 g·cm2	1,0 g·cm2—6 g·cm2
Error de seguimiento	0,11 ms	0,142 ms	0,22 ms
Dimensión	D15x31+D15,4x11mm	D22X36+D31x8,6+D21x9mm	D22x36+D31x8,6+D21x9mm
Grosor del espejo	2,1 mm	2,1 mm	2,1 mm
Solicitud	Iluminación escénica, animación láser.	Marcado de vuelo de ultra alta velocidad, marcado rápido en línea de ultra alta velocidad	Marcado volador de ultra alta velocidad, marcado rápido de metales en línea de ultra alta velocidad, marcado láser de precisión no metálico, creación rápida de prototipos láser, ajuste de resistencia láser y radar láser, etc.

Número de pieza	OSST8166	OSST8168	OSST8061
Aperturas ópticas compatibles, dos ejes	haz de 1-6 mm	Haz de 1-10 mm	Haz de 20-25 mm
Tiempo de respuesta en pequeños pasos	Haz de 0,3 ms a 5 mm	Haz de 0,3 ms a 5 mm	Haz de 0,7 ms a 20 mm
Ángulo de rotación mecánico máximo	±20°	±20°	±20°
Linealidad	99,9% @ ±20°	99,9%@±20°	99,9% @ ±20°
Corriente pico	1.5A	1.5A	6A
Resistencia de la bobina	2,3Ω±10%	2,3Ω±10%	2,1Ω±10%
Inductancia de la bobina	420μH ±10%	420μH ±10%	360μH ±10%
Temperatura de funcionamiento	0℃-40℃	0℃-40℃	0℃-40℃
Temperatura de funcionamiento.(opción)	-40—﹢85	-40—﹢85	-40—﹢85
Peso	26g	26g	210g
Inercia del rotor	0.028g·cm	2,25 N·mm/A	5,1g·cm2
Constante de par	2,25N·mm/A	2,25N·mm/A	22N·mm/A
Máx.corriente eficaz	1.8A	1.8A	5A
Peso con cable	49 gramos		425 gramos
Conector	C3030F-2*4	Doctorado2*4	C3030F-2*4
Cargando inercia	0,02 g·cm2—0,05 g·cm2	0,02 g·cm2—0,05 g·cm2	8 g·cm2—24 g·cm2
Error de seguimiento	0,11 ms	0,15 ms	0,35 ms
Dimensión	D10x16+D13x3+D15x10,5mm	D15X8+D14x15	D28x58+D36x15+D25x5mm
Grosor del espejo	1,0 mm	1.mm	3,0 mm
Solicitud	Marcado volador en línea de alta velocidad, marcado estático de alta precisión y alta velocidad, etc.	Marcado volador en línea de alta velocidad, marcado estático de alta precisión y alta velocidad, etc.	Marcado láser de precisión, creación rápida de prototipos láser, modulación de resistencia láser, radar láser, etc.

Número de pieza	OSST3808	OSST3860
Aperturas ópticas compatibles, dos ejes	Haz de 25-50 mm	Haz de 30-60 mm
Tiempo de respuesta en pequeños pasos	Haz de 1,2 ms a 25 mm	Haz de 1,3 ms a 30 mm
Ángulo de rotación mecánico máximo	±20°	±20°
Linealidad	99,9%@±20°	99,9%@±20°
Corriente pico	7.6A	9.6A
Resistencia de la bobina	2Ω±10%	2Ω±10%
Inductancia de la bobina	260μH ±10%	260μH ±10%
Temperatura de funcionamiento	0℃-40℃	0℃-40℃
Temperatura de funcionamiento.(opción)	-40—﹢85	-40—﹢85
Peso	520g	520g
Inercia del rotor	6,25g·cm2	8,2g·cm2
Constante de par	28N·mm/A	31·mm/A
Máx.corriente eficaz	6.3A	12A
Peso con cable	520G	520G
Conector	C3030F-2*4	C3030F-2*4
Cargando inercia	12 g·cm2—24 g·cm2	12 g·cm2—35 g·cm2
Error de seguimiento	0,28 ms	0,35 ms
Dimensión	D38X76+D36x5+D25x5mm	D38x76+D35x5+D25x5mm
Diámetro de montaje.del espejo	7mm	7mm
Solicitud	Marcado láser de precisión, creación rápida de prototipos láser, modulación de resistencia láser, radar láser, etc.	Marcado láser de precisión, creación rápida de prototipos láser, modulación de resistencia láser, radar láser, etc.

Número de pieza	OSST1520-20	OSST1520-15
Aperturas ópticas compatibles, dos ejes	haz ≦10 mm	haz ≦10 mm
Tiempo de respuesta en pequeños pasos	Haz de 0,3 ms a 10 mm	Haz de 0,3 ms a 10 mm
Ángulo de rotación mecánico máximo	±20°	±20°
Linealidad	99,9%@±20°	99,9%@±20°
Corriente pico	5A	5A
Resistencia de la bobina	1,62Ω±10%	1,8Ω±10%
Inductancia de la bobina	103μH ±10%	280μH ±10%
Temperatura de funcionamiento	0℃-40℃	0℃-40℃
Temperatura de funcionamiento.(opción)	-40—﹢85	----
Peso	105g	33g
Inercia del rotor	0,34g·cm2	0,34g·cm2
Constante de par	7,5N·mm/A	7,5N·mm/A
Máx.corriente eficaz	2,5 A	2,5 A
Peso con cable	263 gramos	Enchufe
Conector	Doctorado2*4	Doctorado2*4
Cargando inercia	0,35—1,5 g·cm2	0,35—1,5 g·cm2
Error de seguimiento	0,15 ms	0,15 ms
Dimensión	D20X26+D15x11mm/37mm	D15X26+D15x11mm/37mm
Grosor del espejo	2,0 mm (para quedar pegado)	2,0 mm (para quedar pegado)
Solicitud	Marcado de vuelo de ultra alta velocidad, marcado rápido en línea de ultra alta velocidad	Marcado de vuelo de ultra alta velocidad, marcado rápido en línea de ultra alta velocidad

Observaciones:

• Todos los galvos tienen tapa cromada.
• Los espejos de escaneo en longitudes de onda láser de 1064 nm, 532 nm, 355 nm, 266 nm, 10,6 um y otros están disponibles a pedido.

Controladores de la serie OSST (placas de control)

Hay 2 tipos de placas de accionamiento para galvos de la serie OSST: una placa para accionar 2 galvos (placa 1 a 2 o simplemente llamada placa, por defecto);una tabla para accionar 1 galvo (tabla 1 a 1).Sus capacidades de conducción y rendimiento principal son los mismos.La principal diferencia es la dimensión.

Especificaciones generales:

• Alimentación de energía: ±15 VCC a ±24 VCC
• Señal de posición de entrada analógica: ±5 V (predeterminado), ±10 V disponible bajo pedido.
• Salida de señal de posición (opcional): puerto 1:1 y puerto 1:10.

1. Tableros 1 a 2

1.1 Tarjeta 1 a 2 sin señal de salida de posición (OSST-D)

Este controlador se utiliza principalmente en marcado/escaneo láser 2D.

1.2 Tarjeta 1 a 2 con salida de señal de posición (OSST-D-PO)

2. Tableros 1 a 1

Placa 1 a 2 con salida de señal de posición (OSST-D-1-PO)

Hay salidas de señal de 2 posiciones para su uso.

3. Galvanómetros ópticos de la serie OSCT

Nuestra amplia gama de componentes y sistemas de escaneo óptico basados ​​en galvanómetros de circuito cerrado ofrecen al integrador de sistemas el máximo rendimiento basado en galvanómetros para cualquier requisito de posicionamiento o escaneo.Nuestro rendimiento de posicionamiento superior proviene de diseños avanzados de actuadores, técnicas innovadoras de detección de posición patentadas, la consistencia de nuestro proceso de fabricación de alta calidad y nuestro compromiso continuo con el avance del estado de la tecnología galvo.Con nuestra amplia gama de opciones de escaneo, experiencia en aplicaciones y soporte técnico mundial, estamos listos para ser su socio en aplicaciones de sistemas ópticos científicos y OEM.

Tan importante como el rendimiento superior de nuestro sistema de posicionamiento es la confiabilidad, la vida útil y el soporte del producto que usted necesita para el éxito del sistema y del mercado a largo plazo.La vida útil superior y la confiabilidad del producto son el resultado de una simulación y una técnica de diseño disciplinadas, lo mejor en tecnología de rodamientos y componentes y procesos de fabricación y mano de obra de calidad.Estamos muy orgullosos del rendimiento y la larga vida útil de nuestros productos.Estos altos estándares en nuestros procesos de fabricación garantizan la consistencia del rendimiento que usted necesita para diseñar los sistemas de alto calibre que exige el competitivo mercado actual.
Ofrecemos una gama completa de galvanómetros de circuito cerrado, servocontroladores y opciones de sistemas para obtener el máximo de opciones de precio/rendimiento, flexibilidad de diseño del sistema y facilidad de integración.

Galvanómetros ópticos

• Tecnología patentada de actuador de imán móvil para la mayor velocidad de posicionamiento.
• Tecnología patentada de actuador de bobina móvil para la máxima precisión de posicionamiento.
• Tecnología patentada de detector de posición capacitivo para la mayor precisión y estabilidad de posicionamiento
• La tecnología patentada de detector de posición óptica ofrece precisión de posicionamiento a un costo menor.
• Consistencia y confiabilidad del producto para una mayor vida útil y tiempo de actividad del sistema.
• Una amplia gama de productos dimensionados para un rendimiento óptimo para aperturas de 1 mm a 50 mm.

Estas tecnologías galvo se ofrecen en tres familias de productos de escaneo óptico.

• Los escáneres de imán móvil con detector de posición óptico avanzado (series 62xxH, como 6200H, 6210H, 6215H, 6220H, 6230H, 6231H, 6240H, 6250H, 6260H, y series 83xxK, como 8300K, 8310K, 8315K, 8320K, 8330K , 8331K, 8340K , 8350K, 8360K)
• Los escáneres de imanes móviles con detector de posición capacitivo (modelos 6860, 6870, 6880)
• Los escáneres de bobina móvil con detector de posición capacitivo (modelo 6350, 6450, 6650, 6900, 6400)

Servocontroladores (placas de accionamiento)

Las tecnologías y ofertas clave de servocontroladores incluyen:

• Placas de controlador con tecnología de montaje en superficie (SMT) para un tamaño de sistema compacto.
• Servocontroladores integrados de clase 1 patentados para la mayor precisión y estabilidad de posicionamiento.
• Servocontroladores no integrados de clase 0 patentados para la mayor velocidad y el menor costo.
• Funciones de interfaz y control del sistema para facilitar la integración del sistema.

Estas servotecnologías se ofrecen en versiones analógicas y digitales.Los controladores analógicos incluyen las series 670, 671, 672, 673, 677 y los controladores digitales incluyen DC900, DC2000 y D3000 plus.

Opciones del sistema

Para niveles más completos de integración y soluciones de sistemas, también ofrecemos los siguientes componentes y soluciones de sistemas:

• Conjuntos estándar de espejos y monturas X/Y de dos ejes con aperturas de 3 mm a 50 mm (llamadoscabeza de marcados, escáneres láser).
• Espejos Estándar y Personalizados para todos los galvos.
• Cables de interfaz estándar y personalizados.
• Control Galvo de hardware y software basado en PC PositionProtm.

1. Galvanómetros ópticos de la serie OSCT

• La combinación de nuestra tecnología de actuador de imán móvil y nuestro innovador diseño patentado de detector de posición óptico avanzado ofrece la mayor velocidad de posicionamiento y una excelente precisión en los galvanómetros de circuito cerrado más pequeños y de menor costo.Las aplicaciones de sistemas de escaneo se pueden diseñar y optimizar en cuanto a velocidad, tamaño, costo y precisión con diámetros de haz típicos en el rango de 1 a 3 mm.

• La velocidad de posicionamiento del escáner de imán móvil proviene de un diseño avanzado de galvanómetro y actuador para la frecuencia de resonancia más alta del sistema y la capacidad de potencia RMS.La mayor frecuencia de resonancia de nuestro diseño de actuador de imán móvil, la intensa intensidad del campo magnético de los imanes de neodimio, hierro y boro de última generación y nuestras opciones avanzadas de servocontrolador permiten anchos de banda del sistema, tiempos de respuesta de paso y tasas de repetición superiores con un excelente rendimiento de oscilación y fluctuación. .

• Nuestro diseño de detector de posición óptico avanzado recientemente patentado, junto con la precisión de posicionamiento del actuador magnético móvil, proporciona una excelente repetibilidad y precisión.El detector de posición óptico avanzado está diseñado para proporcionar alta linealidad de posicionamiento, repetibilidad y estabilidad en el tiempo y la temperatura, y un menor costo galvo de circuito cerrado en el paquete más pequeño y compacto.

• La vida útil superior y la confiabilidad del producto son el resultado de una técnica de diseño disciplinada, lo mejor en tecnología de rodamientos y procesos de fabricación y mano de obra de calidad.Estamos muy orgullosos del rendimiento de nuestros productos.Los diseños de nuestros escáneres están modelados por computadora y han sido probados durante miles de millones de ciclos de operación.Nuestros altos estándares de calidad de fabricación garantizan la consistencia del rendimiento que usted necesita para diseñar los sistemas de alta calidad que exige el competitivo mercado actual.

1.1 Galvanómetros ópticos serie 62xxH

Nuestra popular serie 62xxH de escáneres de circuito cerrado basados ​​en galvanómetros es consistentemente la solución líder de la industria para la dirección del rayo láser de alto rendimiento.Cada motor combina nuestra tecnología de actuador magnético móvil con un detector de posición disponible únicamente en Cambridge Technology.Esta tecnología patentada presenta un posicionamiento estable y al mismo tiempo logra las velocidades de escaneo más rápidas disponibles en su categoría.Ya sea que se centre en la velocidad, la precisión o el tamaño, la serie 62xxH ofrece rendimiento y valor.
Obtenga alto rendimiento y confiabilidad para su aplicación basada en valor:

• Las velocidades de motor más rápidas de la industria ofrecen el máximo rendimiento con confiabilidad a largo plazo.
• Resultados de alta precisión en una amplia gama de necesidades de escaneo de aplicaciones
• El diseño robusto respalda una estabilidad constante durante una larga vida útil del producto.
• El tamaño de los modelos compactos garantiza una fácil integración en espacios pequeños
• Disponible con una amplia gama de tamaños de espejos (de 3 a 50 mm) y opciones de revestimiento

Número de pieza	6200H	6210H	6215H	6220H
Tamaño de apertura recomendado (mm)	3 a 7	3 a 7	3 a 7	5 a 10
Opciones de longitud de onda	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Recubrimientos de banda ancha: 350 nm – 12 Ωm
Ángulo máximo de escaneo (grados)	40°	40°	40°	40°
Inercia del rotor (gm·cm2, ±10%)	0.013	0,018	0,028	0,125
Constante de par (dina·cm/amp, ±10%)	1.20x104	2,79x104	3.78x104	6.17x104
Temperatura máxima del rotor (°C)	110°	110°	110°	110°
Resistencia térmica (rotor a carcasa) (°C/vatio, máx.)	3.8	2.0	1.0	1.0
Resistencia de la bobina (ohmios, ±10%)	2.14	3.7	2.5	2,79
Inductancia de la bobina (ΩH, ±10%)	52	109	94	180
Voltaje EMF posterior (ΩV/°/seg, ±10%)	20.9	48,7	66	108
Corriente RMS (A en Tcase = 50°C, máximo)	2.3	2.4	4.1	3.9
Corriente máxima (A, máxima)	6	8	20	20
Respuesta de paso de ángulo pequeño1 (típico)	Espejo en Y de 3 mm 130 Ω	Espejo en Y de 3 mm 100 Ω	Espejo en Y de 3 mm 200 Ω	Espejo en Y de 5 mm 250 Ω
Peso (gramos, típico)	13.3	18	25,8	42,5
Dimensión (mm)	12.7x29	12,7x37,3	12,7x53,8	15.3x52

Número de pieza	6230H	6231H	6240H	6250H	6260H
Tamaño de apertura recomendado (mm)	8 a 15	8 a 15	12 a 25	25 a 75	30 a 100
Opciones de longitud de onda	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Recubrimientos de banda ancha: 350 nm – 12 Ωm
Ángulo máximo de escaneo (grados)	40°	40°	40°	40°	40°
Inercia del rotor (gm·cm2, ±10%)	0,97	0,82	2.4	15.6	47,5
Constante de par (dina·cm/amp, ±10%)	1.31x105	1.11x105	2.0x105	7.08x105	8.5x105
Temperatura máxima del rotor (°C)	110	110	110	110	110
Resistencia térmica (rotor a carcasa) (°C/vatio, máx.)	0,8	1.0	0,62	0,35	0,2
Resistencia de la bobina (ohmios, ±10%)	1.07	1.27	1.03	1,69	0,60
Inductancia de la bobina (ΩH, ±10%)	173	176	350	1030	530
Voltaje EMF posterior (ΩV/°/seg, ±10%)	229	195	346	1220	1480
Corriente RMS (A en Tcase = 50°C, máximo)	7.1	5.8	8.2	7.1	12
Corriente máxima (A, máxima)	25	25	25	20	40
Respuesta de paso de ángulo pequeño1 (típico)	espejo de 10 mm 250us	Espejo en Y de 10 mm 250us	Espejo en Y de 15 mm 350us	Espejo en Y de 50 mm 3 ms	Espejo Y de 50 mm 2,1 ms
Peso (gramos, típico)	267	142	356	590	1200
Dimensión (mm)	33x70	33x68,2	33x86,5	40,6x113,4	40,6x159,9

Detector de posición (especificaciones comunes a todos los modelos):

Linealidad	99,9% mínimo, más de 20°;99,5% típico, más de 40°
Deriva de escala	50 ppm/°C, máximo
Deriva cero	15 Ωrad/°C, máximo
Repetibilidad a corto plazo	8 Ωrad
Señal de salida, modo común	155 ΩA mínimo, con corriente AGC de 30 mA
Señal de salida, modo diferencial	12 ΩA/° (±2,5%) a una corriente de modo común de 155 ΩA
Señal de salida, relación modo común a modo diferencial	12,5 (±2,5%)

(1) Escáner óptico basado en galvanómetro de circuito cerrado con imán móvil modelo 6210H

Admite aperturas de 3 mm, 4 mm, 5 mm, 6 mm y 7 mm.Aquí se muestra con un conector A y un espejo en Y de 3 mm. Todas las especificaciones del detector de posición se aplican con nuestro servocontrolador después de un calentamiento de 30 segundos.Todos los ángulos están en grados mecánicos.Consulte el manual para obtener instrucciones de funcionamiento completas.
Mecánico

Excursión Angular Puntuada:	40°
Inercia del rotor:	0,018 gramos cm2, +/-10%
Constante de par:	2,79x104 dinas cm/amp, +/-10%
Temperatura máxima del rotor:	110°C
Resistencia térmica (bobina a caja):	2° C/vatio, máx.

Mecanismo eléctrico/de accionamiento

Resistencia de la bobina:	3,72 ohmios, +/-10%
Inductancia de la bobina:	109 µH, +/-10%
Voltaje EMF posterior:	48,7 µV/grado/seg, +/-10%
Corriente RMS:	2,4 amperios a Tcaso de 50° C, máx.
Corriente pico:	8 amperios, máx.
Tiempo de respuesta de paso de ángulo pequeño:	100 µs, con espejo Y de 3 mm, estabilizado al 99%

Detector de posición

Linealidad:	99,9 %, Mínimo, más de 20 grados, 99,5 % Típico, más de 40 grados
Deriva de escala:	50 ppm/°C, máximo
Deriva cero:	15 µrad/° C, máximo
Repetibilidad, Corto Plazo:	8 microradianes
Señal de salida, modo común:	155 µA con corriente AGC de 30 mA, +/-20 %
Señal de salida, modo diferencial:	12 µA/°, a corriente de modo común de 155 µA, +/-20%

(2) Escáner óptico basado en galvanómetro de circuito cerrado con imán móvil modelo 6230H

El galvanómetro 6230H se puede diseñar y optimizar en cuanto a velocidad, tamaño, costo y precisión con diámetros de haz típicos de 8 mm, 10 mm, 12 mm y 15 mm.Aquí se muestra con un espejo en Y de 10 mm.Todas las especificaciones del detector de posición se aplican con nuestro servocontrolador después de un calentamiento de 30 segundos.Todos los ángulos están en grados mecánicos.Consulte el manual para obtener instrucciones de funcionamiento completas.

Especificaciones mecánicas

Excursión Angular Puntuada:	40°
Inercia del rotor:	0,97 gramos cm2, +/-10%
Constante de par:	1,31x105 dinas cm/amp, +/-10%
Temperatura máxima del rotor:	110°C Térmico
Resistencia (Rotor a Caja):	0,80°C/vatio, máx.

Especificaciones eléctricas/mecanismo de accionamiento

Resistencia de la bobina:	1,07 ohmios, +/-10%
Inductancia de la bobina:	173 uH, +/-10%
Voltaje EMF posterior:	229 µV/grado/s, +/-10%
Corriente RMS:	7,1 amperios en Tcaso de 50°C, máx.
Corriente pico:	25 amperios, máx.
Tiempo de respuesta de paso de ángulo pequeño:	250 µs, con espejo en Y de 8 mm, ajustado al 99 % 250 µs, con espejo en Y de 10 mm, ajustado al 99 %

Detector de posición

Linealidad:	99,9 %, Mínimo, más de 20 grados, 99,5 % Típico, más de 40 grados
Deriva de escala:	50 ppm/°C, máximo
Deriva cero:	15 µrad/°C, máximo
Repetibilidad, Corto Plazo:	8 microradianes
Señal de salida, modo común:	155 µA con corriente AGC de 30 mA, +/-20 %
Señal de salida, modo diferencial:	11,7 µA/°, a corriente de modo común de 155 µA, +/-20%

• 6230HM50A Conectores 671XX de cable dividido MiniCT con cable de 12”, ±25 grados ópticos.Mxx denota grados ópticos máximos.
• 6230HB con 67723H funcionará
• 6230H con 67123H y cable adaptador 6010-20-xxx funcionarán.
• 6230HA con 671 funcionará.

Observación: si los conectores del galvo y la placa de accionamiento no coinciden, se necesita un cable adaptador para hacerlos coincidir.Por ejemplo, se necesita un cable adaptador si desea utilizar 6230HB con 67123H.

(3) Escáner óptico basado en galvanómetro de circuito cerrado con imán móvil modelo 6231HC

El 6231H admite aperturas de 8 mm, 10 mm, 12 mm y 15 mm.Aquí se muestra con el conector C y un espejo en Y de 10 mm.Todas las especificaciones del detector de posición se aplican con nuestro servocontrolador después de un calentamiento de 30 segundos.Todos los ángulos están en grados mecánicos.Consulte el manual para obtener instrucciones de funcionamiento completas.
Mecánico

Excursión Angular Puntuada:	40°
Inercia del rotor:	0,82 gramos cm2, +/-10%
Constante de par:	1,11x105 dinas cm/amp, +/-10%
Temperatura máxima del rotor:	110°C
Resistencia Térmica (Rotor a Caja):	1°C/vatio, máx.

Mecanismo eléctrico/de accionamiento

Resistencia de la bobina:	1,27 ohmios, +/-10%
Inductancia de la bobina:	176 µH, +/-10%
Voltaje EMF posterior:	195 µV/grado/s, +/-10%
Corriente RMS:	5,8 amperios en Tcaso de 50° C, máx.
Corriente pico:	25 amperios, máx.
Tiempo de respuesta de paso de ángulo pequeño:	250 µs, con carga equilibrada de 0,3 gm*cm2

Detector de posición

Linealidad:	99,9 %, Mínimo, más de 20 grados, 99,5 % Típico, más de 40 grados
Deriva de escala:	50 ppm/°C, máximo
Deriva cero:	15 µrad/° C, máximo
Repetibilidad, Corto Plazo:	8 microradianes
Señal de salida, modo común:	155 µA con corriente AGC de 30 mA, +/-20 %
Señal de salida, modo diferencial:	11,7 µA/°, a corriente de modo común de 155 µA, +/-20%

(4) Escáner óptico basado en galvanómetro de circuito cerrado con imán móvil modelo 6231HB

Especificaciones mecánicas
Apertura óptica, dos ejes, estándar	8, 10 y 12	milímetros
Excursión angular calificada	40	º
Inercia del rotor	0,82	gramos*cm2, +/ - 10%
Constante de par	11.100	dina-cm/amp, +/ - 10%
Temperatura máxima de la bobina	110	ºC
Resistencia térmica (bobina a caja)	1.0	ºC/vatio, máx.
Especificaciones eléctricas Mecanismo de accionamiento
Resistencia de la bobina	1.27	Ohmios, +/- 10%
Inductancia de la bobina	176	ΩH, +/- 10%
Voltaje trasero EMF	195	mV/grado/seg, +/- 10%
Corriente RMS	5.8	Amperios en Tcase de 50ºC, Max
Corriente pico	25	Amperios, máx.
Tiempo de respuesta de paso de ángulo pequeño	0,25	ms, con carga equilibrada de 0,3 gm*cm2
Detector de posición
Linealidad	99,99	Mínimo, más de 20 grados.
Deriva de escala	50	PPM/ºC, Máximo
Deriva cero	15	Ωrad/º C, Máximo
Repetibilidad, corto plazo	8	microradianes
Señal de salida, modo común	155	ΩA con corriente AGC de 30 mA, +/-20%
Señal de salida, modo diferencial	11.7	ΩA/º, a corriente de modo común de 155 ΩA, +/-20%
Conductor	67723

(5) Escáner óptico basado en galvanómetro de circuito cerrado con imán móvil modelo 6240H

El galvanómetro 6240H se puede diseñar y optimizar en cuanto a velocidad, tamaño, costo y precisión con diámetros de haz típicos de 12 mm, 15 mm, 20 mm, 25 mm y 30 mm.Aquí se muestra con un espejo en Y de 12 mm.Todas las especificaciones del detector de posición se aplican con nuestro servocontrolador después de un calentamiento de 30 segundos.Todos los ángulos están en grados mecánicos.Consulte el manual para obtener instrucciones de funcionamiento completas.
Especificaciones mecánicas

Excursión Angular Puntuada:	40°
Inercia del rotor:	2,4 gramos cm2, +/-10%
Constante de par:	2,0x105 dinas cm/amp, +/-10%
Temperatura máxima de la bobina:	110°C
Resistencia térmica (bobina a caja):	0,62°C/vatio, máx.

Especificaciones eléctricas/mecanismo de accionamiento

Resistencia de la bobina:	1,03 ohmios, +/-10%
Inductancia de la bobina:	350 µH, +/-10%
Voltaje EMF posterior:	346 µV/grado/s, +/-10%
Corriente RMS:	8,2 amperios a Tcaso de 50°C, máx.
Corriente pico:	25 amperios, máx.
Tiempo de respuesta de paso de ángulo pequeño:	300 µs, con espejo en Y de 12 mm, ajustado al 99 % 350 µs, con espejo Y de 15 mm, ajustado al 99 % 650 µs, con espejo Y de 20 mm, ajustado al 99 %

Detector de posición

Linealidad:	99,9 %, Mínimo, más de 20 grados, 99,5 % Típico, más de 40 grados
Deriva de escala:	50 ppm/°C, máximo
Deriva cero:	15 µrad/°C, máximo
Repetibilidad, Corto Plazo:	8 microradianes
Señal de salida, modo común:	155 µA con corriente AGC de 30 mA, +/-20 %
Señal de salida, modo diferencial:	11,7 µA/°, a corriente de modo común de 155 µA, +/-20%

1.2 Galvómetros ópticos serie 83xxK

Nuestra serie de escáneres 83xxK se basa en la velocidad y confiabilidad de la serie 62xxH con una resolución y estabilidad térmica aún mayores para las aplicaciones más exigentes y de alta precisión.Cada modelo incluye nuestra mejor tecnología de actuador de imán móvil en su clase y un detector de posición mejorado que solo está disponible en Cambridge Technology.Con su menor deriva y ruido, la serie 83xxK es ideal para aplicaciones que requieren características precisas, como micromecanizado y aplicaciones de campo grandes que dependen de la estabilidad.
Logre el más alto nivel de precisión, velocidad y confiabilidad de escaneo:

• Las velocidades de motor más rápidas de la industria, con resolución y estabilidad aún mayores
• Precisión y exactitud superiores que garantizan resultados de procesamiento de alta calidad
• El diseño robusto respalda una confiabilidad constante durante una larga vida útil del producto.
• El tamaño de los modelos compactos garantiza una fácil integración del sistema para espacios pequeños
• Disponible con una amplia gama de tamaños de espejo (de 3 a 50 mm) y opciones de revestimiento

Número de pieza	8300H	8310H	8315H	8320H
Tamaño de apertura recomendado (mm)	3 a 7	3 a 7	3 a 7	5 a 10
Opciones de longitud de onda	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Recubrimientos de banda ancha: 350 nm – 12 Ωm
Ángulo máximo de escaneo (grados)	40°	40°	40°	40°
Inercia del rotor (gm·cm2, ±10%)	0.013	0,018	0,028	0,125
Constante de par (dina·cm/amp, ±10%)	1.20x104	2,79x104	3.78x104	6.17x104
Temperatura máxima del rotor (°C)	110°	110°	110°	110°
Resistencia térmica (rotor a carcasa) (°C/vatio, máx.)	3.8	2.0	1.0	1.0
Resistencia de la bobina (ohmios, ±10%)	2.14	3.7	2.5	2,79
Inductancia de la bobina (ΩH, ±10%)	52	109	94	180
Voltaje EMF posterior (ΩV/°/seg, ±10%)	20.9	48,7	66	108
Corriente RMS (A en Tcase = 50°C, máximo)	2.3	2.4	4.1	3.9
Corriente máxima (A, máxima)	6	8	20	20
Respuesta de paso de ángulo pequeño1 (típico)	Espejo en Y de 3 mm 130 Ω	Espejo en Y de 3 mm 100 Ω	Espejo en Y de 3 mm 130 Ω	Espejo en Y de 5 mm 250 Ω
Peso (gramos, típico)	13.3	18	25,8	42,5
Dimensión (mm)	12.7x29	12,7x37,3	12,7x53,8	15.3x52

Número de pieza	8330H	8331H	8340H	8350H	8360H
Tamaño de apertura recomendado (mm)	8 a 15	8 a 15	12 a 25	25 a 75	30 a 100
Opciones de longitud de onda	355 nm / 532 nm / 1030 nm - 1080 nm / 9,4 Ωm - 10,6 Ωm Recubrimientos de banda ancha: 350 nm – 12 Ωm
Ángulo máximo de escaneo (grados)	40°	40°	40°	40°	40°
Inercia del rotor (gm·cm2, ±10%)	0,97	0,82	2.4	15.6	47,5
Constante de par (dina·cm/amp, ±10%)	1.31x105	1.11x105	2.0x105	7.08x105	8.5x105
Temperatura máxima del rotor (°C)	110	110	110	110	110
Resistencia térmica (rotor a carcasa) (°C/vatio, máx.)	0,8	1.0	0,62	0,35	0,2
Resistencia de la bobina (ohmios, ±10%)	1.07	1.27	1.03	1,69	0,60
Inductancia de la bobina (ΩH, ±10%)	173	176	350	1030	530
Voltaje EMF posterior (ΩV/°/seg, ±10%)	229	195	346	1220	1480
Corriente RMS (A en Tcase = 50°C, máximo)	7.1	5.8	8.2	7.1	12
Corriente máxima (A, máxima)	25	25	25	20	40
Respuesta de paso de ángulo pequeño1 (típico)	espejo de 10 mm 250us	Espejo en Y de 10 mm 250us	Espejo en Y de 15 mm 350us	Espejo en Y de 50 mm 3 ms	Espejo Y de 50 mm 2,1 ms
Peso (gramos, típico)	267	142	356	590	1200
Dimensión (mm)	33x73	33x68,2	33x86,5	40,6x113,4	40,6x159,9

Detector de posición (especificaciones comunes a todos los modelos):

Linealidad	99,9% mínimo, más de 20°;99,5% típico, más de 40°
Deriva de escala	15 ppm/°C, máximo
Deriva cero	5 Ωrad/°C, máximo
Repetibilidad a corto plazo	8 Ωrad
Señal de salida, modo común	283 ΩA mínimo, con corriente AGC de 60 mA
Señal de salida, modo diferencial	22,6ΩA/° (±2,5%) a una corriente de modo común de 283 ΩA
Señal de salida, relación modo común a modo diferencial	12,5 (±2,5%)

1.3 Escáner óptico del detector de posición capacitivo de imán móvil modelo 6870

Admite aperturas de haz de 12 mm y 15 mm.Todas las especificaciones del detector de posición se aplican con nuestro servocontrolador después de un calentamiento de 30 segundos.Todos los ángulos están en grados mecánicos.Consulte el manual para obtener instrucciones de funcionamiento completas.
Especificaciones mecánicas

Excursión Angular Puntuada:	40°
Inercia del rotor:	2,0 g*cm2, +/-10%
Constante de par:	1,8X105dinas-cm/amp, +/-10%
Temperatura máxima de la bobina:	110°C
Resistencia térmica (bobina a caja):	1,0°C/vatio, máx.
Dimensión	40,6x73,2mm

Especificaciones eléctricas/mecanismo de accionamiento

Resistencia de la bobina:	1,4 ohmios, +/-10%
Inductancia de la bobina:	275uH, +/-10%
Voltaje EMF posterior:	0,3 mV/grado/s, +/-10%
Corriente RMS:	5,3 amperios en Tcaso de 50°C, máx.
Corriente pico:	25 amperios, máx.
Tiempo de respuesta de paso de ángulo pequeño:	0,7 ms, con carga equilibrada de 2,0 g*cm2

Detector de posición

Linealidad:	99,9%, mínimo, más de 40 grados
Deriva de escala:	50 ppm/°C, máximo
Deriva cero:	15 microradianes/°C, máximo
Repetibilidad, Corto Plazo:	8 microradianes
Señal de salida, modo común:	585 microamperios con voltaje AGC de 10 VCC, +/-20 %
Señal de salida, modo diferencial:	14,5 µA/grado, a corriente de modo común de 585 µA, +/-20%

1.4 Escáner óptico del detector de posición capacitivo de imán móvil modelo 6880

Admite aperturas de haz de 20 mm y 30 mm.

• 6880 tiene conector D-sub 9 y óptico +/-40o
• 6880A tiene cable dividido MiniCT y +/-40 o óptico
• 6880M tiene conector D-sub 9 y óptico +/-20o
• 6880MA tiene cable dividido MiniCT y +/-20 o óptico
• 6880M140 tiene conector D-sub 9 y óptico +/-60o
• 6880MA140 tiene cable dividido MiniCT y +/-60 o óptico

Todas las especificaciones del detector de posición se aplican con nuestro servocontrolador después de un calentamiento de 30 segundos.Todos los ángulos están en grados mecánicos.Consulte el manual para obtener instrucciones de funcionamiento completas.
Especificaciones mecánicas

Excursión Angular Puntuada:	40°
Inercia del rotor:	6,4 g*cm2, +/-10%
Constante de par:	2,54X105dinas-cm/amp, +/-10%
Temperatura máxima de la bobina:	110°C
Resistencia térmica (bobina a caja):	0,75°C/vatio, máx.
Dimensión	40,6x75,1mm

Especificaciones eléctricas/mecanismo de accionamiento

Resistencia de la bobina:	1,0 ohmios, +/-10%
Inductancia de la bobina:	280uH, +/-10%
Voltaje EMF posterior:	0,44 mV/grado/s, +/-10 %
Corriente RMS:	7,5 amperios a una temperatura de 50 °C, máx.
Corriente pico:	25 amperios, máx.
Tiempo de respuesta de paso de ángulo pequeño:	0,9 ms, con carga adaptada de inercia equilibrada

Detector de posición

Linealidad:	99,9%, mínimo, más de 40 grados
Deriva de escala:	50 ppm/°C, máximo
Deriva cero:	10 microradianes/°C, máximo
Repetibilidad, Corto Plazo:	8 microradianes
Señal de salida, modo común:	970 microamperios con voltaje AGC de 10 VCC, +/-20 %
Señal de salida, modo diferencial:	22 µA/grado, en modo común corriente 970 µA, +/- 20%

1.5 Escáner óptico basado en galvanómetro de circuito cerrado de bobina móvil modelo 6450 con detector de posición capacitivo

Admite aperturas de 12 mm.Todas las especificaciones del detector de posición se aplican con nuestros servocontroladores después de un calentamiento de 30 segundos.Todos los ángulos están en grados mecánicos.Consulte el manual para obtener instrucciones de funcionamiento completas.
Especificaciones mecánicas

Excursión Angular Puntuada:	40°
Inercia del rotor:	2,3 g*cm2, +/-10%
Constante de par:	0,45X106dinas-cm/amp, +/-10%
Temperatura máxima de la bobina:	150°C
Resistencia térmica (bobina a caja):	5,0 °C/vatio, máx.
Dimensión	41,2x108,2mm

Especificaciones eléctricas/mecanismo de accionamiento

Resistencia de la bobina:	4,0 ohmios, +/-10%
Inductancia de la bobina:	450uH, +/-10%
Voltaje EMF posterior:	0,8 mV/grado/s, +/-10 %
Corriente RMS:	1,8 amperios en Tcase de 50°C, máx.
Corriente pico:	6,0 amperios, máx.
Tiempo de respuesta de paso de ángulo pequeño:	2,0 ms, con carga adaptada de inercia equilibrada

Detector de posición

Linealidad:	99,9%, mínimo, más de 40 grados
Deriva de escala:	50 ppm/°C, máximo
Deriva cero:	15 microradianes/°C, máximo
Repetibilidad, Corto Plazo:	2 microradianes
Señal de salida, modo común:	970 microamperios con voltaje AGC de 10 VCC, +/-20 %
Señal de salida, modo diferencial:	21,5 µA/grado, en modo común corriente 970 µA, +/-20%

Conductor: 67045

2. Servoelectrónica

Nuestros controladores PID de rendimiento son servos con todas las funciones disponibles en configuraciones compactas, de doble eje y de alta potencia.Al ofrecer precisión y potencia, nuestras soluciones de controladores admiten incluso las aplicaciones más exigentes que requieren velocidades rápidas con alta repetibilidad, linealidad y estabilidad.La combinación de tamaño, rendimiento y flexibilidad hacen de nuestros servos analógicos la opción ideal para sus sistemas de escaneo integrados.
Obtenga una buena relación calidad-precio en un tamaño compacto con la máxima potencia de accionamiento

• Diseñado para brindar estabilidad y control de alto ancho de banda que permite el máximo rendimiento
• Los tamaños compactos de los productos garantizan una integración flexible y sencilla en sistemas complejos
• El circuito de protección integrado proporciona confiabilidad durante la evaluación y la operación.
• Incluye salidas convenientes para señales de posición, error y velocidad del galvanómetro.
• Rendimiento totalmente optimizado con los productos de escaneo de Cambridge Technology

Servocontroladores analógicos 2,1

(1) Lista y comparación de 671, 672 y 673

Número de pieza	Serie 671 individual	Serie 672 sencilla	Serie 673 doble
Etapa de salida	Diferencial	De un solo extremo	Diferencial
Impedancia de entrada analógica	200K +/- 1% ohmios (diferencial) 100K +/- 1% ohmios (terminación única)	200K +/- 1% ohmios (diferencial) 100K +/- 1% ohmios (terminación única)	200K +/- 1% ohmios (diferencial) 100K +/- 1% ohmios (terminación única)
Impedancia de salida analógica	1K +/- 1% ohmios (para todas las demás salidas de observación)	1K +/- 1% ohmios (para todas las demás salidas de observación)	2K +/- 1% ohmios (para las clavijas de observación de salida de posición y monitor de corriente) 4,75 k +/- 1% ohmios para todas las demás clavijas de observación
Factor de escala de entrada de posición	0,5 voltios/grado mecánico (2 grados/voltio), otras configuraciones disponibles	0,5 voltios/grado mecánico (sistema de 40°), 0,67 voltios/grado (sistema de 30°)	0,5 voltios/grado mecánico (2 grados/voltio), otras configuraciones disponibles
Rango de entrada de posición	+/- 10 voltios, máximo	+/- 10 voltios, máximo	+/- 10 voltios, máximo
Rango de compensación de posición	+/- 5% del rango de entrada, típico	+/- 5% del rango de entrada, típico	+/- 5% del rango de entrada, típico
Rango de entrada de posición digital	216 recuentos de dac	N / A	N / A
No linealidad de la entrada digital de 16 bits	0,006% de la escala completa, máximo	N / A	N / A
Factor de escala de salida de posición	0,5 voltios/grado	0,5 voltios/grado	0,5 voltios/grado
Factor de escala de salida de error	0,5 voltios/grado	0,5 voltios/grado	N / A
Factor de escala de salida de velocidad	Salida analógica (escalada por ganancia del diferenciador de posición)	Salida analógica (escalada por ganancia del diferenciador de posición)	Salida analógica (escalada por ganancia del diferenciador de posición)
Salida de fallo	Colector abierto: impedancia de salida de 1 K ohm (baja a -15 V), con capacidad de disipador de 10 mA	La salida TTL aumentó a un voltaje de suministro de +5 V con una resistencia de 100 k.Nivel alto = 2,5 V, nivel bajo = 0 V	Salida CMOS con 4,75 k ohmios en serie Nivel alto = 11,5 V, nivel bajo = 0,05 V
Estabilidad de temperatura de la electrónica	20 ppm por °C	20 ppm por °C	20 ppm por °C
Requisitos de fuente de alimentación	Configuraciones de +/- 15 a +/- 28 VCC disponibles	Configuraciones de +/- 15 a +/- 28 VCC disponibles	Configuraciones de +/- 15 a +/- 28 VCC disponibles
Límite máximo de corriente de accionamiento	10 amperios pico1 5 amperios rms (dependiente de la fuente de alimentación y la carga)	10 amperios pico 5 amperios rms (depende de la fuente de alimentación y la carga)	10 amperios pico 5 amperios rms (depende de la fuente de alimentación y la carga)
Rango de temperatura de funcionamiento	0 - 50°C	0 - 50°C	0 - 50°C
Dimensiones (Placa con soporte para disipador; aproximada, cm)	10,16x6,68x2,69cm	5,40x6,03x2,69cm	10,03x7,75x3,07cm

(2) MicroMax® Modelo 677XX de eje único

CARACTERÍSTICAS:

• El servocontrolador más pequeño para una integración de sistemas compacta y de bajo costo
• Señales de salida de posición, error y velocidad
• Escala de entrada y ajuste de compensación
• Circuito de protección a bordo

El controlador no integrado MicroMax Modelo 677XX Clase 0 proporciona un paquete de servo extremadamente compacto, de alto rendimiento y con todas las funciones.Con solo 2 pulgadas de ancho y 2,5 de largo, se encuentra entre los servocontroladores más pequeños disponibles comercialmente, lo que brinda una integración más sencilla a su solución de escaneo.Con control automático de ganancia (AGC), sistema de amortiguación de bajo ruido, compensación de linealidad y componentes de alta estabilidad, el servo 677XX proporciona alta calidad y posicionamiento estable.

Diseñado teniendo en cuenta la flexibilidad, el modelo 677XX de MicroMax presenta entradas analógicas diferenciales, configuraciones de fuente de alimentación flexibles y control de posicionamiento que permiten optimizar los ángulos de posicionamiento del sistema, la velocidad y la precisión.Las señales de salida de error, velocidad y posición del sistema hacen que las integraciones en aplicaciones complejas de sistemas de escaneo sean fáciles y precisas.El hardware de montaje integral, los conectores de perfil bajo y el tamaño pequeño general permiten diseños de sistemas compactos con fácil integración.

El nuevo servocontrolador de eje único MicroMax 677XX de tamaño más pequeño se puede configurar para obtener un rendimiento óptimo con nuestra línea 6200 y 6800 de escáneres ópticos de circuito cerrado basados ​​en galvanómetros.Utilizado con nuestra tecnología patentada de galvanómetro de detección de posición, el MicroMax 677XX proporciona estabilidad mejorada de tiempo y temperatura sin necesidad de compensación térmica.Los circuitos de protección integrados garantizan un control fiable del sistema durante la integración y el funcionamiento.Para garantizar un funcionamiento seguro y una vida útil prolongada del producto, el MicroMax 677XX monitorea y controla la potencia rms del galvanómetro y cuenta con un fusible enchufado para mayor protección del sistema.También utiliza acondicionamiento de señal servo para mantener un rendimiento controlado dentro de los límites de excursión angular nominal.Esta combinación de tamaño, flexibilidad y precio hace del MicroMax Modelo 677XX la opción ideal cuando se requieren altos niveles de velocidad y rendimiento en el entorno más compacto.

Especificaciones:

Impedancia de entrada analógica	400K +/-1% ohmios (Diferencial)
	200 K +/-1 % ohmios (terminación única)
Impedancia de salida analógica	1K +/-1% ohmios (para todas las demás salidas de observación)
Factor de escala de entrada de posición	0,5 voltios/grado mecánico (sistema 40o), 0,67 voltios/grado (sistema 30o)
Rango de entrada de posición	+/-10 voltios, máximo
Rango de compensación de posición	+/-10 voltios
Factor de escala de salida de posición	0,5 voltios/grado
Factor de escala de salida de error	0,5 voltios/grado
Factor de escala de salida de velocidad	Salida analógica (escalada por ganancia del diferenciador de posición)
Requisitos de fuente de alimentación	Configuraciones de +/-15 a +/-28 VCC disponibles
Límite máximo de corriente de accionamiento	10 amperios pico, 5 amperios rms (depende de la fuente de alimentación y la carga)
Rango de temperatura de funcionamiento	0-50ºC
Tamaño	5,08 cm x 6,35 cm x 2,69 cm

La servoplaca 677 está disponible en una variedad de configuraciones, como se detalla a continuación:

(3)El modelo MicroMax® 673XX de doble eje

La placa controladora de doble eje MicroMax® modelo 673XX: nuestro servo de doble eje ofrece configuraciones de servo loop integrados o no integrados, acondicionamiento de señal de entrada de tasa de error y/o velocidad de giro y componentes de alta estabilidad para un posicionamiento extremadamente preciso en aplicaciones que exigen la mejor repetibilidad y linealidad. , estabilidad y coste en un sistema muy compacto.Los conectores de perfil bajo y el diseño de doble eje del 673XX permiten una fácil integración en cualquier sistema, mientras que el acondicionamiento y el monitoreo del estado del sistema incorporado garantizan un control completo y confiable del sistema.

(4) Servocontrolador MicroMax® 671XX de un solo eje

La placa controladora MicroMax® 671XX: nuestra topología servo avanzada y la disponibilidad de integración de errores de Clase 1 proporcionan una excelente repetibilidad de posicionamiento, precisión y estabilidad en una configuración compacta de un solo eje.Los componentes de alta estabilidad proporcionan una excelente estabilidad en tiempo y temperatura.El monitoreo de estado y acondicionamiento del sistema incorporado garantiza un control completo y confiable del sistema durante la integración y la operación.
Ofrecemos una opción de entrada digital con los servocontroladores 671 y 670.La interfaz digital paralela modelo 6757 es un módulo que se monta en el servocontrolador MicroMax.Esto permite al usuario proporcionar un comando de posición digital paralelo de 16 BITS.También hay cuatro líneas de control que permiten al usuario direccionar y controlar cada módulo de entrada utilizando un bus de datos de 16 BITS.El servocontrolador se puede configurar fácilmente para cambiar entre control de comando de posición digital y analógico.Cada módulo se suministra con un cable de un solo extremo correspondiente.Se necesita un módulo para cada escáner.Esto es opcional y solo es necesario si se utiliza un comando digital.Esta opción se puede agregar fácilmente en una fecha posterior.

La servoplaca 671 está disponible en una variedad de configuraciones, como se detalla a continuación:

(5) Servocontrolador MicroMax® 670XX de un solo eje

A medida que aumentan la complejidad y los requisitos de especificación de los sistemas ópticos actuales, también aumenta la necesidad de sistemas de posicionamiento de espejos compactos y de alto rendimiento y alta precisión.El sistema MicroMaxTM Serie 670 fue diseñado para aplicaciones que requieren especificaciones de alto rendimiento.

El sistema de posicionamiento de espejos a nivel de tablero de un solo eje Serie 670 consta de un

Servoamplificador monocanal en placa de 2.50” x 4.00” y escáner de alto rendimiento.El escáner está diseñado para un rango específico de cargas inerciales, lo que permite controlar con precisión espejos con inercias desde menos de 0,001 gm-cm2 hasta más de 100.000 gm-cm2.

Todos los ángulos están en grados mecánicos.Todas las especificaciones se aplican después de un período de calentamiento de 1 minuto.

Impedancia de entrada analógica	200K + 1% ohmios (Diferencial); 100K + 1% ohmios (terminación única)
Impedancia de salida de posición	1K + 1% ohmios (Para todas las salidas de observación)
Factor de escala de entrada de posición	0,5 voltios/voltio (2 voltios/voltio)
Rango de entrada de posición analógica	+ 10 voltios máx.
Rango de entrada de posición digital	216 recuentos de dac
No linealidad de la entrada digital de 16 bits	0,006 % de la escala completa, máx.
Rango de compensación de posición	+ 2 voltios
Pos.Factor de escala de salida	0,5 voltios/s
Factor de escala de salida de error	0,5 voltios/s
Factor de escala de salida de velocidad	Analógico (escalado por ganancia del diferenciador de posición)
Salida de fallo	Colector abierto, impedancia de salida de 1 K ohm (baja a –15 V), con capacidad de disipador de 10 mA
Estabilidad de temperatura de la electrónica	20 ppm por °C
Requisitos de voltaje de entrada	+/-15 a +/-28 VCC (la corriente varía según la configuración del motor)
Límite máximo de corriente de accionamiento, pico	10 amperios
Límite máximo de corriente de accionamiento, RMS	5 amperios (depende de la fuente de alimentación, la carga y el disipador de calor).
Rango de temperatura de funcionamiento	0 - 50°C
Tamaño	4,0 x 2 x 1,06 pulgadas;10,16 cm x 6,35 cm x 2,69 cm
Peso	3,07 onzas (87 gramos)

2.2 Servocontroladores digitales

Nuestros servocontroladores digitales cuentan con autocalibración, control de espacio de estado y optimización de entrada de comandos, características ideales para aplicaciones de escaneo que exigen las más altas velocidades y precisión.La tecnología patentada de los controladores ofrece el máximo rendimiento, flexibilidad y facilidad de uso del sistema con procesadores integrados que caracterizan los componentes de escaneo cada vez que enciende el sistema.Para facilitar la integración, nuestros servos compactos modelo DC incluyen configuraciones de fuente de alimentación flexibles, hardware de montaje integral y conectores de bajo perfil.

Tome el control total utilizando nuestros servos de alto rendimiento y fáciles de integrar

• Algoritmos de prefiltrado basados ​​en simulación para la optimización del control de movimiento
• El autoajuste y la calibración de inicio reducen el costo de fabricación del sistema
• El servicio de campo simplificado aumenta los ahorros y el tiempo de actividad del sistema
• El tamaño compacto y flexible del servo es fácil de configurar dentro de sistemas complejos
• Rendimiento optimizado proporcionado con los productos de escaneo de Cambridge Technology

Número de pieza	Modelo DC900	Modelo DC2000	Modelo DC3000 Plus (bajo nivel de ruido)
Número de ejes	Soltero	Doble	Doble
Entrada de comando	Analógico (diferencial de ±5 V, ±10 V de un solo extremo) XY2-100 Digital serial de alta velocidad	XY2-100 Digital serie de alta velocidad	XY2-100 Digital serie de alta velocidad
Impedancia de entrada analógica	400K +/-1% ohmios (diferencial) 200K +/-1% ohmios (terminación única)	—	—
Impedancia de salida analógica	1K +/-1% ohmios (para todas las salidas de observación)	La salida sin terminación de OPA2227, <1Ω	La salida sin terminación de OPA2227, <1Ω
Factor de escala de entrada de posición	0,50 voltios/grado (sistema de 40°) 0,67 voltios/grado (sistema de 30°) 1,00 voltios/grado (sistema de 20°)	—	—
Rango de entrada de posición analógica	+/- 10 voltios máx.	—	—
Factor de escala de salida de posición	0,5 voltios/grado	0.333V/grado no diferencial	0.333V/grado no diferencial
Requisitos de fuente de alimentación	Configuraciones de +/-15 a +/-32 VCC disponibles	Configuraciones de +/-15 a +/-32 VCC disponibles	Configuraciones de +/-15 a +/-28 VCC disponibles
Límite máximo de corriente de accionamiento	8 amperios pico, 5 amperios rms (depende de la fuente de alimentación y la carga)	10 amperios pico, 2,5 amperios rms (por eje) (depende de la fuente de alimentación y la carga)	20 amperios pico, 5 amperios rms (por eje) (depende de la fuente de alimentación y la carga)
Poder inactivo	15W	16W	11,5W
Tramado (RMS)	8 Ωrad	7 Ωrad	4 Ωrad
Rango de temperatura de funcionamiento	0 - 50°C	0 - 50°C	0 - 50°C
Dimensiones1	5,14x10,48x4,45cm	10,50x7,50x6,44cm	10,50x7,50x6,44cm

Para información más detallada sobre los galvos serie CTI, por favordescarga aquí.
