Datos del producto:
Lugar de origen: China
Nombre de la marca: Sintec Optronics
Número de modelo: Serie STHT
Pago y Envío Términos:
Tiempo de entrega: Las existencias
Condiciones de pago: T/T vía banco

Emisores y barras de diodo único sin montar / Barras y matrices empaquetados con láser de diodo

descripción
Alta luz:

Emitentes y barras de diodo único no montados

,

Barras y matrices de diodos envasados con láser

,

Chips de diodos y barras desnudas

Emisores y barras de diodo único sin montar / Barras y matrices empaquetados con láser de diodo

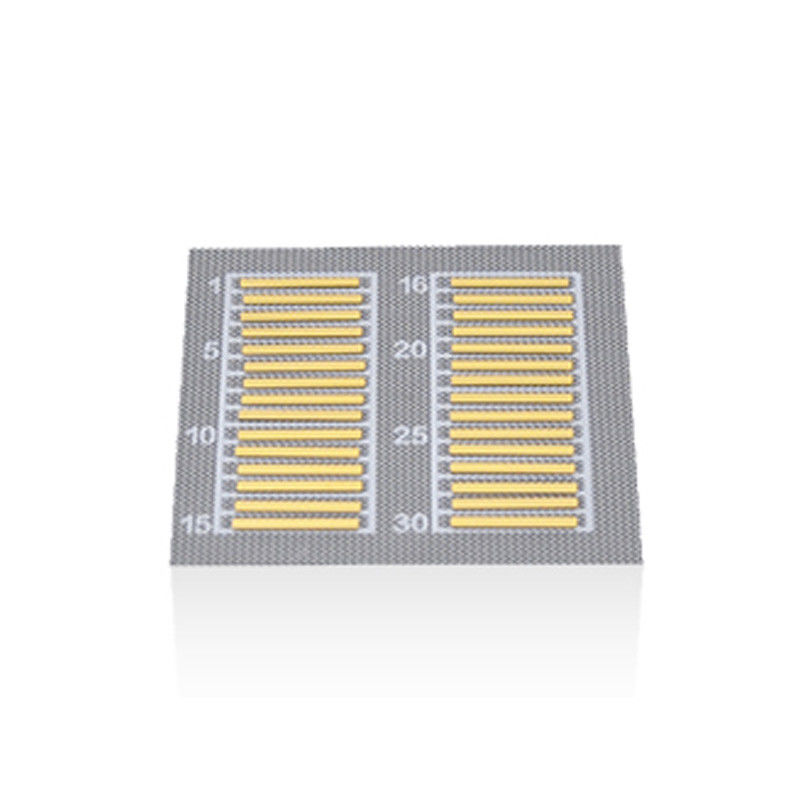

1. Barras y emisores de diodo único sin montar

Los láseres de semiconductores son uno de la mayoría de los láseres industriales actuales.Ya sea el procesamiento directo de materiales o el bombeo óptico de láseres de estado sólido, láseres de fibra o láseres de disco, los emisores y barras individuales sin montar son el componente clave para la conversión inicial de energía eléctrica en luz.

Nos hemos centrado en la tecnología de obleas de semiconductores desde 1998, ofrece alta potencia multimodo en longitudes de onda entre 808 y 1064nm.

  • Barras sin montar multimodo de alta potencia de hasta 40 W CW y 200 W QCW de salida
  • Emisores individuales sin montar de hasta 2 W de potencia CW
  • Las longitudes de onda disponibles incluyen 808nm y 980nm
número de parte Longitud de onda Potencia de salida Ancho del emisor Longitud de la cavidad Ancho
STHT-CLDM-0808-0500-02 808±5nm 500 mW 50 µm 600 µm 500 µm
STHT-CLDM-0808-1000-02 808±5nm 1W 100 µm 900 µm 500 µm
STHT-CLDM-0808-2000-02 808±5nm 2W 100/150 µm 1500/1000 µm 500 µm
STHT-CLDM-0980-0500-02 980±10nm 500 mW 50 µm 600 µm 500 µm
STHT-CLDM-0980-1000-02 980±10nm 1W 100 µm 900 µm 500 µm
STHT-CLDM-0980-2000-02 980±10nm 2W 150 µm 1000 µm 500 µm
Barras sin montar Longitud de onda Potencia de salida Modo de operación Factor de llenado Número de emisores individuales
STHT-LDAC1-0808-0020 808±5nm 20W CW 20% 19
STHT-LDAC1-0808-0040 808±5nm 40W CW 30% 19
STHT-LDAQ1-0808-0100 808±5nm 100W QCW 87% 100
STHT-LDAQ1-0808-0200 808±5nm 200W QCW 71% 58

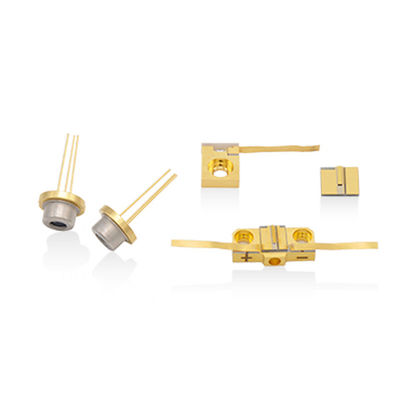

2. Emisores individuales de diodo empaquetado

Los emisores individuales empaquetados de la serie LDM son láseres semiconductores de cavidad Fabry-Perot basados ​​en epitaxia de pozo cuántico y diseño de estructura de guía de ondas de cresta.Los emisores individuales en paquete Sintec brindan una excelente confiabilidad y rendimiento.

  • La longitud de onda central incluye 635nm, 650nm, 670nm, 785nm, 808nm, 830nm, 9xxnm y 1064 nm
  • Los diseños del paquete incluyen monturas TO, monturas COS, monturas C y monturas F
  • Proporcione servicios de modelado de haz como compresión de eje rápido de acuerdo con las demandas del cliente
número de parte Longitud de onda



Nuevo Méjico

Potencia de salida (20°C) Corriente de funcionamiento Tensión de funcionamiento Paquete
STHT-LDM-0635-500m 635 500 mW ≤1.35A ≤2,3 V Montura C / TO3
STHT-LDM-0650-300m 650 300 mW ≤1.0A ≤2,3 V Montura C / TO3
STHT-LDM-0670-300m 670 300 mW ≤1.0A ≤2,3 V Montura C / TO3
STHT-LDM-0808-200m 808 200 mW ≤220mA ≤2,0 V TO56
STHT-LDM-0808-300m 808 300 mW ≤330mA ≤2,0 V TO56
STHT-LDM-0808-500m 808 500 mW ≤560mA ≤2,0 V TO9
STHT-LDM-0808-001W 808 1W ≤1.24A ≤2,0 V TO9
STHT-LDM-0808-002W 808 2W ≤2.1A ≤2,0 V CoS/Montura F/Montura C
STHT-LDM-0808-003W 808 3W ≤3.3A ≤2,0 V CoS/ Montura F/ Montura C
STHT-LDM-0808-005W 808 5W ≤5.5A ≤2,0 V CoS/ Montura F/ Montura C
STHT-LDMP-0808-007W 808 7W (pulso ms) ≤7.8A ≤3.0V TO56
STHT-LDM-0808-008W 808 8W ≤10A ≤2,0 V CoS/ Montura F/ Montura C
STHT-LDM-0830-001W 830 1W ≤1.3A ≤2,0 V Montura CoS/C
STHT-LDMP-0830-005W 830 5W (pulso ms) ≤5.30A ≤3.0V TO56
STHT-LDM-0915-010W 915 10W ≤11A ≤2.2V Montura CoS/F
STHT-LDM-0940-003W 940 3W ≤3.2A ≤2,0 V CoS/ Montura F/ Montura C
STHT-LDM-0980-500m 980 500 mW ≤700mA ≤2,0 V TO9
STHT-LDM-0980-001W 980 1W ≤1.3A ≤2,0 V TO9
STHT-LDM-0980-002W 980 2W ≤2.3A ≤2,0 V Montura CoS/C
STHT-LDM-0980-003W 980 3W ≤3.6A ≤2,0 V Montura CoS/C
STHLDMP-980-005W 980 5W (pulso ms) ≤5.8A ≤3.0V TO56

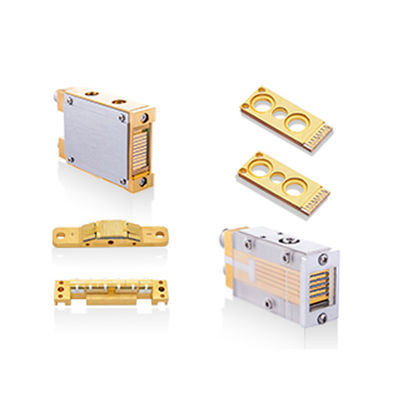

3. Conjuntos y barras empaquetados con láser de diodo

Las barras empaquetadas de alta potencia de la serie LDA brindan a los clientes OEM una potencia escalable de hasta kilovatios para aplicaciones industriales, médicas y de bombeo.Las barras láser empaquetadas se pueden configurar para mejorar el brillo a través del apilamiento, escalar lineal o verticalmente para optimizar la integración de la luz y el material.Oferta de la serie LDA:

  • Longitudes de onda en el rango de 808nm a 1100nm
  • Diseño modular y compacto para facilitar la integración
  • Barras de diodo láser de hasta 100 W CW y 300 W QCW para alto brillo
  • Barra de diodo láser de 10 mm empaquetada, varias configuraciones de barra estándar (configuraciones de barra personalizadas disponibles a pedido)
Barras Envasadas Longitud de onda central Potencia de salida Modo de operación Enfriamiento
STHT-LDAC1-0808-020W 808nm 20W CW Refrigerado por conducción
STHT-LDAC1-0808-040W 808nm 40W CW Refrigerado por conducción
STHT-LDAC1-0808-060W 808nm 60W CW Refrigerado por conducción
STHT-LDAC1-09xx-060W 9xxnm 60W CW Refrigerado por conducción
STHT-LDAC1-1064-040W 1064nm 40W CW Refrigerado por conducción
STHT-LDAC1-0808-040W 808nm 40W CW Refrigerado por microcanales
STHT-LDAC1-0808-060W 808nm 60W CW Refrigerado por microcanales
STHT-LDAC1-0808-100W 808nm 100W CW Refrigerado por microcanales
STHT-LDAC1-09xx-060W 9xxnm 60W CW Refrigerado por microcanales
STHT-LDAC1-1064-040W 1064nm 40W CW Refrigerado por microcanales
STHT-LDAQ1-0808-100W 808nm 100W QCW Refrigerado por conducción
STHT-LDAQ1-0808-200W 808nm 200W QCW Refrigerado por conducción
STHT-LDAQ1-0808-300W 808nm 300W QCW Refrigerado por conducción
Matrices verticales Longitud de onda central Potencia por barra Modo de operación Enfriamiento
STHT-LDAC2-0808-xxx 808nm 40-100W CW Refrigerado por microcanales
STHT-LDAC2-09xx-xxx 9xxnm 40-100W CW Refrigerado por microcanales
STHT-LDAC2-1064-040W 1064nm 40W CW Refrigerado por microcanales
STHT-LDAQ2-0808-xxx 808nm 100-300W QCW Refrigerado por conducción
STHT-LDAQ2-0940-xxx 940nm 100-200W QCW Refrigerado por conducción
Matrices horizontales Longitud de onda central Potencia por barra Modo de operación Enfriamiento
STHT-LDAC3-0808-xxx 808nm 40-100W CW Refrigerado por microcanales
STHT-LDAC3-09xx-xxx 9xxnm 40-100W CW Refrigerado por microcanales
STHT-LDAC3-1064-040W 1064nm 40W CW Refrigerado por microcanales
STHT-LDAC3-0808-xxx 808nm 40-100W CW Refrigerado por macrocanal
STHT-LDAC3-09xx-xxx 9xxnm 40-100W CW Refrigerado por macrocanal
STHT-LDAC3-1064-040W 1064nm 40W CW Refrigerado por macrocanal
STHT-LDAQ3-0808-xxx 808nm 100-300W QCW Refrigerado por macrocanal
STHT-LDAQ3-0940-xxx 940nm 100-200W QCW Refrigerado por macrocanal
  • La longitud de onda central de 9xxnm incluye 915nm/940nm/980nm.
  • Por favor, póngase en contacto con nosotros para discutir sus requisitos específicos.

4. Conjuntos de láser de diodo para depilación

Las matrices verticales especialmente diseñadas para la aplicación de depilación pueden apilar hasta 10 barras láser empaquetadas para formar un conjunto de láser de diodo de alta potencia.Cada una de estas barras láser proporciona individualmente hasta 100 vatios en modo CW.Los pequeños espacios entre las barras láser hacen que el módulo obtenga el máximo brillo de las matrices, lo que permite que el módulo funcione con alta eficiencia

  • Potencia hasta 1000W
  • Diseños compactos
  • Paquete confiable con soldadura dura
número de parte STHT-LDAQ2-0808-300 STHT-LDAQ2-0808-500 STHT-LDAQ2-0808-800 STHT-LDAQ2-0808-1000
Modo de operación QCW QCW QCW QCW
Longitud de onda central nm 808 ± 10 808 ± 10 808 ± 10 808 ± 10
Potencia de salida W 300 500 800 1000
Números de barra 5/ 6 10 8 10
Corriente de funcionamiento A ≤50 ≤50 ≤100 ≤100
Tensión de servicio V/bar ≤2 ≤2 ≤2 ≤2
Ancho de pulso ms ≤400 ≤400 ≤200 ≤200
Ciclo de trabajo % ≤40 ≤40 ≤20 ≤20
Paso de barra mm 2 2 2.8 2.8
Área de emisión mm 10×11 10×19.5 10x20 10x25.5
Temperatura de funcionamiento.℃ 15~35 15~35 15~35 15~35
Temperatura de almacenamiento.℃ -10~50 -10~50 -10~50 -10~50
Caudal L/min >4 >4 >4 >4
