Datos del producto:
Nombre de la marca: Sintec Optronics
Número de modelo: Serie STK
Pago y Envío Términos:
Tiempo de entrega: Las existencias
Condiciones de pago: T/T vía banco

1W - 400W Sistema láser de diodo acoplado a fibra 1000W 2000W

descripción
Alta luz:

Sistema láser de diodo acoplado a fibra

,

Laser juntado fibra del diodo

,

lasers del diodo

Sistemas láser de diodos acoplados a fibra de 1 a 400 W y 1000 W y 2000 W



Estamos proporcionando láser de diodo, láser de fibra, productos y soluciones de láser ultra-rápidos a clientes globales.La empresa persigue la innovación continua e insiste en procesos y tecnología avanzados autónomos y controlablesHasta ahora, hemos vendido más de 10 millones de láseres en todo el mundo y hemos cubierto más de 70 países y regiones.Información y muchos otros campos.

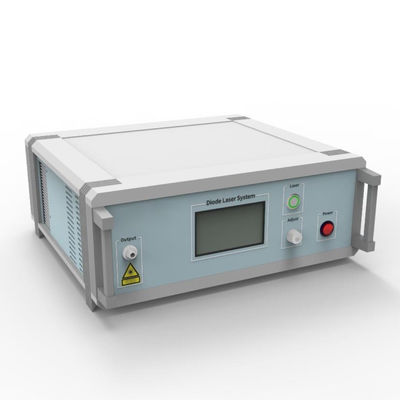

1. STK-DS3 Sistemas láser de diodos acoplados a fibra

1W - 400W Sistema láser de diodo acoplado a fibra 1000W 2000W 0

Características:

  • longitud de onda de 9XXnm o personalizada (otras longitudes de onda disponibles en los láseres de diodos acoplados a fibra de la serie STK)
  • Potencia de salida de 1W~400W
  • Diámetro del núcleo 105/135/200/400μm
  • 0.22NA
  • Producto todo en uno y llave en mano
  • Tamaño de armario múltiple opcional

Aplicaciones:

  • Soldadura de plástico
  • Impresión 3D
  • Soldadura
Especificaciones (25°C) Unidad Se aplicará el código de identificación de la autoridad competente.
Datos ópticos (2) Potencia de salida CW No 1 ~ 400
longitud de onda central nm 9XX o personalizado
Ancho espectral (FWHM) nm ±10 / Personalizado
Cambio de longitud de onda con la temperatura nm ≤ 6 años
Inestabilidad de la potencia de salida ((25°C) % ± 3 (± 5 horas)
Rango de potencia % 10 ~ 100
Datos de las fibras (2) Diámetro del núcleo Mm Se trata de las empresas de seguros de vida y seguros de vida.
Apertura numérica - 0.22
Duración de la fibra - ¿ Qué? 2 / Personalizado
Terminación de fibra - SMA905 / Personalizado
Datos eléctricos Fuente de alimentación V. 100 ~ 240 ((50-60Hz)
Consumo de energía No < 1 200
Modo de conducción - Corriente constante
Modo de emisión - con una frecuencia de 1 Hz a 20 kHz,
Modo de control - Pantalla táctil, RS232, E/S
Frecuencia de modulación HZ 1 ~ 20K (DC>0,01%)
Ancho de pulso de modulación - Las mediciones de la velocidad de la corriente son las siguientes:
Tiempo de subida/baja de la modulación (valor mínimo) μs ≤ 10 años
En la actualidad A. No < 12 años
Datos del haz de puntería (3) longitud de onda central nm 635 ± 10 nm
Potencia de salida CW MW 2
Mecánica Las dimensiones (L×W×H) En el caso de los Tamaño S: 260x360x125
Tamaño M: 340x438x145
Tamaño en L: 430x482x130
Peso En kg < 15 años
Las demás Método de enfriamiento - Refrigerador por aire/refrigerador por agua
Temperatura de almacenamiento ((5) °C Entre 5 y 50
Temperatura ambiente durante el funcionamiento (5) °C Entre 15 y 30
Requisito de refrigeración - Refrigerador de aire: ventilador interno, espacio de al menos 10 cm fuera del ventilador
En el caso de los equipos de refrigeración de agua: temperatura 20 °C - 25 °C
Acoplamiento rápido: 2* Φ 12 interfaz de entrada y salida de agua
Presión de agua de circulación 0,25 MPa, flujo de agua de circulación 7L / min
Humedad relativa % Entre 5 y 80
  Clase de seguridad - 4 (EN 60825-01)
  • (1) x=2 significa refrigeración por aire, x=4 significa refrigeración por agua; los láseres de 300W y superiores son todos refrigerados por agua.LD es el número de piezas de los láseres de diodo acoplados a fibra de la serie STK utilizados en el sistema láser.
  • (2) Consulte con nosotros para otras opciones disponibles. De hecho, los parámetros ópticos, de fibra y eléctricos dependen más del láser de diodo emparejado.
  • (3) El haz de puntería se puede personalizar según las necesidades del cliente.
  • (4) Las dimensiones mecánicas dependen de la potencia del láser y el modo de enfriamiento, por favor consulte con nosotros para obtener más información.Diseño a medida y puesta a disposición.
  • (5) Se requiere un entorno no condensante para el funcionamiento y el almacenamiento

Ejemplo: STK-DS3-2-K940EB2RN-10.00W es un sistema láser de diodo de diodo acoplado a fibra de 10W refrigerado por aire con 940nm y diámetro de núcleo de fibra de 105μm y NA 0.22.

Las observaciones:

  • Evitar la exposición de los ojos y la piel a la radiación directa durante la operación.
  • Asegúrese de que el extremo de salida de la fibra esté debidamente limpio antes de operar el láser. Siga los protocolos de seguridad para evitar lesiones al manipular y cortar la fibra.
  • El diodo láser debe utilizarse de acuerdo con las especificaciones.
  • La temperatura ambiente en funcionamiento oscila entre 15°C y 30°C.
  • La temperatura de almacenamiento oscila entre 5°C y 50°C.

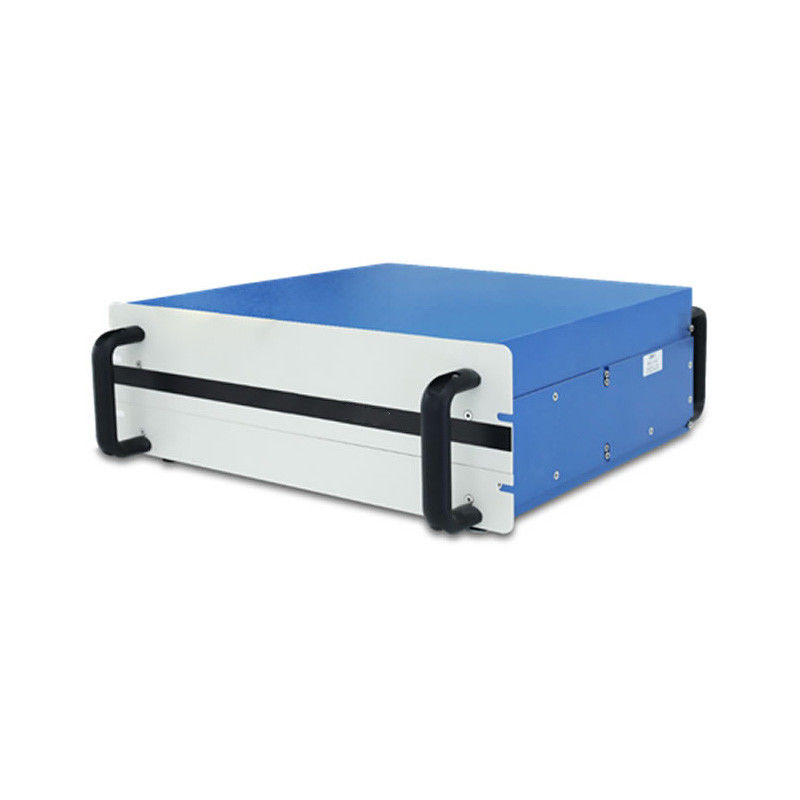

2Sistema láser de diodo acoplado a fibra de 1000W

Características

  • Bajo coste
  • Funcionamiento libre de mantenimiento
  • Frecuencia de modulación de hasta 5 kHz
  • Alta eficiencia de los enchufes de pared
  • Excelente estabilidad de potencia
  • Excepcional fiabilidad
  • Interfaz de control conveniente

Aplicación

  • Saldado
  • Tratamiento de la superficie
  • Revestimiento
  • Fabricación de baterías de Li

Nuestro láser DDL de 1000W (Láser de diodo directo) está diseñado para el procesamiento de materiales de precisión.El sistema está diseñado para una fiabilidad excepcional y puede operarse en un ambiente de aplicación industrial difícilNuestro láser DDL de 1000W es adecuado para muchas aplicaciones, como soldadura, revestimiento, soldadura de baterías de Li, etc.

Especificación técnica

Número de la parte Se aplicará el método de ensayo de la norma de calidad.
El poder de una potencia de 1000 W
longitud de onda 915 / 976nm
Diámetro del núcleo de fibra de salida 330 μm
Duración del cable 10m o personalizado
Entrega del haz Cuadro 3
Rayo de guía El rojo
Modo de funcionamiento Continuos o modulados
Polarización El caso
Estabilidad de potencia (25■C) < 3% (2 horas)
Alcance del ajuste de potencia 10 a 100%
Frecuencia máxima de modulación 5 kHz
Los pesos < 35 kg de peso
Característica del esquema Las medidas siguientes se aplicarán:
Válvula de tensión Se aplicarán las siguientes medidas:
Consumo de energía 2.4 kW
Interfaz de control Se trata de un sistema de seguridad.
Capacidad mínima de refrigeración por agua 1.5 kW
Ajustes de temperatura El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
Tamaño de los tubos de enfriamiento (externos) F12 mm
Flujo de agua de enfriamiento > 10 litros/min
QBH Flujo de agua de refrigeración 1Se aplican las siguientes medidas:

Nota: La reflexión hacia atrás afectará el rendimiento y la vida útil del láser de diodo directo..

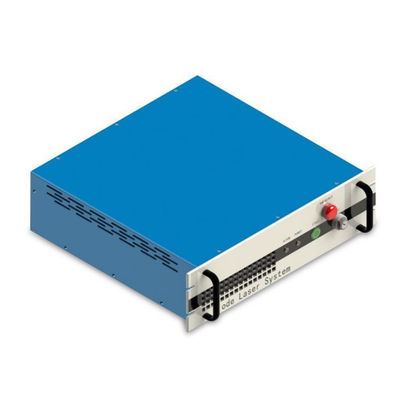

3Sistema láser de diodo acoplado a fibra de 2000W

Características

  • Bajo coste
  • Funcionamiento libre de mantenimiento
  • Frecuencia de modulación de hasta 5 kHz
  • Alta eficiencia de los enchufes de pared
  • Excelente estabilidad de potencia
  • Excepcional fiabilidad
  • Interfaz de control conveniente

Aplicación

  • Saldado
  • Tratamiento de la superficie
  • Revestimiento
  • Fabricación de baterías de Li

Nuestro láser de 2000W DDL (Láser de diodo directo) está diseñado para el procesamiento de materiales de precisión.El sistema está diseñado para una fiabilidad excepcional y puede operarse en un ambiente de aplicación industrial difícilNuestro láser DDL de 2000W es adecuado para muchas aplicaciones, como soldadura, revestimiento, soldadura de baterías de Li, etc.

Número de la parte Se aplicará el método de evaluación de la calidad de los productos.
El poder 2000 W
longitud de onda 915 / 976nm
Diámetro del núcleo de fibra de salida 600 μm
Duración del cable 10m o personalizado
Entrega del haz Cuadro 3
Rayo de guía El rojo
Modo de funcionamiento Continuos o modulados
Polarización El caso
Estabilidad de potencia (25■C) < 3% (2 horas)
Alcance del ajuste de potencia 10 a 100%
Frecuencia máxima de modulación 5 kHz
Los pesos < 35 kg de peso
Característica del esquema Las medidas siguientes se aplicarán a los productos de la categoría 1 del presente anexo:
Válvula de tensión Se aplicarán las siguientes medidas:
Consumo de energía 2.4 kW
Interfaz de control Se trata de un sistema de seguridad.
Capacidad mínima de refrigeración por agua 1.5 kW
Ajustes de temperatura La temperatura máxima de la superficie de los tubos de ensayo es de 25 °C (Módulo láser), 30 °C (QBH)
Tamaño de los tubos de enfriamiento (externos) F12 mm
Flujo de agua de enfriamiento > 20 L/min
QBH Flujo de agua de refrigeración 1Se aplican las siguientes medidas:

Nota: La reflexión hacia atrás afectará el rendimiento y la vida útil del láser de diodo directo..

4Sistemas láser de diodos acoplados de fibra de la serie STK

Ofrecemos subsistemas montados en racks de láser de diodos que van desde la longitud de onda 450nm hasta 1550nm y la salida puede ser de hasta 300 vatios.Su diseño compacto y fácil de usar lo hace muy fácil de usarPara satisfacer a los clientes' exigencia específica y proporcionar productos de alta calidad y soluciones láser son nuestra búsqueda eterna.

longitud de onda El poder Fibras
635 nm 400 mW 105 μm, 200 μm, 400 μm / 0.22
808nm 2mW-300W Personalizable 105 μm, 200 μm, 400 μm / 0.22
915 nm 2mW-300W Personalizable 105200 μm, 400 μm / 0.22
980 nm 2mW-300W Personalizable 105 μm, 200 μm, 400 μm / 0.22
