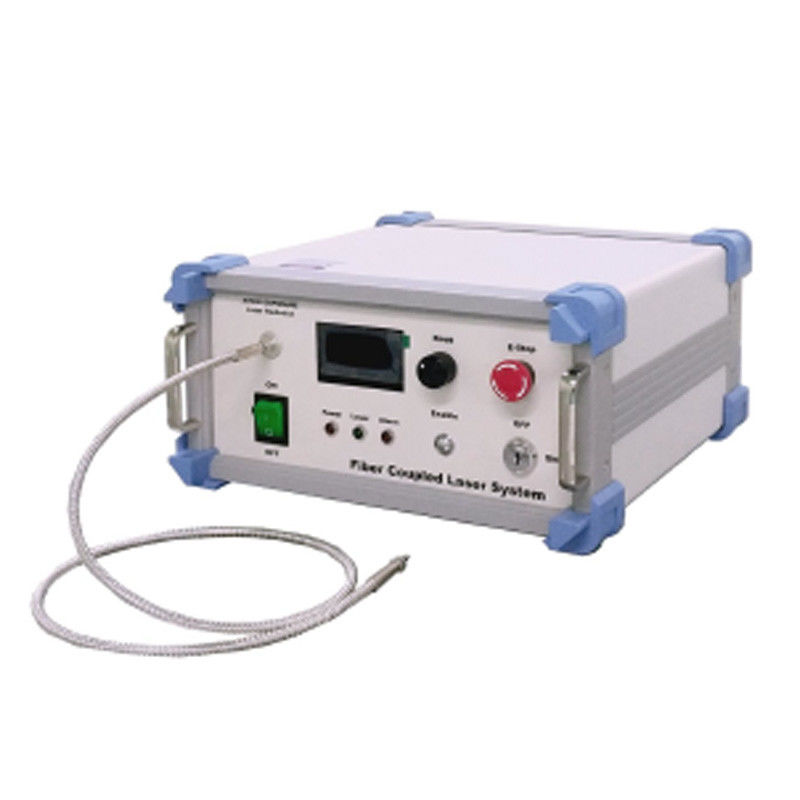

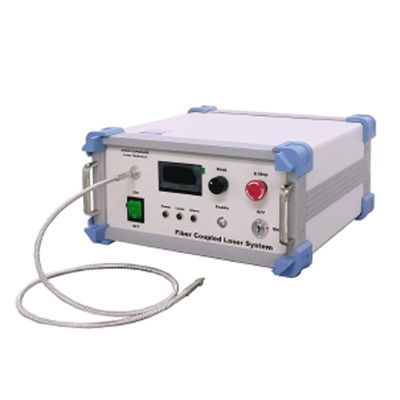

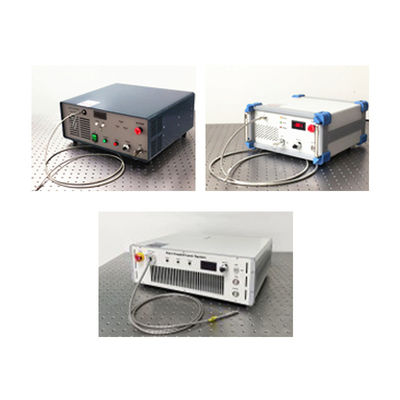

Sistema láser de diodo acoplado de fibra de alta potencia de <50 W con electrónica integrada
La serie STC-FC (Sistema de láser acoplado a fibra) integra diodo láser, cavidad láser, fibra óptica acoplada, fuente de alimentación láser, corriente LD y control de temperatura de cristal en UNA caja.La potencia está disponible para 1mW-100W con diferentes dimensiones.Las características de diseño compacto y funciones convenientes lo hacen muy adecuado para bombeo, investigación científica, aplicaciones industriales y médicas.
(1) Sistema láser de diodo acoplado de fibra de alta potencia de <50 W a 444-980 nm (STC-FC-W-xxxA)
La serie STC-FC-W-xxxA (Sistema láser de acoplamiento de fibra) tiene diodo láser integrado, óptica de acoplamiento de fibra, fuente de alimentación láser, corriente LD y control de temperatura en UNA caja.Su dimensión compacta y funciones convenientes, como ajuste de potencia, control de temperatura, pantalla LED, etc., lo hacen muy adecuado para bombeo, investigación científica, aplicaciones industriales y médicas.
| Modelo |
STC-FC-W-xxxA |
| Longitudes de onda disponibles (nm) |
444 |
793 |
808 |
810 |
878.6 |
880/885 |
915 |
938 |
940 |
976 |
980 |
| Tolerancia de longitudes de onda (nm) |
±3 |
±3 |
±3 |
±10 |
±0,5 |
±3 |
±5 |
±3 |
±10 |
±3 |
±3/±10 |
| Potencia disponible (W) |
10, 25 |
40 |
10, 20 |
30, 40 |
10, 20, 30, 40 |
20, 40 |
30 |
25, 30 |
| Luz piloto roja |
Disponible bajo petición |
| Diámetro del núcleo de fibra (µm) |
100, 200, 400 |
| fibra NA |
0,15/ 0,22 |
| Conector de fibra |
SMA905 |
| Longitud de fibra (m) |
2 |
| Potencia de salida |
0-100%, ajustable por perilla |
| Modo operativo |
CW, TTL o Analógico bajo pedido |
| Pantalla LED |
Corriente de diodo |
| Vida útil esperada (horas) |
10000 |
| Potencia de entrada |
90-264 VCA, 50 a 60 Hz |
| Temperatura de funcionamiento (℃) |
10~40 |
| Manera de enfriamiento |
Por aire |
| Modulación TTL/analógica |
Hasta 30 KHz opcional |
| Dimensión (mm) |
292x326x156 (200x100x160 tamaño pequeño) |
(2) Sistema láser de diodo acoplado de fibra de alta potencia de <50 W a 1064-1908 nm (STC-FC-W-xxxB)
La serie STC-FC-W-xxxB (Sistema láser de acoplamiento de fibra) tiene diodo láser integrado, óptica de acoplamiento de fibra, fuente de alimentación láser, corriente LD y control de temperatura en UNA caja.Su dimensión compacta y funciones convenientes, como ajuste de potencia, control de temperatura, pantalla LED, etc., lo hacen muy adecuado para bombeo, investigación científica, aplicaciones industriales y médicas.
| Modelo |
STC-FC-W-xxxB |
| Longitudes de onda disponibles (nm) |
1060 |
1208 |
1275 |
1320 |
1380 |
1470 |
1532 |
1550 |
1600 |
1710 |
1870 |
1908 |
| Tolerancia de longitudes de onda centrales (nm) |
±20 |
±20 |
±20 |
±20 |
±20 |
±20 |
±3/±20 |
±20 |
±20 |
±20 |
±20 |
±3/±10 |
| Potencia disponible (W) |
30 |
12 |
15 |
15 |
15 |
10, 15 |
10, 15 |
10, 15 |
10, 15 |
6 |
6 |
6 |
| Luz piloto roja (P) |
Disponible bajo petición |
| Diámetro del núcleo de fibra (µm) |
400 |
| fibra NA |
0.22 |
| Conector de fibra |
SMA905 |
| Longitud de fibra (m) |
2 |
| Potencia de salida |
0-100%, ajustable por perilla |
| Modo operativo |
CW |
| Modulación TTL/analógica |
Hasta 30 KHz opcional |
Hasta 1 KHz para CW y modo modulado
Hasta 30 KHz solo para modo modulado |
| Pantalla LED |
Corriente de diodo |
| Rango de control de temperatura LD (℃) |
15~30, ajustable por perilla |
| Vida útil esperada (horas) |
10000 |
| Potencia de entrada |
90-264 VCA, 50 a 60 Hz |
| Consumo de energía (KVA) |
<0.5 |
Temperatura de funcionamiento
(℃) |
10~40 |
| Dimensión (mm) |
406x370x186 |
| Peso (kg) |
<15 |
| Manera de enfriamiento |
por aire |
(3) Sistema láser de diodo acoplado de fibra de súper alta potencia de 50-300 W (STC-FC-W-xxxH)
La serie STC-FC-WH (Sistema láser de acoplamiento de fibra) tiene diodo láser integrado, óptica de acoplamiento de fibra, fuente de alimentación láser, corriente LD y control de temperatura en UNA caja.Su dimensión compacta y funciones convenientes, como ajuste de potencia, control de temperatura, pantalla LED, etc., lo hacen muy adecuado para bombeo, investigación científica, aplicaciones industriales y médicas.Pantalla de corriente de diodo, pantalla de temperatura, perilla ajustable, temperatura controlable, protección de temperatura y corriente.
| Parámetro |
STC-FC-W-792H |
STC-FC-W-808H |
STC-FC-W-880H |
STC-FC-W-915H |
STC-FC-W-940H |
STC-FC-W-980H |
| Longitudes de onda disponibles (nm) |
792 |
808 |
880 |
915 |
940 |
980/976 |
| Tolerancia de longitudes de onda centrales (nm) |
±3 |
±3/±10 |
±3 |
±5 |
±3 |
±3/±10 |
| Potencia disponible (W) |
50-100 |
50-100
110-300 |
50-100 |
50-100
110-300 |
50-100 |
50-100
110-300 |
| Luz piloto roja |
Disponible bajo petición |
| Diámetro del núcleo de fibra (µm) |
400 |
400/200 |
| fibra NA |
0.22 |
| Conector de fibra (desmontable) |
SMA905 |
| Longitud de fibra (m) |
2 |
| Potencia de salida |
0-100%, ajustable por perilla |
| Modo operativo |
CW/ Pulso |
| Pantalla LED |
Corriente de diodo |
| Estabilidad de temperatura (℃) |
±0,1 |
| Vida útil esperada (horas) |
10000 |
| Potencia de entrada |
200-240 VCA |
| Consumo de energía (KVA) |
<0.5 |
| Temperatura de funcionamiento (℃) |
10~40 |
| Dimensión (mm) |
406×370×186 |
| Peso (kg) |
<15 |
| Manera de enfriamiento |
Por aire |
| Modulación TTL/analógica |
Hasta 30 KHz opcional |
| Tiempo de garantia |
1 año |
