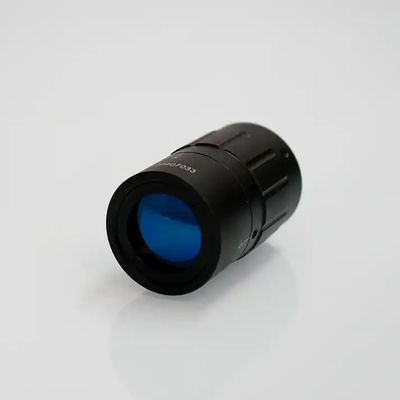

10.6um fijó el ampliador del haz del CO2/los ampliadores ajustables del haz 10.6um

Existen 2 tipos de expansores de haz: expansores de haz fijos y ajustables.Para los expansores de haz fijo, la separación entre las dos lentes dentro del expansor de haz es fija, pero la separación entre las dos lentes dentro de los expansores de haz ajustables es ajustable.El material de la lente es ZeSe, que permite que la luz roja pase a través del expansor del haz.

Ofrecemos 3 tipos de expansores de haz: expansores de haz fijo, expansores de haz con zoom y expansores de haz motorizados en varias longitudes de onda de 266 nm, 343-355 nm, 405 nm, 633 nm, 515-545 nm, 808-980 nm, 1030-1090 nm, 155 nm, 1850-1980 nm. , 10,6um.Otras longitudes de onda y expansores de haz diseñados a medida están disponibles a pedido.Para obtener más información, no dude en contactarnos.

Las especificaciones de las lentes utilizadas en los expansores de haz son:

• Material: BK7 recocido fino, sílice fundida y ZnSe dependiendo de la longitud de onda del láser.

• Diámetro: -0,1 mm

• Espesor: ±0,1 mm

• Planitud: /4

• Calidad de la superficie: 60-40 scratch-excavación

• Recubrimiento: Recubrimientos dieléctricos HR R > 99%

Descripción del número de pieza: BEST-xxx-yy-T-AA
BEST --- Expansores de haz de la serie BEST, expansores de haz con zoom.
xxxx------- longitud de onda del láser: 10,6 significa 10,6 um, 532 significa 532 nm, 633 significa 633 nm.
yy --------- relación de expansión (aumento) en tiempos
T ---------- tipo: T significa expansor de haz ajustable/varios/zoom;none significa expansor de haz fijo.
AA -------- propósito especial.
Ejemplo:

BEST-10.6-3: Expansor de haz fijo de 10.6um, 3x.
BEST-10.6-3.5T: expansor de haz de zoom de 10.6um, máx.3,5x.

Podemos utilizar las siguientes abreviaturas en las tablas: WL=longitud de onda, MAG=aumento, CA=apertura clara, CA1=apertura clara de entrada, CA2=apertura clara de salida, D1=diámetro de entrada, D2=diámetro de salida, L1=longitud total de expansor de haz, M1=rosca de conexión o montaje, D=diámetro.

(1) Expansores de viga fija

Expansores de haz láser de CO2 serie BEST-W

Expansores de haz fijo de 10,6 um serie BEC

Expansores de haz fijo de 10,6 um serie SEH

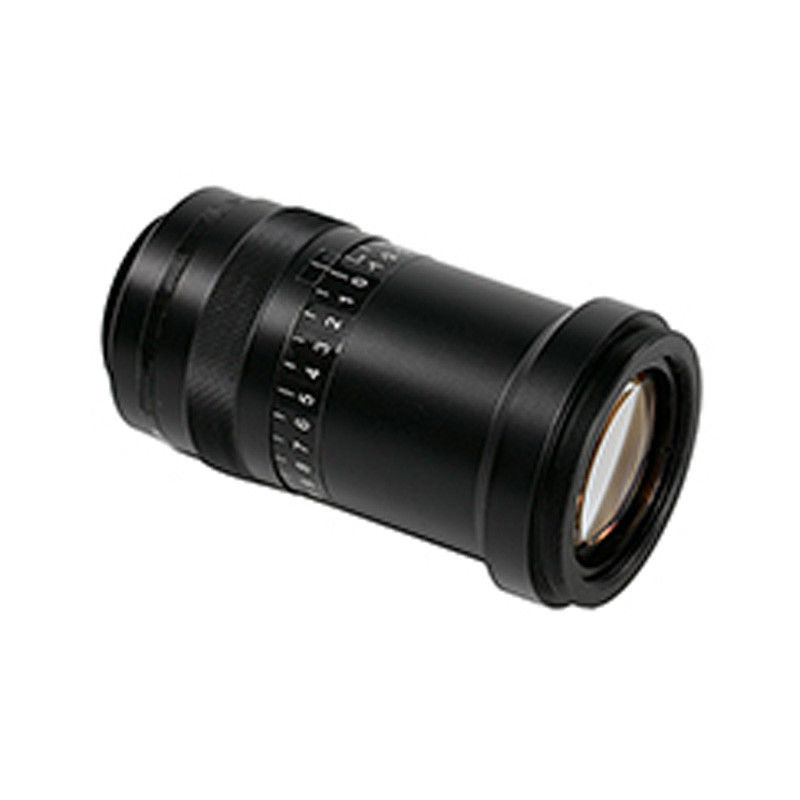

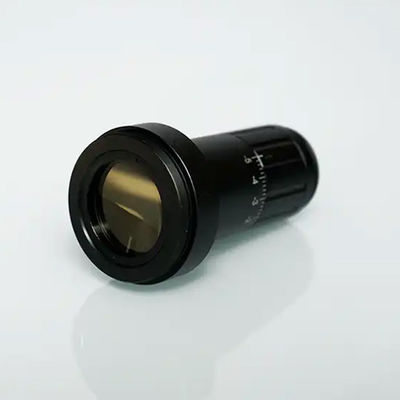

(2) Expansores de haz ajustables

Expansores de haz ajustable de 10,6 um serie BEST-C

Expansores de haz serie BEST-W

Estos expansores de haz están diseñados especialmente para rayos láser de gran intensidad.Cambiar la distancia entre dos lentes dentro del expansor del haz puede disminuir la pergencia del haz para obtener una mejor colimación del haz láser.Si se utilizan para rayos láser de gran potencia, puede girar el cuerpo interior para aumentar el espacio entre dos lentes y luego obtener una mejor colimación del rayo láser.El material es ZnSe y, por tanto, la luz roja puede atravesar el expansor del haz.

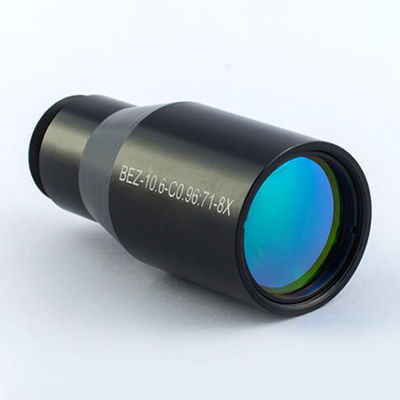

(3) Expansores de haz de zoom serie BXZ

Especificaciones

• Para colimación de potencia láser de CO2 <1,5 KW/cm2

• Ampliaciones variables 2X-8X

• Diseño Galileo

• Pergencia ajustable

Hay más expansores de haz de zoom disponibles a pedido.Por favor envíenos un correo electrónico para obtener más información.

(3) Expansores de haz láser de CO2 de alta potencia

A: Expansores de haz compactos serie CBE

El expansor de haz de alta potencia tiene una configuración de enfoque deslizante y bloqueado.Normalmente, esto se establece en infinito durante la fabricación.Sin embargo, si un cliente necesita ajustar esto para adaptarlo a su sistema, la salida debe estar acoplada a un tubo ajustable para que éste también pueda ajustarse para mantener una longitud total fija.Tenga en cuenta que el diámetro del haz de entrada no debe exceder los dos tercios de la apertura de entrada.La apertura clara de salida es la misma para todos los aumentos, 25 mm.Si el diámetro del haz ampliado es de 14,5 mm a 22 mm, la potencia del láser de entrada permitida puede alcanzar hasta 500 W.El extremo de entrada tiene rosca macho M29 x 1.0 y el de salida tiene la misma rosca hembra para llevar adaptadores de rosca para acoplar entre sí.

B: Expansores de haz serie SBE

La serie SBE de expansores de haz está diseñada para usarse con láseres de CO2 con un diámetro de haz (relativamente) pequeño, entre límites de aproximadamente 2 mm hasta 12 mm, y para niveles de potencia de hasta 1 kW CW.Las unidades SBE se pueden utilizar para aumentar el tamaño del haz y reducir la persistencia del láser en consecuencia.Está disponible una amplia gama de aumentos para permitir obtener el mejor rendimiento del láser.La serie SBE de expansores de haz es de tipo galileano, con dos lentes de ZnSe.Las lentes están hechas de ZnSe de grado láser y tratadas con recubrimientos antirreflectantes de absorción ultrabaja de 10,6 μm.Todos los modelos son externamente idénticos.El rango de enfoque va desde -10 metros, pasando por el infinito, hasta +1,6 metros.Está calibrado de fábrica desde infinito hasta +2 metros de rango de enfoque.Tenga en cuenta que el foco indicado es geométrico y que la posición real de la cintura del haz aguas abajo dependerá de los parámetros del rayo láser.El mecanismo de enfoque es del tipo deslizante accionado y el accionamiento del anillo de enfoque controla la posición de la lente de salida en un sentido lineal y no giratorio.Este mecanismo reduce la desviación del haz que normalmente se experimenta con los mecanismos de enfoque giratorio.

Los expansores de haz de la serie SBE se pueden utilizar para reducir la pergencia del haz y ayudar a lograr densidades de energía muy altas a partir de una potencia láser bastante baja.Por ejemplo, si se utiliza con un láser Synrad de 10 W, un modelo SBE/60 más una lente de enfoque TF25 generaría una densidad de energía de alrededor de 20 kW/mm² en el enfoque.Las aplicaciones típicas de los expansores de haz de la serie SBE con láseres de baja potencia incluyen perforar agujeros en plásticos, cortar papel y cartón, cortar material de fibra sintética y caucho y grabar placas decorativas de madera.Al igual que otros expansores de haz, la serie SBE puede proporcionar un largo recorrido de calidad de haz constante.Se pueden utilizar junto con láseres de CO2 de potencia moderada (varios cientos de vatios) para permitir aplicaciones de corte de gran tamaño, como el procesamiento de telas para velas.

C: Expansores de haz serie BE25

>La serie BE25 de expansores de haz está diseñada para usarse con láseres de CO2 de hasta 2 kW de potencia CW.Las unidades están refrigeradas por agua e incorporan un mecanismo de enfoque deslizante accionado para reducir la desviación del haz durante el enfoque.Al reducir la pergencia del haz y permitir al usuario controlar las características del haz en curso, estos expansores de haz láser industriales pueden mejorar el rendimiento del sistema, especialmente en grandes sistemas de óptica móvil.

Especificaciones técnicas:

Tipo: Tipo Galileo totalmente corregido, con lentes ZnSe.Construcción: Aleación de aluminio, anodizado negro.Lentes montadas con alambre de indio para ayudar a la transferencia de calor.Enfriamiento: Enfriado por agua (o aire), mediante accesorios de tamaño 8/6.Rango de enfoque: Desde el infinito hasta 2,8 metros.Calibrado.Desviación del haz durante el enfoque: 2 minutos de arco en todo el rango.Apertura clara de salida: 35 mm de diámetro.Montaje: A través de un anillo de acoplamiento estándar de 52,0 de diámetro x 1,5 de paso.

El mecanismo deslizante accionado impulsa la lente de salida en un movimiento lineal, reduciendo la desviación del haz que puede ocurrir en los mecanismos giratorios.La configuración del enfoque geométrico está calibrada desde 2,8 ma infinito.Tenga en cuenta que la posición de la cintura del haz descendente dependerá de las características del haz láser y de la configuración del enfoque.El enfoque geométrico está calibrado para una entrada de onda plana.Las aplicaciones específicas de los expansores de haz de la serie BE25 son demasiado numerosas para enumerarlas.En general, son utilizados por muchos integradores de sistemas en sistemas de corte con óptica móvil, procesamiento de anilox de lecho largo y una variedad de sistemas donde se desea un haz controlado y una mayor densidad de energía enfocada.

D: Expansores de haz serie BE38

La serie BE38 de expansores de haz está diseñada para usarse con láseres de CO2 de alta potencia y gran diámetro de haz de hasta 3 kW de potencia CW.Estos expansores de haz galileanos utilizan dos elementos de lente de ZnSe fabricados con ZnSe de grado láser y tratados con revestimientos antirreflectantes de absorción ultrabaja para una máxima capacidad de manejo de potencia.Los expansores de haz de la serie BE38 utilizan un mecanismo de enfoque deslizante accionado para reducir la desviación del haz durante el enfoque.Las unidades están enfriadas por agua.El uso de estos expansores de haz puede mejorar el rendimiento del sistema al reducir la pergencia del haz en el campo lejano y al proporcionar control de los parámetros del haz en curso.

Especificaciones técnicas:

Tipo: Lentes ZnSe tipo Galileo totalmente corregidas.Construcción: Aleación de aluminio, anodizado negro.Las lentes se montan con alambre de indio para facilitar la transferencia de calor.Refrigeración: Refrigeración por agua mediante accesorios de tamaño 8/6.Rango de enfoque: Desde el infinito hasta 2,8 metros.Calibrado.Apertura clara de salida: 57 mm de diámetro.Apertura clara de entrada: 38 mm de diámetro.Montaje: A través de un anillo conector de paso de 70,0 mm x 1,5.Desviación del haz durante el enfoque: 2 minutos de arco en todo el rango.

El mecanismo deslizante accionado hace que la lente de salida se reposicione linealmente cuando se gira el anillo de control de enfoque.Esto reduce la desviación del haz que puede ocurrir con los mecanismos de enfoque giratorio.La posición geométrica del enfoque está calibrada desde 2,8 metros hasta el infinito.Tenga en cuenta que la posición de cintura del haz descendente será, en general, diferente de la configuración de enfoque geométrico.El foco geométrico está calibrado para una entrada de onda plana.

E. Expansores de vigas modulares

La serie modular de expansores de haz láser de CO2 proporciona una amplia y versátil gama de tamaños y aumentos para uso industrial y de laboratorio en general con láseres de hasta 1 kW de potencia láser CW.La gama consta de una serie de secciones de salida, que forman el cuerpo principal del expansor de haz, con diámetros de salida de 25 mm a 90 mm.Las unidades de lentes de entrada se conectan al cuerpo principal para formar el expansor de haz completo.

• Especificaciones técnicas (todos los modelos):

• Lentes: ZnSe de grado láser con revestimientos antirreflectantes de absorción ultrabaja.

• Cuerpo: Aluminio HE30, anodizado negro.

• Apertura clara de salida: Definida por designación, por ejemplo, "OP50" tiene una apertura clara de 50 mm.

• Apertura clara de entrada: Definida por designación, por ejemplo, "IP14" tiene una apertura clara de 14 mm.

• Aumento: Definido por designación, por ejemplo, OP50 más IP10 tienen, como combinación, un aumento de 50/10 = x5.

• Rendimiento: Menos de λ/20 de aberración esférica residual.

Observación: Longitudes "L" indicadas en el enfoque infinito

Intercambiabilidad

Las dos unidades 'IP' más grandes denominadas IP20 e IP25 solo se pueden utilizar con cuerpos OP70 u OP90.De lo contrario, todas las unidades IP encajan en todas las unidades OP.Para encajar IP20/IP25 en los cuerpos OP70/OP90 se retira un manguito adaptador.

Unidades de entrada

El tamaño y la forma de las unidades de entrada 'enchufables' se aplican a las designaciones IP desde IP3.3 hasta IP14.Las dos unidades de entrada más grandes, IP20 e IP25, se muestran en vista externa en las siguientes figuras.Sólo se pueden utilizar con OP70 u OP90.Los modelos disponibles se dan en la siguiente tabla.

(4) Montaje del expansor de haz

Los soportes del expansor de haz se utilizan para sujetar un expansor de haz, un diodo piloto rojo y espejos con el tornillo M22x0,75 mm.Son ajustables en 4D para la alineación de la óptica en ángulos y posiciones.

• Modelo: SMH-13-048

• 4D ajustable (ajustable en 4 ejes) (recorrido en dirección X e Y ±2 mm, inclinación en dirección X y Z ±4 grados)

• Adecuado para el expansor de haz con un tornillo de M22x0,75 mm.

• Dimensión: 60x60x45mm

Soportes de expansión de viga hechos a medida disponibles bajo pedido.
