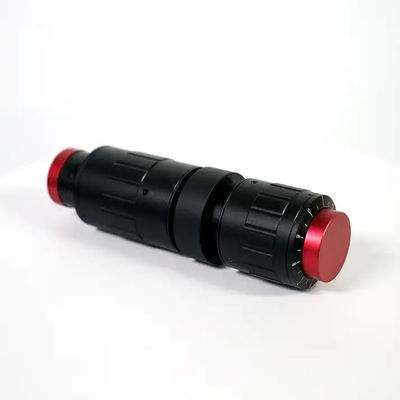

Extensores de haz de zoom de 343-355nm, 515-532nm o 1020-1070nm

Ofrecemos 3 tipos de amplificadores de haz: amplificadores de haz fijos, amplificadores de haz zoom y amplificadores de haz motorizados en varias longitudes de onda de 213nm, 266nm, 343-355nm, 405nm, 633nm, 515-545nm, 808-980nm,1030 a 1090 nm, 155nm, 1850-1980nm, 10.6um. Otras longitudes de onda y amplificadores de haz diseñados a medida están disponibles bajo petición. Para más información, no dude en contactarnos.

Podemos utilizar las siguientes abreviaturas en las tablas: WL = longitud de onda, MAG = aumento, CA = apertura clara, CA1 = apertura clara de entrada, CA2 = apertura clara de salida, D1 = diámetro de entrada, D2 = diámetro de salida,L1 = longitud total del extensor de haz, M1 = hilo de conexión o de montaje, D = diámetro.

Extensores de haz de zoom de la serie 355/532/1064nm BEAL

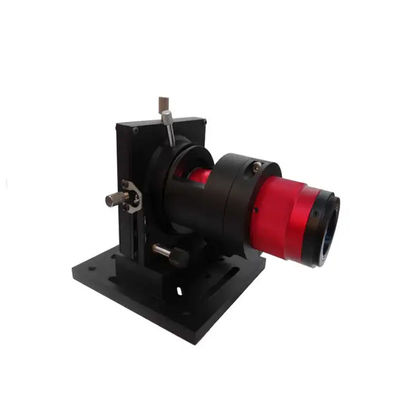

Extensores de haz de zoom motorizados de la serie BEAL

BEAL es un amplificador de haz de zoom diseñado para aplicaciones automatizadas. Combina múltiples lentes para proporcionar aumento variable y ajuste automático de pergencia de 1x a 6x.El conductor y todos los motores están integrados en la carcasa del extensor de haz que lo hace compacto y conveniente para su usoLa alta estabilidad de puntería (< 0,1 mrad) y la rápida velocidad de aumento (1 segundo de 1x a 6x) ofrecen un rendimiento adecuado para aplicaciones industriales de precisión y alta velocidad.

Características

• Diseño de aberración minimizada

• Solución Plug & play (incluido el controlador)

• Apto para láseres de picosegundos y femtosegundos ultrarápidos

• Control directo desde microcontroladores y sistemas integrados

• El límite de daño del láser es de hasta 100 mJ/cm2 @ 1064nm, 10ps, 400kHz

• Las longitudes de onda personalizadas están disponibles en el rango de 250-3000nm

Las especificaciones estándar:

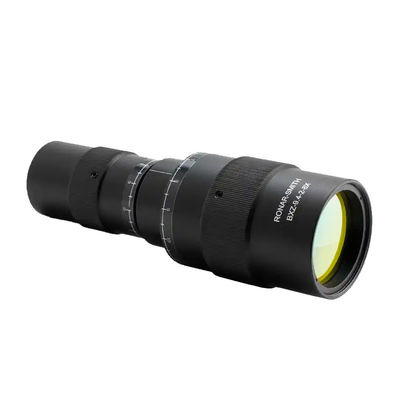

Extensores de haz de zoom de la serie BEAL

Los amplificadores de haz de zoom son ideales para sistemas en los que se requieren diferentes amplificaciones y un control preciso de la pergencia del haz láser.Ofrecemos amplificadores de haz de zoom de tipo galileo con altos recubrimientos LIDT AR que minimizan los reflejos fantasmaNuestros amplificadores de haz de zoom permiten ajustar por separado el aumento y la pergencia.

Características

• Alta estabilidad de puntería (< 1 mrad)

• Informes individuales de los parámetros de elipticidad del haz, M2 y estabilidad de puntería

• Adaptadores de montaje en la entrada, salida y centro están disponibles bajo petición

• Duración de vida prolongada y LIDT para aplicaciones UVRango de longitudes de onda disponibles: 266 ¢ 1064 nm

• Extensiones disponibles: 1x-4x o 2x-8x

• Material de las lentes: UVFS

• Distorsión del frente de onda transmitida, P-V: < λ/4 @ 632,8 nm

• Transmisión general: >97%

• El hilo de montaje: SM1

• La cantidad de líquido que debe ser extraído de la superficie de los depósitos se calculará en función de la cantidad de líquido extraído de los depósitos.

* Diámetro máximo del haz de entrada que garantiza un rendimiento limitado por difracción.

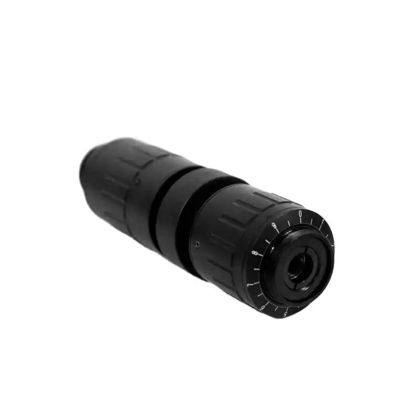

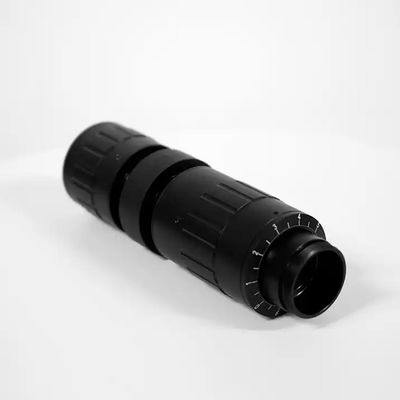

Expandores de haz de zoom con láser YAG (266nm, 355nm, 532nm, 1064nm)

1Expanders de haz de zoom láser YAG de la serie STS (266/355/532/1064nm)

• para la colimación de láseres de alta potencia

• amplificación variable de 1x hasta 8x

• 8 puntos adicionales de "clic en el lugar" garantizan mejor

• Reproducción de la ampliación

• alta estabilidad de puntería < 1 mrad

• Diseño de Galileo

• disponible con y sin pergencia ajustable

• Expansión de rayos UV hecha completamente de material de cuarzo

• max. pupila de salida en función del modelo f30 mm o f50 mm

Nuestros amplificadores de haz de zoom (o llamados amplificadores de haz variable) son sistemas de elementos de 4 lentes altamente corregidos.ya que el ajuste de aumento y el ajuste de pergencia son independientes el uno del otroAdemás, la longitud total de los expansores de haz se mantiene constante durante el zoom y/o la configuración de pergencia.Para ajuste a control remoto, hemos desarrollado versiones motorizadas de nuestros amplificadores de haz de zoom. Un adaptador de motor puede incorporarse para conducir la mecánica utilizada para la configuración de aumento.

2Expanders de haz de zoom láser YAG de la serie BEST-W (266/355/532/1064nm)

Estamos orgullosos de presentar nuestro nuevo producto, especialmente diseñado para satisfacer las diversas variables de aumento de 2x hasta 8x.Estos amplificadores de haz están destinados principalmente a NdLos láseres YAG, verdes y UV ofrecen un rendimiento limitado por difracción a una longitud de onda de 1064nm.

• Para la colimación de potencia láser < 500kw/cm2

• Magnificaciones variables 2x-8x

• Diseño de Galilei

• Pergencia ajustable

Extensores de haz de zoom de la serie STS de 1550 nm

El material es sílice fundido.

Extensores de haz de zoom de la serie STS 1850-1980nm

El material es sílice fundido.

Expanders de haz de zoom con láser de CO2 de la serie BEST-W 9.4um y 10.6um

• Para la colimación de la potencia del láser de CO2 < 1,5 kW/cm2

• Magnificaciones variables 2X-8X

• Diseño de Galilei

• Pergencia ajustable
