Los conductores de diodos montables en PCB/placa de control de láser de diodos/placa de conducción/conductor de TEC
El controlador láser de diodos de montaje de PCB de la serie STXF es un módulo individual de OEM diseñado para conducir diodos láser. Incluye principalmente una placa / módulo de control de láser de diodos,placa de conducción/módulo de láser de diodo y placa/módulo de control de temperaturaNuestros usuarios pueden combinar estos tres módulos para formar una fuente de alimentación completa de diodos láser.
1- Tabla de control del láser de diodo.
La placa de control del láser de diodo soporta 1 canal de la placa de conducción del láser de diodo (LD) y 1 canal de la placa de control de temperatura fabricada por nuestra empresa.Además de establecer y ver la corriente y controlar la salida de la corriente, también tiene las funciones de control externo de la corriente y se puede conectar a 1 canal de la placa de control de temperatura hecha por nuestra empresa (se puede conectar o no) y otras funciones.Se puede integrar esta placa junto con la placa de conducción LD y la placa de control de temperatura para formar un sistema completo de suministro de energía láser de diodosEl panel de visualización es fácil de integrar y puede instalarse directamente en paneles de un chasis de 2U.
Características:
- Se puede instalar fácilmente en el panel de equipos del cliente en un chasis mínimo de 2U
- STXF-CDM es compatible con una placa de conducción LD de la serie STXF de 1 canal y una placa de control de temperatura de la serie STXF de 1 canal (enfriador TEC) y STXF-DPSL es compatible con una placa de conducción LD de la serie STXF de 2 canales y una placa de control de temperatura de 1 canal.Las placas de control de temperatura de la serie STXF de 4 canales (enfriador TEC)
- Tiene un bloqueo de temperatura a través del tablero de control de temperatura
- Tiene un protocolo de comunicación y puede conectarse a una computadora y controlada por un software informático.
- Tiene interfaz INTERLOCK
- Control interno y externo actual
- Salida de modulación PWM opcional
- Puede ser alimentado directamente desde la placa de conducción LD o la placa de control de temperatura, sin necesidad de una fuente de alimentación independiente
- Es adecuado para su uso con nuestro software de PC STXF-Mate
Aplicaciones:
- Control de la tabla de conducción del LD y tabla de control de la temperatura
- Tabla de control principal del láser de diodo
Parámetros técnicos principales:
- potencia de entrada requerida: 5VDC+/- 5% (puede ser alimentada directamente desde la placa de conducción de la LD, o puede conectarse a la interfaz IDC de 6 pines para obtener energía de la placa de control de temperatura,o puede ser alimentado por un 5VDC separado)
- Corriente máxima requerida: 0,1 A
- Tabla de conducción LD de soporte: tablas de conducción LD de la serie STXF
- Tabla de control de temperatura de soporte: tabla de control de temperatura de la serie STXF
- Modulación PWM de salida: 0,04-500 kHz
- Ciclo de trabajo: 0,1-100%
- Temperatura ambiente de trabajo: -40 - +60 grados
- Temperatura ambiente de almacenamiento: -40 - +70 grados
- Humedad del ambiente de trabajo: 0-95%
- Dimensiones: 70 mm*39 mm, altura 22 mm (9 mm por encima del tablero, 1,5 mm de espesor, 11,5 mm por debajo del tablero)
Información sobre los pedidos:
- Nombre del producto: placa de control de láser de diodo
- Número del producto: STXF-CDM-P (-P significa con un panel negro, o no -P significa sin panel);O STXF-DPSL-P (-P significa que la pantalla y la placa de PCB están separados y no -P significa que están integrados juntos¿ Por qué?
- Por ejemplo: STXF-CDM, STXF-CDM-P
Conexiones eléctricas:
Sólo tienes que conectar directamente esta placa y la placa de conducción LD por P a P a través de la interfaz 6PIN.
2. Diodo de la placa de conducción del láser
| Nombre |
Especificaciones |
Capacidad de accionamiento (máximo) |
Potencia de salida máxima (W) |
Voltado de alimentación (V) |
Dimensión (mm) |
Características |
| La tabla de conducción LD |
Se aplicará el método de evaluación de la calidad de los productos. |
3A24V |
60 |
¿Qué es esto? |
40*56 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de los datos de las unidades de control de velocidad. |
10A3V |
30 |
5 |
60*45 |
Autoadaptable, sin calor, de pequeño tamaño |
| La tabla de conducción LD |
Se aplicará el método de evaluación de la calidad de los productos. |
5A24V |
100 |
¿Qué es esto? |
54*70 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma de la norma. |
Las partidas siguientes: |
330 |
¿Qué es esto? |
75*100 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el procedimiento de ensayo de la norma de calidad de los productos. |
15A30V |
420 |
32 |
75*100 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de la norma de la Nomenclatura de la Unión. |
Las partidas 1 y 2 no se aplicarán. |
500 |
36 |
75*100 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de los datos de los datos de los Estados miembros. |
Las partidas siguientes se aplicarán a las partidas siguientes: |
550 |
¿Qué es esto? |
75*100 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de evaluación de la calidad de los productos. |
Las partidas siguientes se aplicarán a las partidas siguientes: |
550 |
32 |
75*100 |
Adaptativo, sin calor |
| La tabla de conducción LD |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
Las partidas siguientes se aplicarán a las partidas siguientes: |
650 |
48 |
85*130 |
Adaptativo, sin calor |
| La tabla de conducción LD |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovables. |
Las partidas siguientes se aplicarán a las partidas siguientes: |
825 |
60 |
85*130 |
Adaptativo, sin calor |
| La tabla de conducción LD |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
Las partidas 1 y 2 |
1000 |
72 |
85*130 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero. |
Las partidas siguientes se aplicarán: |
300 |
12 |
85*130 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de la norma de la NEDC para determinar si el valor de la NEDC es igual o inferior a la NEDC. |
Las partidas 1 y 2 no se aplicarán. |
500 |
12 |
120*140 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero. |
Las demás: |
1320 |
24 |
120*160 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de los datos de las unidades de control de la unidad de control de la unidad de control de la unidad de control. |
Las partidas siguientes se aplicarán a las partidas siguientes: |
1800 |
32 |
120*160 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma. |
Las demás partidas del anexo 1 |
1800 |
36 |
120*160 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma. |
Las demás: |
1800 |
48 |
120*160 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo de la norma de calidad. |
Las partidas siguientes se aplicarán a las partidas siguientes: |
1800 |
60 |
120*160 |
Adaptativo, sin calor |
| La tabla de conducción LD |
Se aplicará el método de ensayo. |
Las partidas 1 y 2 no se aplicarán. |
|
Entre 5 y 24 |
54*54 |
Veloz conducción, caliente |
| Cuadro de conducción DFB |
Se aplicará el método de ensayo de la norma de la Unión para determinar el valor de las emisiones. |
Las condiciones de las condiciones de ensayo se especifican en el punto 6.2. |
|
5 |
65*85 |
Conducción general del láser DFB |
| El equipo de conducción DFB/TO |
Se aplicará el método de ensayo de la norma de calidad. |
0.7A2V |
|
5 |
50.8 por 50.8 |
El motor láser rápido DFB/TO, 1-20ns |
| El equipo de conducción DFB/TO |
Se aplicará el método de ensayo de la norma ISOFIX. |
2A2V |
|
5 |
50.8 por 50.8 |
DFB/TO láser de velocidad máxima de 0,3-3ns |
| Cuadro de control temporal DFB/TO |
Se aplicará el método de evaluación de la seguridad de los vehículos. |
3A4.5V |
|
5 |
40*40 |
Cuadro de control de temperatura láser DFB/TO |

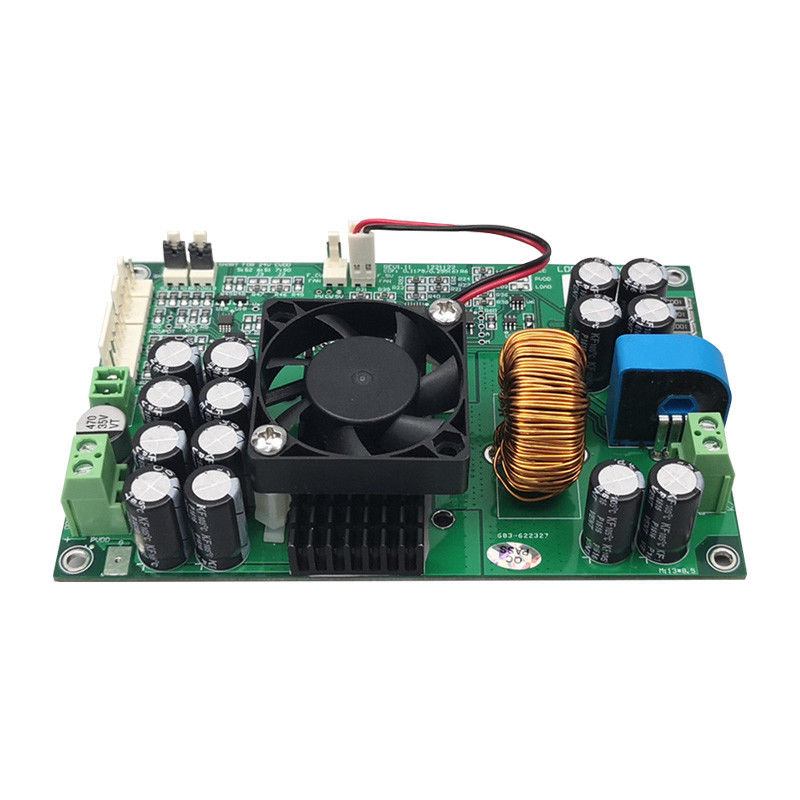

Los datos relativos a la placa motriz del diodo láser STXF-LDDH-xxAyyV-M:
La placa de conducción de diodo láser STXF-LDDH (también llamada placa de potencia láser, placa de fuente de corriente constante) es un nuevo producto de alta tecnología, personalización a nivel de chip y diseño innovador.Es especialmente adecuado como fuente de accionamiento para diodos láser de alto voltaje y baja corrienteDebido al diseño de una sola placa, es particularmente fácil de integrar en productos de diodos láser.con una capacidad de transmisión superior a 300 W,Por lo tanto, es perfectamente adecuado para diversas aplicaciones tales como soldadura con láser de diodo, marcado y láser de fibra, etc.
Características:
- Las demás partidas de las máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas
- Corriente de carga de hasta 15 A
- Adaptación de la tensión de carga
- Velocidad alta, borde ascendente y borde descendente <= 1 ms
- Alta eficiencia, refrigeración por aire
- Dos canales analógicos son opcionales (control interno y externo, uno de los cuales es una interfaz lenta, que se puede conectar al análogo o al potencialómetro)
- El interruptor de canales es un interruptor analógico de alta velocidad, que puede realizar la función de modulación
- Fuente de alimentación separada para la conducción y el control
- Diseño compacto para una fácil integración
Aplicaciones recomendadas:
- Lasers DPSS de estado sólido, con bombeo terminal o lateral
- Lasers de diodos
- Lasers de fibra
- Productos que requieren una fuente de corriente constante para aplicaciones CW o pulsadas (por ejemplo: ensayo con láser de diodo, ensayo con diodo emisor de luz LED 你)
- Aplicaciones tales como soldadura, marcado, calentamiento, ensayo de productos, etc.
Parámetros técnicos principales:
- Modelo: STXF-LDDH-xxAyyV-MV (xx/yy es seleccionado por el cliente según los requisitos)
- Corriente de carga: 15A máximo
- Válvula de tensión de carga: 70 V máximo, al menos 1 V inferior a la tensión de alimentación
- Tiempo de elevación/caída: <= 1 ms
- Se aplicará el método siguiente:
- Desviación de temperatura de la corriente: < 10 ppm
- Eficiencia: > 95%
- La tensión de accionamiento de entrada: 48V/60V/72V opcional
- Voltado de control de entrada: 12V/15V/24V (puede seleccionarse por J1 en el tablero)
- Consumo de energía del tablero de control: <= 1,5 W
- Corriente de entrada analógica: 0-5V corresponde a la corriente máxima de 0 o especificada por el usuario
- Corriente de salida de retroalimentación: 0-2,5 V corresponde a la corriente máxima de 0 o especificada por el usuario
- Peso del tablero: 185 g
- Temperatura de almacenamiento: -40° a +60°
- Temperatura de trabajo: -10°-+45°
- Humedad de trabajo: 0-95%
- Dimensiones: 130 mm*8,5 mm, altura 35 mm (30 mm a bordo, 1,5 mm de espesor)
Requisitos del modelo de pedido:
- Se aplicará el método de evaluación de la calidad de los productos.
- xx: indica la corriente nominal de fábrica, es decir, la corriente correspondiente a la entrada analógica más alta, valor opcional: 1-15
- yy: indica la tensión de alimentación, la tensión de carga máxima es al menos 1V inferior a la tensión de alimentación, se puede seleccionar 48/60/72
- Por ejemplo: STXF-LDDH-15A48V-MV
3. Tabla de control de temperatura (conductor del TEC)
| Número de la parte |
Estabilidad temporal |
Capacidad de conducción (máximo) |
Voltado de alimentación (V) |
Tamaño ((mm) |
Características |
| Se trata de un proyecto de investigación de la Unión Europea. |
0.01 |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. |
Entre 5 y 24 |
75*65 |
Versión genérica, NTC |
| Se trata de un sistema de control de las emisiones de gases de efecto invernadero. |
0.01 |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. |
Entre 5 y 24 |
75*65 |
Versión PT100 |
| Se aplicará a los vehículos de las categorías A y B. |
0.01 |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. |
Entre 5 y 24 |
75*65 |
Versión PT1000 |
| Se aplicará el procedimiento siguiente: |
0.01 |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
7 a 24 años |
95*65 |
Versión genérica con potencia mejorada |
| Se aplicará a las empresas de servicios de telecomunicaciones de la Unión Europea. |
0.01 |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
7 a 24 años |
95*65 |
Versión PT100 |
| Se aplicará a los vehículos de las categorías IIa y IIIa. |
0.01 |
El valor de las emisiones de CO2 de los motores de combustión renovable será el valor de las emisiones de CO2 de los motores de combustión renovable. |
7 a 24 años |
95*65 |
Versión PT1000 |
| Se trata de un proyecto de investigación. |
0.01 |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. |
Entre 5 y 24 |
60*42 |
Versión en miniatura |
| Se aplicará el método de evaluación de la calidad de los productos. |
0.01 |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. |
Entre 5 y 24 |
60*42 |
Versión PT100 |
| Se aplicará el método de evaluación de la calidad de los productos. |
0.01 |
Las emisiones de gases de efecto invernadero de los Estados miembros de la AELC se determinarán en función de las condiciones de los vehículos. |
Entre 5 y 24 |
60*42 |
Versión PT1000 |
| Se aplicará el procedimiento siguiente: |
0.1 |
Las condiciones de las condiciones de ensayo se determinarán en el anexo IV. |
Entre 5 y 24 |
60*42 |
Versión NC simplificada |
| Se aplicará el procedimiento de evaluación de la compatibilidad con el mercado. |
0.01 |
4.5V2.5A |
7 a 24 años |
60*42 |
Adecuado para TEC pequeñas |
| Se trata de un proyecto de ley de la Unión Europea. |
0.01 |
4.5V3A |
5 |
60*42 |
Adecuado para TEC pequeñas |
| Se aplicará el procedimiento de evaluación de los resultados de los ensayos. |
0.01 |
4.5V3A |
5 |
40*40 |
Versión en miniatura |
| Se aplicará el método de evaluación de la seguridad de los vehículos. |
0.001 |
4.4V2.8A |
5 |
40*40 |
PID analógico, de ajuste rápido, dispositivo DFB/TO |
Observaciones: el NE/NE-AH/NC utiliza por defecto un sensor de temperatura NTC de 10k, PT100 o PT1000 son opcionales, otros modelos sólo admiten NTC.

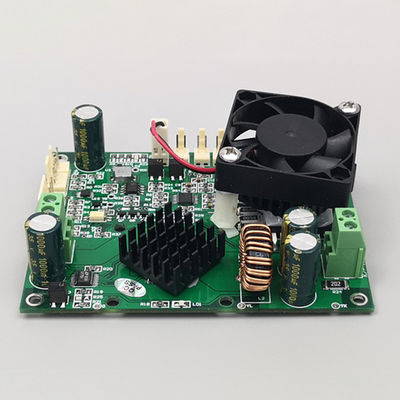

3,1 Detalles de la STXF-TCB-NE-AH:
STXF-TCB-NE-AH es una placa de control de temperatura para chips de refrigeración semiconductores (también conocidos como refrigeradores termoeléctricos TEC), que contiene un control PID completo.y la precisión del control de temperatura puede alcanzar 0Este dispositivo admite el sensor de temperatura NTC de 10k más utilizado, TEC puede tener múltiples configuraciones y la fuente de alimentación es de alimentación continua.Esta placa es la versión de alta corriente de STXF-TCB-NEEs adecuado para el control de temperatura de alta potencia y alta precisión, como el control de temperatura de alta potencia.
Características:
- Algoritmo de control del PID
- Alta precisión, hasta 0,01 grados
- Amplio rango de tensión TEC: 2~24V
- Gran rango de corriente TEC: 18A nominal (si la tensión de alimentación es igual o inferior a 12V, la corriente puede alcanzar los 24A)
- Control bidireccional, apoyo de calefacción y refrigeración
- Configuración TEC es flexible
- Puede establecer y detectar la temperatura a través del puerto serie (protocolo de código ASCII, admite el ordenador con su propio super terminal, todo el mundo puede usarlo)
- Tiene alarma, salida de señal lista y entrada de señal TEC cerrada
- Modo de control: tensión continua
Aplicaciones:
- Sistema de control de temperatura con TEC (enfriador de semiconductores, enfriador termoeléctrico) como elemento de control de temperatura
- Apto para el control de temperatura de los diodos láser, pero no limitado a ellos
- Apto para diversos campos como la industria y los electrodomésticos
- Control de la temperatura por PCR, etc.
Parámetros técnicos principales:
- Tensión de alimentación de la placa: 7,5 a 27 V (se recomiendan tensiones estándar como 7,5/12/15/24, la tensión nominal TEC es preferiblemente igual o ligeramente superior a la tensión de alimentación,si la tensión nominal TEC es inferior a la tensión de alimentación, también puede establecer la relación de salida máxima)
- Corriente de alimentación de la placa: determinada por la potencia máxima real del TEC
- TEC voltaje: 2V 24V (dependiendo del voltaje de la fuente de alimentación)
- Corriente TEC: 18A nominal (si la tensión de alimentación es igual o inferior a 12V, la corriente puede alcanzar los 24A)
- Sensor de control de temperatura: 10k NTC (el valor predeterminado de B es 3950, el valor real de B no está limitado, solo afecta la temperatura absoluta, no la temperatura relativa,básicamente sin sentido para el control de la temperatura), PT100 opcional
- Precisión de control de la temperatura: 0,01°
- Precisión de ajuste de la temperatura: 0,01°
- Rango de medición del control de temperatura de la versión NTC: -60 - +170 grados
- Rango de temperatura de control de la versión NTC: -20 - +100 grados
- Las mediciones de la temperatura de control PT100/PT1000 se realizarán en un rango de -60 a +212 grados.
- El valor de la temperatura de control de la unidad PT100/PT1000 será de -50 a +200 grados.
- Temperatura predeterminada de fábrica: 25° o especificada por el usuario
- Temperatura ambiente de trabajo: -40 a +45 grados
- Temperatura ambiente de almacenamiento: -40 a +60 grados
- Humedad del ambiente de trabajo: 0-95%
- Dimensiones: 65 mm*95 mm, altura: 35 mm
Información sobre los pedidos:
- Nombre del producto: tablero de control de temperatura
- Modelo del producto: STXF-TCB-NE-AH/-X
- -X: Opcional sonda PT100 o PT1000, omitiendo -X significa que la sonda NTC es compatible por defecto
- Por ejemplo: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000
Método de control:
La placa utiliza la comunicación en serie para modificar y monitorear la información.
- La unidad de visualización de control de temperatura hecha por nosotros como STXF-DISP-TCB (conectar el puerto serie de la placa de control de temperatura a la pantalla de visualización)
- Nuestro software de PC STXF-TCBMate (conectar el puerto serie de la placa de control de temperatura al ordenador)
- Utilice directamente el puerto serial para emitir el control de comandos (utilizando un microcontrolador o un PC)
3.2 Productos y accesorios relacionados para los paneles de control de temperatura:
| Nombre |
Especificaciones |
Ventilación de alimentación (V) |
Características |
| Panel de visualización del control de temperatura |
Se aplicará el procedimiento de evaluación de la compatibilidad con el mercado. |
5,7-24 |
Panel de control de temperatura de la serie STXF-TCB |
| Panel de visualización del control de temperatura |
Se aplicará el método de evaluación de la seguridad de los vehículos. |
5,7-24 |
Panel de control de temperatura de la serie STXF-TCB de soporte con panel de metal |
| Panel de visualización del control de temperatura |
Se aplicará el método de evaluación de la calidad de los productos. |
5 |
Panel de control de temperatura de la serie STXF-TCB |
| Panel de visualización del control de temperatura |
Se aplicará el método de evaluación de los riesgos. |
5 |
Panel de control de temperatura de la serie STXF-TCB de soporte con panel de metal |
| Línea de comunicación del TCB |
Se aplicará el método de evaluación de la calidad de los productos. |
|
Panel de control de temperatura de la serie STXF-TCB |
| Conversor de RS232 a RS485 |
Se aplicará a los vehículos de las categorías M1 y M2. |
|
|
| Placa de eje de serie |
El número de conexión: |
|
HUB de RS232 |
| Cable USB a serie |
Se trata de la UTR-01. |
|
|
Información sobre el panel de visualización del control de temperatura STXF-DISP-TCB ((DW):
El panel de visualización de control de temperatura STXF-DISP-TCB(DW) admite STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA y otras placas de control de temperatura.El valor de la temperatura y varios parámetros relacionados se pueden establecer a través del tablero de visualización de control de temperatura, y la información de control de temperatura actual se puede ver de forma intuitiva.o puede instalarse directamente en el panel como interfaz de monitoreo de la placa de control de temperatura.
Características:
- Se puede instalar fácilmente en el panel de equipos del cliente
- Apoyar la gama completa de tableros de control de temperatura STXF-TCB
- Apoyar el ajuste de varios parámetros
- Indicación de la temperatura de soporte como curva
- Tiene un puerto de entrada de energía de 7-28V, y un puerto de entrada / salida de energía de 5V y se puede suministrar energía a través de uno de ellos
Información sobre los pedidos:
- Nombre del producto: tablero de visualización de control de temperatura
- Modelo de producto: STXF-DISP-TCB/-P(DW) -P: el sufijo A -P significa un panel negro.
- Por ejemplo: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)
Diagrama de conexión eléctrica:

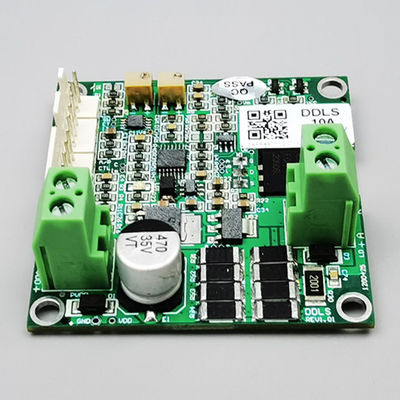

4Conductores de diodos de la serie STXF-SDDC con controladores TEC
La placa de accionamiento es de diseño compacto e integrada con controlador LD y control de temperatura de alta precisión TEC,una fuente de accionamiento ideal para los láseres mariposa como los láseres DFB con dos definiciones de pines diferentes en la industria de la comunicación y la industria del láserLa corriente LD máxima puede alcanzar 2A, y tiene interfaces de señal analógica y de modulación.La estabilidad teórica del diseño de control de temperatura de la LD puede alcanzar 0Los diversos parámetros de esta placa se pueden personalizar de acuerdo con los requisitos del cliente, incluida la corriente nominal, la temperatura predeterminada y la corriente y el voltaje TEC.
Características:
- Tiempo de subida y bajada del nivel de EE.UU.
- No hay corriente ondulatoria, no hay sobrecarga
- Alta eficiencia: la placa en sí no requiere una disipación de calor especial (los láseres DFB deben fijarse en el disipador de calor)
- Diseño compacto, fácil de integrar
Especificaciones:
- La potencia de entrada: DC5V ± 5%.
- Corriente de salida: 2,0 A máximo
- Válvula de carga: 2,5 V máximo
- Tiempo de elevación/caída de corriente: ≤5us
- Modulación analógica: 100 kHz a CW
- Entrada analógica: 0-2,5 V correspondiente a una corriente máxima de 0
- Salida de retroalimentación: 0-2,5 V correspondiente a una corriente de 0-máximo
- TEC corriente de accionamiento máxima: 3A
- TEC tensión máxima de accionamiento: 4,3 V
- Temperatura establecida por defecto: 25°C, potencialímetro ajustable
- Temperatura de funcionamiento: 0 - 45°C
- Temperatura de almacenamiento: -20 - 70°C
- Humedad: < 95%, no condensante
- Dimensión: 86x65 mm
Información sobre los pedidos:
El número de la parte: STXF-SDDC-x-yA-TaAbV
- x: paquete A de láser DFB para aplicaciones industriales o B para comunicaciones ópticas
- y: corriente de ajuste en fábrica, correspondiente a la entrada analógica máxima, 0,05-2,0A
- a: corriente de ajuste de TEC en fábrica, 0,5A-3A. 2A por defecto vía potencialómetro
- b: tensión de ajuste de TEC en fábrica, 0,5V-4.3V. 2V por defecto a través del potenciómetro
Por ejemplo: STXF-SDDC-A-2.0A
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
